Haier HSU-24HRM103/R3(DB) [82/90] Сыртқы блокты орнату
![Haier HSU-24HRM103/R3(DB) [82/90] Сыртқы блокты орнату](/views2/2018927/page82/bg52.png)
38
Төмен қысымды манометр.
Жоғары қысымды манометр.
Манометрлік
коллектор
Қысылған
азот
баллоны
Түсіретін
клапан
Тоқтатқыш клапаны
толығымен жабық (газ)
Тоқтатқыш клапаны
толығымен жабық (сұйық)
Айдау клапаны
Қызмет
көрсету
люк
Шырайналдыру
арқылы
жасалған
қосылыс
Үй ішінде
Үй-жайдан тыс
Толығымен
тығыздалған
қосылыс.
Толығымен
тығыздалған
қосылыс.
Баллонның манометрі
Желілік
манометрі
Қызмет көрсететін
құбыршек
Жылжымалы қосқыш
Дəнекерлеп
жалғау
Дəнекерленген
түтік
Сыртқы блок
Ішкі блок
Шырайналдыру
арқылы
жасалған
қосылыс

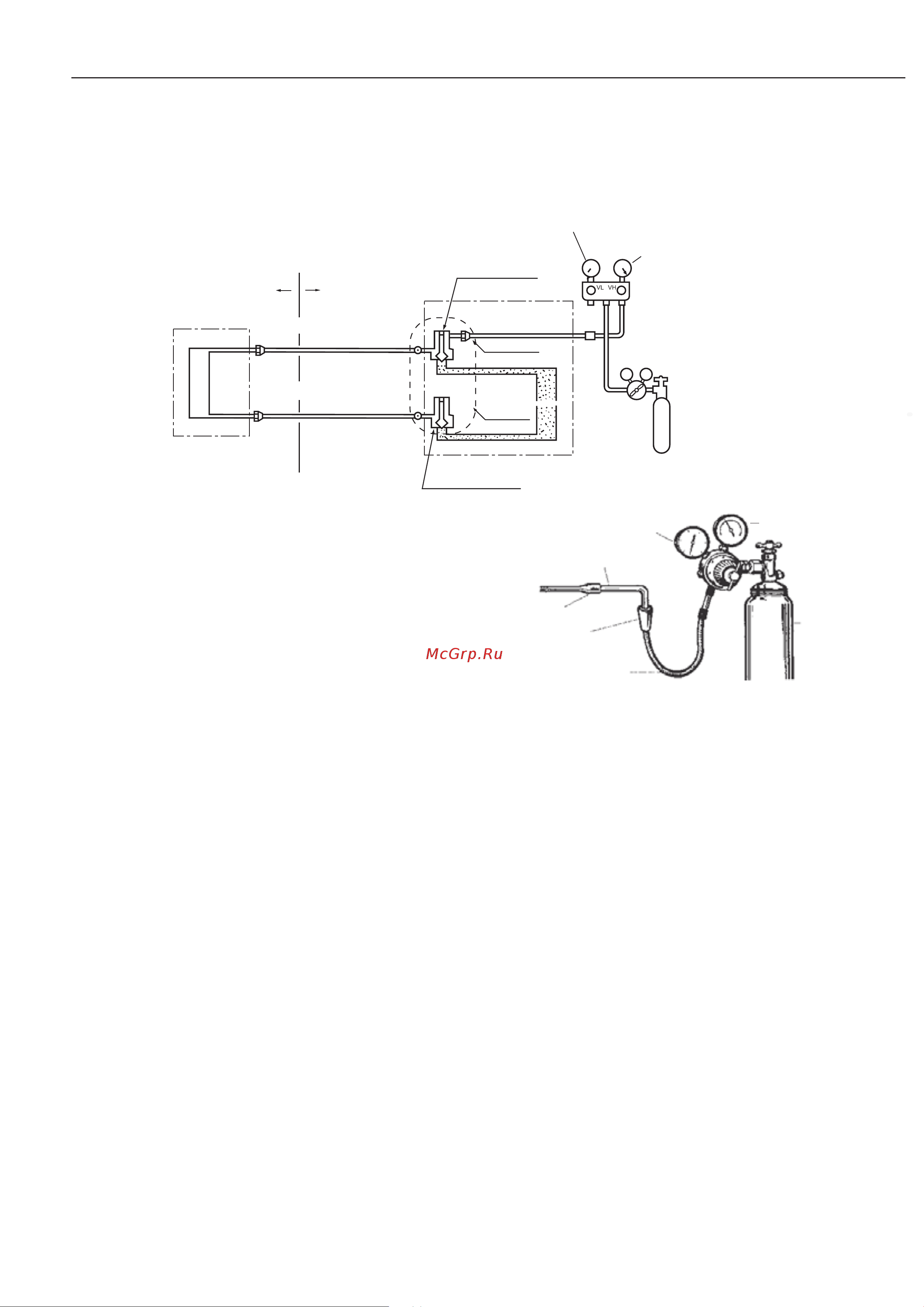

Хладагент құбырларының
саңылаусыздығын тексеру
KZ
Сыртқы блокты орнату
Блоктар аралық құбырларды орнату аяқталғаннан кейін тоңазытқыш жүйесінің саңылаусыздығын тексеру қажет
•
Ағып кетуді тексеру үшін құбырларды азот қысымымен сынаңыз. Сығылған азот ыдысын қолданыңыз. Жүйені азотпен сынау кезінде қосылу
схемасы суретте көрсетілген. Қысымның жоғарылауы мақсатты мəнге дейін кезең-кезеңімен жүзеге асырылады. Сонымен қатар, жүйенің
саңылаусыздығын бақылау қажет.
•
Газ жəне сұйықтық желілеріндегі тоқтатқыш клапандары толығымен жабық болуы керек. Жүйеде қысымның жоғарылауын бастамас бұрын
клапанның өзегі (газ жəне сұйық желілерде) жабылуы керек. Бұл əрекет азоттың сыртқы блокқа енуіне жол бермейді.
1) Азот жүйеге 0,3 МПа (3 кгс/см
2
) қысыммен 3 минут бойы беріледі.
2) Азот жүйеге 1,5 МПа (15 кгс/м
2
) қысыммен 3 минут ішінде беріледі. Бұл
кезеңде елеулі ағып кетулер анықталады.
3) Азот жүйеге 3,0 МПа (30 кгс/м
2
) қысыммен 24 сағат бойы беріледі. Бұл
кезеңде шағын ағып кетулер анықталады.
• Көрсетілген уақыттан кейін жүйедегі қысымды тексеріңіз.
Егер қысым өзгеріссіз қалса, жүйе герметикалық болып саналады.
Жүйедегі қысымның төмендеуі ағып кетудің болуын білдіреді. Ағып
кетуді анықтау жəне жою.
Айта кету керек, жүйені қысыммен 24 сағаттық тексеру процесінде
сыртқы температураның 1°C өзгеруі жүйедегі қысымның 0,01 МПа (0,1
кгс/см
2
) өзгеруіне сəйкес келеді. Сондықтан тестілеу барысында қысым
қажетті деңгейде сақталуы керек.
• Ағып кетуді анықтау
Қысым төмендеген жағдайда барлық құбыр жалғаулары мен салқындату
жүйесінің бөліктерінің саңылаусыздығын тексеру қажет. Ағып кетулер
тыңдау арқылы анықталады. Сондай-ақ сабынды су мен саңылау
іздегішті пайдалануға болады. Жаңғақтарды мықтап қатайту арқылы,
сондай-ақ дəнекерлеу арқылы табылған ағып кетулерді жойыңыз. Содан
кейін жүйенің саңылаусыздығын қайтадан тексеру қажет.
Қысылған
азот
баллоны
