124 | Nederlands
1 609 92A 3S7 | (24.2.17) Bosch Power Tools

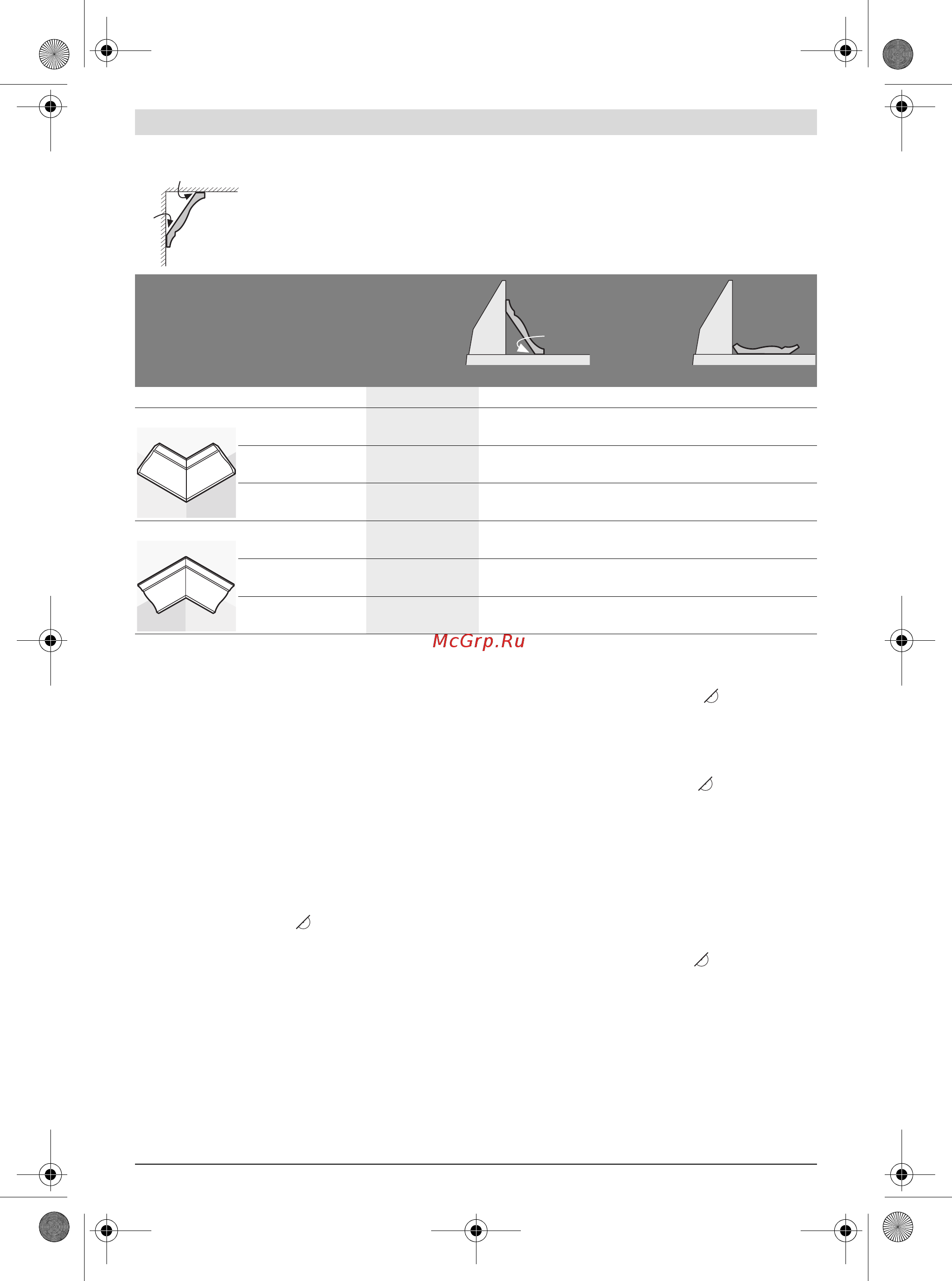

Plafondplinten (Amerikaanse maat)
Basisinstellingen controleren en instellen
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap te
controleren en indien nodig in te stellen.
Daarvoor is ervaring en speciaal gereedschap vereist.
De Bosch-klantenservice voert deze werkzaamheden snel en
vakkundig uit.
Laser instellen
Zet het elektrische gereedschap in de werkstand stationai-
re cirkelzaagmachine. (zie „Werkstand”, pagina 126)
Draai de zaagtafel 22 tot aan de inkeping 27 voor 0°. De
hendel 26 moet merkbaar in de inkeping vastklikken.
Controleren: (zie afbeelding M1)
Teken op het werkstuk een rechte zaaglijn.
Druk op de knop 17 en beweeg de gereedschaparm met de
handgreep 18 langzaam omlaag.
Stel het werkstuk zo af dat de tanden van het zaagblad en
de zaaglijn op één lijn liggen.
Houd het werkstuk in deze stand vast en beweeg de ge-
reedschaparm langzaam weer omhoog.
Span het werkstuk vast.
Schakel de laserstraal met de schakelaar 36 in.
De laserstraal moet over de gehele lengte met de zaaglijn op
het werkstuk aansluiten, ook als de gereedschaparm omlaag
wordt bewogen.
Parallelliteit instellen: (zie afbeelding M2)
Open het rubber kapje 50.
Draai de stelschroef 51 met een geschikte schroeven-
draaier tot de laserstraal over de gehele lengte parallel aan
de zaaglijn op het werkstuk loopt.
Aansluiting instellen: (zie afbeelding M3)
Voor het instellen van de parallelliteit dient een stelschroef 52
die zich onder de met „R/L” aangeduide opening bevindt.
Draai de stelschroef 52 met de meegeleverde gleufkop-
schroevendraaier tot de parallelle laserstraal over de hele
lengte aansluit op de zaaglijn op het werkstuk.
Als u tegen de klok in draait, beweegt de laserstraal van links
naar rechts. Als u met de klok mee draait, beweegt de laser-
straal van rechts naar links.
Instellen van de zijwaartse afwijking bij het bewegen van
de gereedschaparm: (zie afbeelding M4)
Open de rubber dop aan de zijkant 53.
Draai de stelschroef 54 met een geschikte schroeven-
draaier met de klok mee als de laserstraal bij het omlaag
bewegen van de gereedschaparm naar links beweegt.
Draai de stelschroef 54 tegen de klok in als de laserstraal
naar rechts beweegt.
Controleer na het instellen opnieuw de aansluiting op de
zaaglijn. Stel indien nodig de laserstraal met de stelschroef
52 nogmaals af.
Wanneer u de plat op de zaagtafel liggende plafondplinten wilt bewerken, moet u de standaardverstek-
hoek 31,6° (horizontaal) en 33,9° (verticaal) instellen.
De volgende tabel bevat aanwijzingen voor het bewerken van plafondplinten.
Instellingen Tegen
aanslagrail
geplaatst
Plat op de
zaagtafel
liggend
Verticale verstekhoek 33,9°
Plafondplint
Linkerzijde Rechterzijde Linkerzijde Rechterzijde
Binnenkant Horizontale verstek-
hoek
45° Rechts 45° Links 31,6° Rechts 31,6° Links
Positionering van het
werkstuk
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Gereed werkstuk be-
vindt zich ...
... rechts van zaag-
snede
... links van zaag-
snede
... links van zaag-
snede
... links van zaag-
snede
Buitenkant Horizontale verstek-
hoek
45° Links 45° Rechts 31,6° Links 31,6° Rechts
Positionering van het
werkstuk
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Gereed werkstuk be-
vindt zich ...
... rechts van zaag-
snede
... links van zaag-
snede
... rechts van zaag-
snede
... rechts van zaag-
snede
52°
38°
52°
