166 | Norsk
1 609 92A 3S7 | (24.2.17) Bosch Power Tools

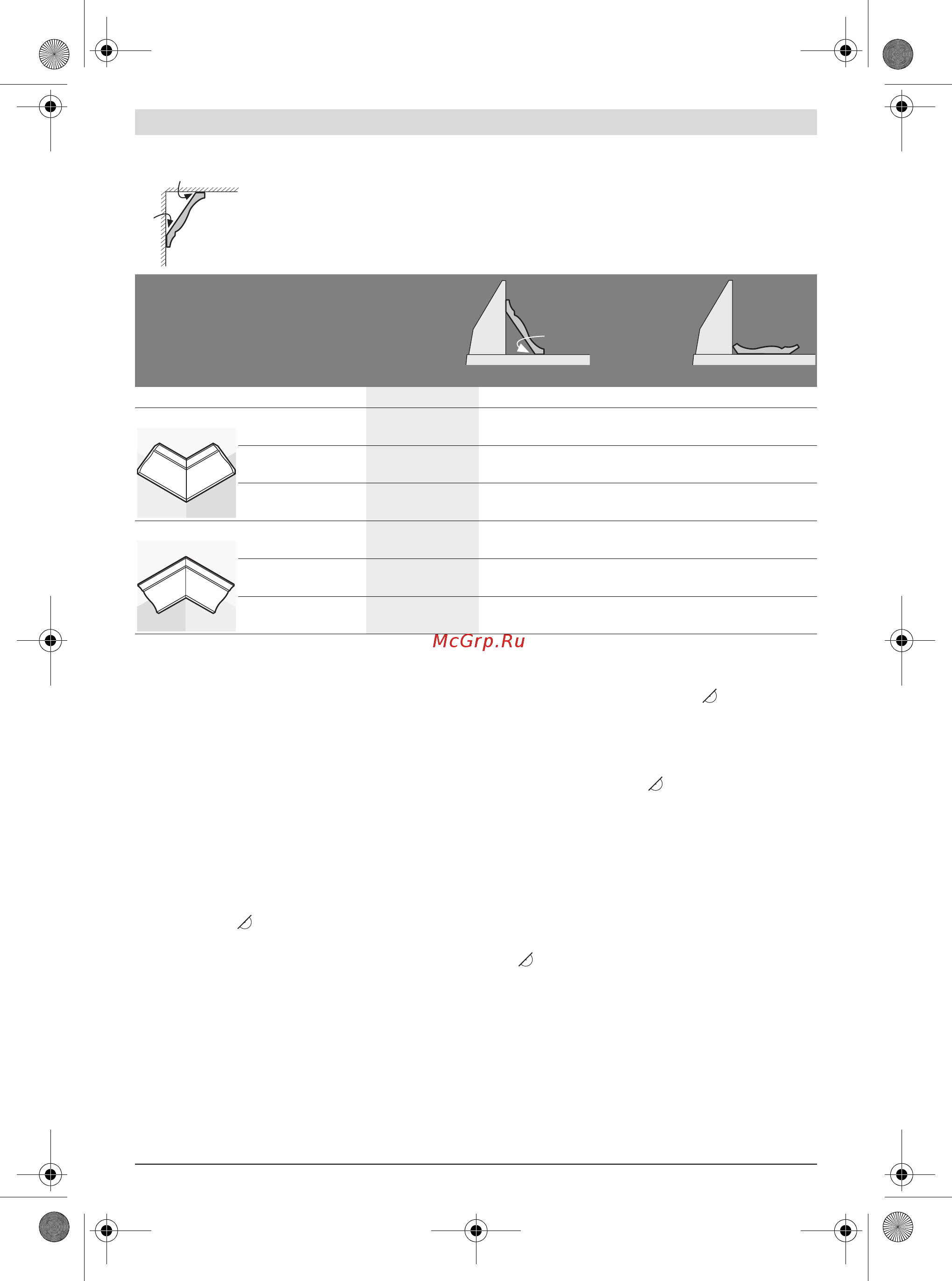

Taklister (etter US-standard)
Kontroll og innstilling av grunninnstillingene
For å sikre presise snitt må du etter intensiv bruk kontrollere
elektroverktøyets grunninnstillinger og eventuelt innstille dis-
se.
Hertil trenger du erfaring og tilsvarende spesialverktøy.
En Bosch-kundeservice utfører disse arbeidene hurtig og på-
litelig.
Justering av laseren
Sett elektroverktøyet i arbeidsstilling for bordsirkelsag.
(se «Arbeidsstilling», side 168)
Drei sagbordet 22 til kjervet 27 for 0°. Spaken 26 må da
følbart gå i lås i kjervet.
Kontroll: (se bilde M1)
Tegn en rett skjærelinje på arbeidsstykket.
–Trykk på tasten 17 og før verktøyarmen langsomt nedover
med håndtaket 18.
Rett arbeidsstykket slik opp at tennene til sagbladet er i
flukt med skjærelinjen.
Hold arbeidsstykket fast i denne posisjonen og før verktøy-
armen langsomt opp igjen.
Spenn arbeidsstykket fast.
Slå laserstrålen på med bryteren 36.
Laserstrålen må være i flukt med skjærelinjen over hele leng-
den på arbeidsstykket, også når verktøyarmen føres nedover.
Innstilling av parallelliteten: (se bilde M2)
Åpne gummikappen 50.
Skru stillskruen 51 med en egnet skrutrekker til laserstrå-
len er kant i kant med skjærelinjen på arbeidsstykket over
hele lengden.
Innstilling av flukt: (se bilde M3)
Til innstilling av flukt-posisjonen finnes det en stillskrue 52,
som befinner seg under åpningen som er merket med «R/L».
Skru stillskruen 52 med vedlagt slisseskrutrekker til den
parallelle laserstrålen er kant i kant med skjærelinjen på ar-
beidsstykket over hele lengden.
Skruing mot urviserne beveger laserstrålen fra venstre mot
høyre, skruing med urviserne beveger laserstrålen fra høyre
mot venstre.
Innstilling av sideavviket når verktøyarmen beveges: (se
bilde M4)
Åpne gummikappen på siden 53.
Drei stillskruen 54 med urvisernes retning med en egnet
skrutrekker hvis laserstrålen beveger seg mot venstre
når verktøyarmen føres nedover.
Drei stillskruen 54 mot urvisernes retning hvis laserstrålen
beveger seg mot høyre.
Etter innstillingen sjekker du igjen om den er kant i kant
med skjærelinjen. Rett eventuelt laserstrålen opp igjen
med stillskruen 52.
Hvis du vil bearbeide taklister flatt liggende på sagbordet, må du innstille standard-gjæringsvinklene
31,6° (horisontal) og 33,9° (vertikal).
Nedenstående tabell inneholder informasjoner for bearbeidelse av taklister.
Innstillinger stilt opp mot
anleggs-
skinnen
flatt liggende
på sagbordet
Vertikal gjæringsvinkel 33,9°
Taklist
venstre side høyre side venstre side høyre side
Innvendig kant horisontal gjærings-
vinkel
4 høyre 4 venstre 31, høyre 31, venstre
Plassering av arbeids-
stykket
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Overkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Ferdig arbeidsstykke
befinner seg ...
... til høyre for
snittet
... til venstre for
snittet
... til venstre for
snittet
... til venstre for
snittet
Utvendig kant horisontal gjærings-
vinkel
45° venstre 45° høyre 31,6° venstre 31,6° høyre
Plassering av arbeids-
stykket
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Overkanten
anleggsskinnen
Ferdig arbeidsstykke
befinner seg ...
... til høyre for
snittet
... til venstre for
snittet
... til høyre for
snittet
... til høyre for
snittet
52°
38°
52°
