334 | Română
1 609 92A 3S7 | (24.2.17) Bosch Power Tools

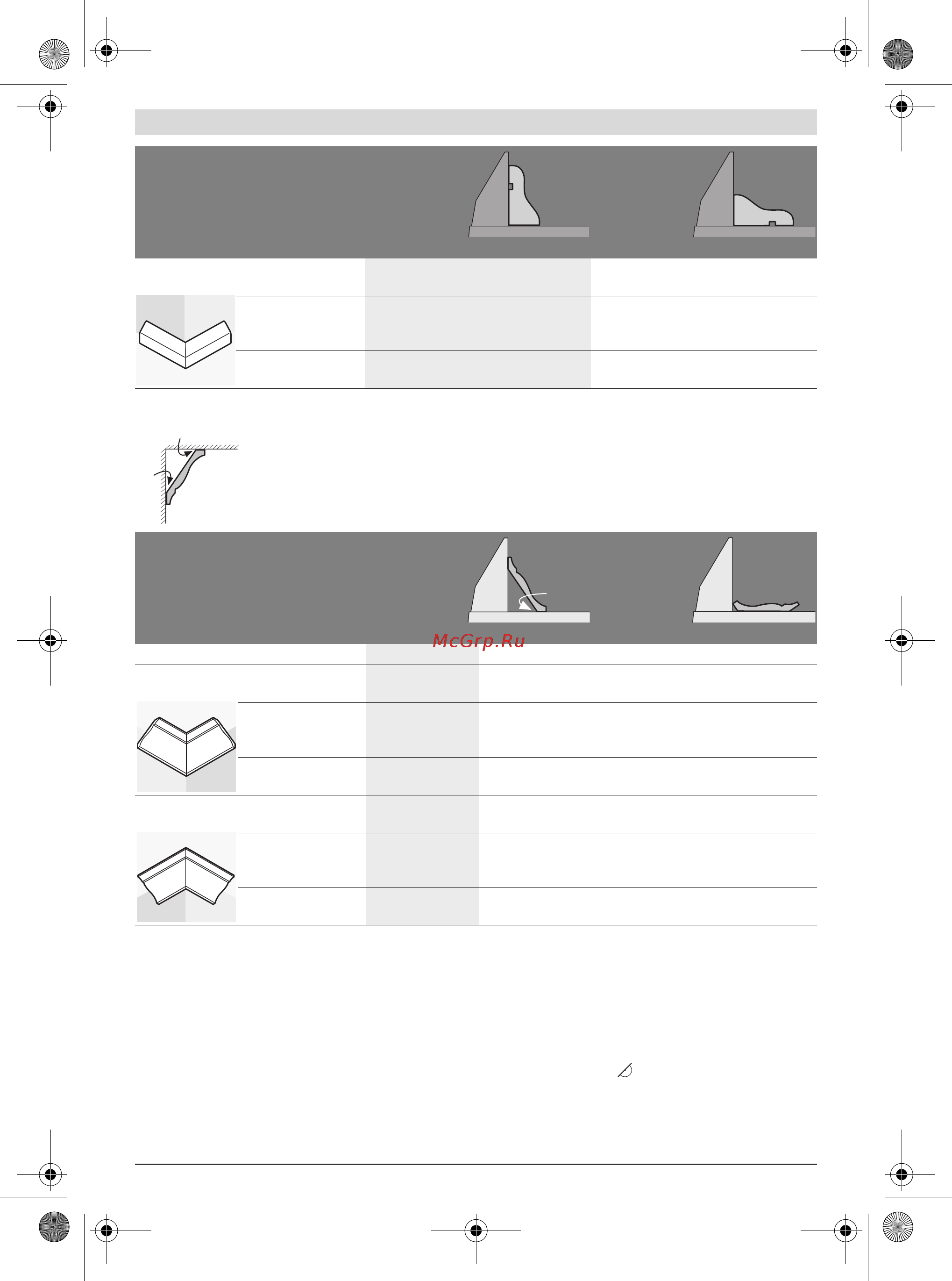

Şipci pentru tavane (conform standardului SUA)
Verificarea şi refacerea reglajelor de bază
Pentru asigurarea unor tăieri precise, după o utilizare intensi-
vă, trebuie să verificaţi reglajele de bază ale sculei electrice,
iar dacă este cazul, să le refaceţi.
În acest scop aveţi nevoie de experienţă şi de o unealtă speci-
ală corespunzătoare.
Această operaţie se execută rapid şi fiabil la un centru de ser-
vice şi asistenţă tehnică post-vânzări Bosch.
Ajustara laserului
– Aduceţi scula electrică în poziţia de lucru adecvată pentru
ferăstrăul circular de banc. (vezi „Poziţie de lucru“,
pagina 336)
– Rotiiţi masa de lucru pentru ferăsrău 22 până la marcajul
crestat 27 de 0°. Pârghia 26 trebuie să se înclicheteze per-
ceptibil în marcajul crestat.
Verificare: (vezi figura M1)
– Trasaţi pe piesa de lucru o linie de tăiere dreaptă.
– Apăsaţi tasta 17 şi coborâţi lent braţul maşinii acţionând
mânerul 18.
Muchia
exterioară
unghi de înclinare ori-
zontal
45° dreapta 45° stânga 0° 0°
Poziţionarea piesei de
lucru
cu muchia inferioa-
ră pe masa de lucru
pentru ferăstrău
cu muchia inferioa-
ră pe masa de lucru
pentru ferăstrău
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia superioa-
ră sprijinită pe şina
opritoare
Piesa finită se află ...
... la stânga faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
Dacă doriţi să prelucraţi şipcile pentru tavane aşezate plan pe masa de lucru pentru ferăstrău, va trebui
să reglaţi unghiul de înclinare standard de 31,6° (în plan orizontal) şi de 33,9° (în plan vertical).
Tabelul următor conţine indicaţii privind prelucrarea şipcilor pentru tavane.
Reglaje sprijinite pe
şina opritoare
aşezate plan
pe masa de
lucru pentru
ferăstrău
Unghi de înclinare vertical 0° 33,9°
Şipcă pentru tavan
partea stângă partea dreaptă partea stângă partea dreaptă
Muchia interioa-
ră
unghi de înclinare ori-
zontal
45° dreapta 45° stânga 31,6° dreapta 31,6° stânga
Poziţionarea piesei de
lucru
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia superi-
oară sprijinită pe şi-
na opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
Piesa finită se află ...
... la dreapta faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
Muchia exterioa-
ră
unghi de înclinare ori-
zontal
45° stânga 45° dreapta 31,6° stânga 31,6° dreapta
Poziţionarea piesei de
lucru
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia superi-
oară sprijinită pe şi-
na opritoare
Piesa finită se află ...
... la dreapta faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
Reglaje sprijinite pe
şina opritoare
aşezate plan
pe masa de
lucru pentru
ferăstrău
Unghi de înclinare vertical 0° 45°
52°
38°
52°
