Taklister (enligt US-standard)
Kontroll och justering av grundinställningar
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
För detta behövs erfarenhet och lämpliga specialverktyg.
En auktoriserad Bosch-servicestation kan snabbt och tillför-
litligt utföra dessa arbeten.
Laserns justering
Ställ elverktyget i arbetsläge för bordscirkelsåg. (se
”Arbetsläge”, sidan 154)
Vrid sågbordet 22 fram till urtaget 27 för 0°. Spaken 26
måste kännbart snäppa fast i urtaget.
Kontroll: (se bilden M1)
Rita på ett arbetsstycke upp en rät snittlinje.
–Tryck på knappen 17 och för verktygsarmen med handta-
get 18 långsamt nedåt.
Rikta in arbetsstycket så att sågklingans tänder fluktar med
snittlinjen.
Håll arbetsstycket i detta läge och för verktygsarmen lång-
samt uppåt.
Spänn fast arbetsstycket.
Koppla på laserstrålen med strömställaren 36.
Laserstrålen måste ligga exakt längs snittlinjen över hela
arbetsstycket även när verktygsarmen förs nedåt.
Inställning av parallellitet: (se bilden M2)
Öppna gummikapseln 50.
–Vrid ställskruven 51 med en lämplig skruvmejsel tills laser-
strålen är parallell med snittlinjen över hela arbetsstycket.
Inställning kant i kant: (se bilden M3)
För inställning av korrekt inriktning används ställskruven 52
under öppningen som märkts med ”R/L”.
–Vrid ställskruven 52 med medlevererad spårskruvmejsel
tills den parallella laserstrålen ligger i plan med snittlinjen
över hela arbetsstycket.
En motursvridning förflyttar laserstrålen från vänster åt
höger, en medursvridning förflyttar laserstrålen från höger åt
vänster.
Inställning av avvikelse i sidled vid verktygsarmens
rörelse: (se bilden M4)
Öppna gummikalotten på sidan 53.
Vrid med en lämplig skruvmejsel ställskruven 54 medurs
om laserstrålen vid nedåtförskjutning av verktygsarmen
förflyttas åt vänster.
Vrid ställskruven 54 moturs om laserstrålen förflyttas åt
höger.
Kontrollera efter inställningen på nytt att laserstrålen ligger
längs snittlinjen, vid behov upprepa lasertrålens inriktning
med ställskruven 52.

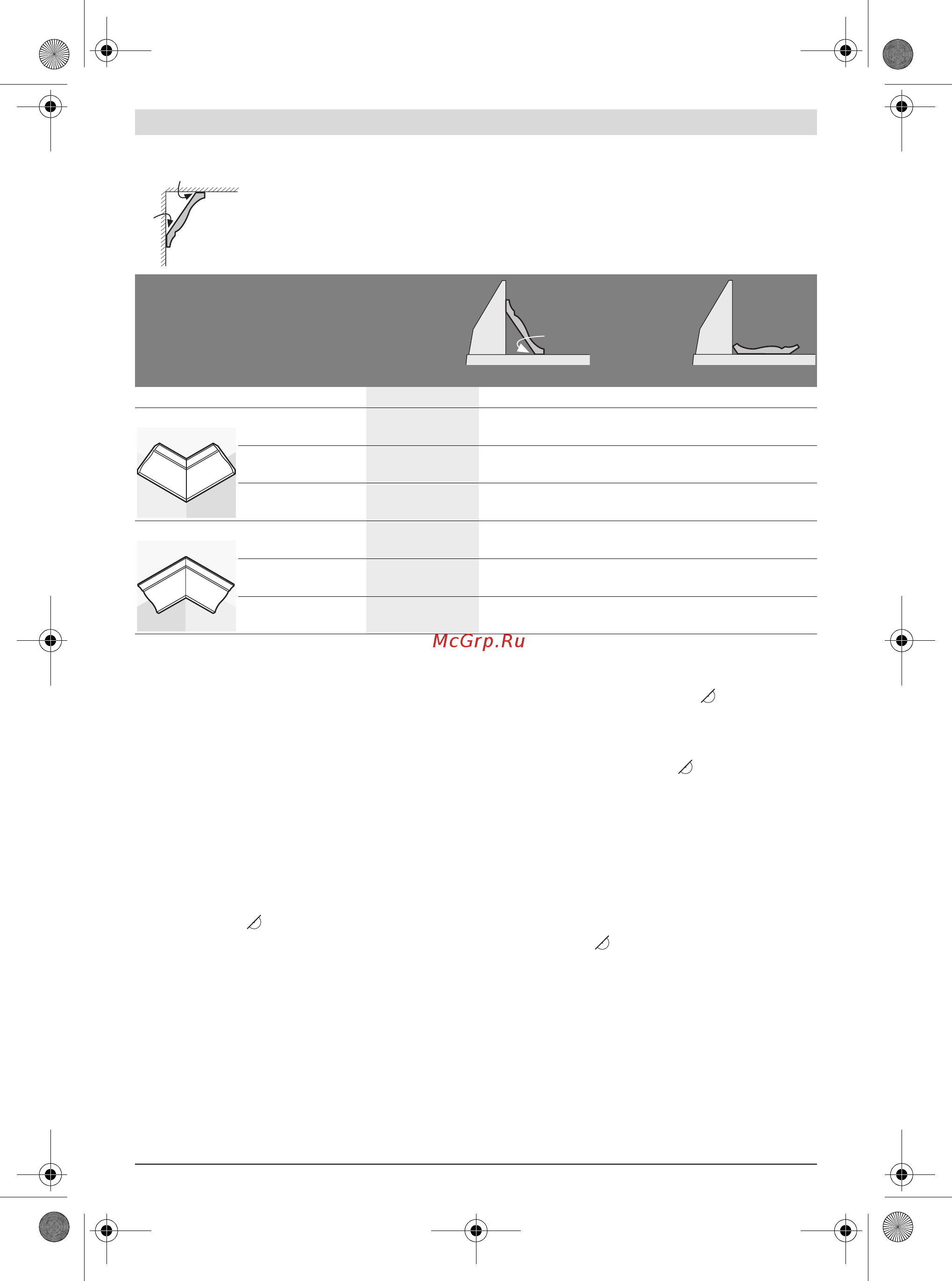

Om taklisterna ska bearbetas plant liggande på sågbordet måste standardgeringsvinkeln 31,6° (hori-
sontal) och 33,9° (vertikal) ställas in.
I tabellen nedan ingår instruktioner för bearbetning av taklister.
Inställningar inställda mot
anslags-
skenan
plant
liggande på
sågbordet
vertikal geringsvinkel 33,9°
Taklister
vänster sida höger sida vänster sida höger sida
Innerkant horisontal geringsvin-
kel
4 höger 4 vänster 31, höger 31, vänster
Arbetsstyckets place-
ring
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Överkant mot
anslagsskenan
Underkant mot
anslagsskenan
Färdigt arbetsstycke
ligger …
... till höger om
snittet
... till vänster om
snittet
... till vänster om
snittet
... till vänster om
snittet
Ytterkant horisontal geringsvin-
kel
45° vänster 45° höger 31,6° vänster 31,6° höger
Arbetsstyckets place-
ring
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Underkant mot
anslagsskenan
Överkant mot
anslagsskenan
Färdigt arbetsstycke
ligger …
... till höger om
snittet
... till vänster om
snittet
... till höger om
snittet
... till höger om
snittet
52°
38°
52°
