Liteaux de plafond (conformément au standard des Etats-Unis)
Contrôle et réglage des réglages de base
Afin d’obtenir des coupes précises, les réglages de base
doivent être contrôlés et, le cas échéant, réglés après une uti-
lisation intensive de l’outil électroportatif.
Pour ce faire, il faut de l’expérience et les outils spéciaux ap-
propriés.
Un atelier de Service Après-Vente Bosch autorisé effectue ce
travail rapidement et de façon fiable.
Ajustage du laser
– Mettre l’outil électroportatif dans la position de travail scie
circulaire de table. (voir « Position de travail », page 63)
– Tournez la table de sciage 22 jusqu’à l’encoche 27 pour 0°.
Le levier 26 doit s’encliqueter de manière perceptible dans
l’encoche.
Contrôle : (voir figure M1)
– Marquez une ligne de coupe droite sur la pièce.
– Appuyer sur la touche 17 et pousser lentement vers le bas
le bras d’outil avec le levier 18.
– Alignez la pièce de sorte que les dents de la lame coïn-
cident avec la ligne de coupe.
– Maintenez la pièce dans cette position et poussez lente-
ment le bras d’outil vers le haut.
– Serrez la pièce à travailler.
– Activez le faisceau laser au moyen de la touche 36.
Le faisceau laser doit affleurer la ligne complète de coupe sur
la pièce, même si le bras d’outil est poussé vers le bas.
Réglage du parallélisme : (voir figure M2)
– Ouvrez le capot en caoutchouc 50.
– Tournez la vis de réglage 51 avec un tournevis approprié
jusqu’à ce que le faisceau laser soit parallèle à la ligne com-
plète de coupe sur la pièce.
Réglage de l’affleurement : (voir figure M3)
Une vis de réglage 52 se trouvant en-dessous de l’ouverture
marquée « R/L » sert à régler l’affleurement.
– Tourner la vis de réglage 52 avec le tournevis pour vis à
fente fourni jusqu’à ce que le faisceau laser parallèle af-
fleure la ligne complète de coupe sur la pièce.
Une rotation dans le sens inverse des aiguilles d’une montre
fait bouger le faisceau laser de la gauche vers la droite, une ro-
tation dans le sens des aiguilles d’une montre fait bouger le
faisceau laser de la droite vers la gauche.
Réglage de l’ecart latéral lorsque le bras d’outil est
bougé : (voir figure M4)
– Ouvrez le carter caoutchouté latéral 53.
– Au moyen d’un tournevis approprié, tournez la vis de ré-
glage 54 dans le sens des aiguilles d’une montre, au cas où
le faisceau laser se déplace vers la gauche lorsque le bras
d’outil se déplace vers le bas.
Tourner la vis de réglage 54 dans le sens inverse des ai-
guilles d’une montre au cas où le faisceau laser se déplace
vers la droite.

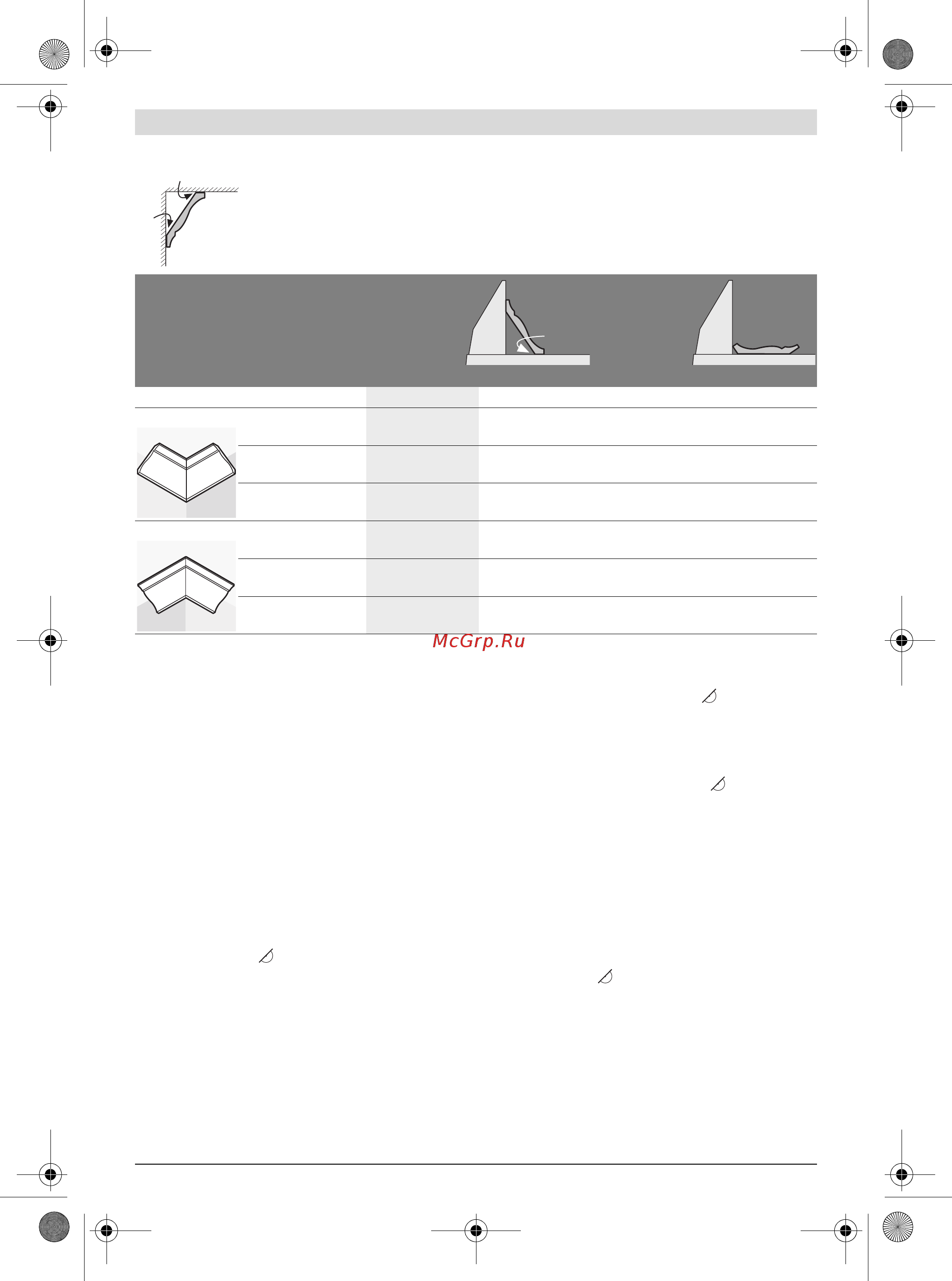

Si vous voulez travailler des liteaux de plafond placés à plats sur la table de sciage, il est nécessaire de
régler les angles d’onglet standard de 31,6° (horizontal) et 33,9° (vertical).
Le tableau suivant contient d
es indications pour travailler des liteaux de plafond.
Réglages positionnés
contre la
butée
placés à plat
sur la table de
sciage
coupes biaises sur le plan vertical 0° 33,9°
Liteau de plafond
côté gauche côté droit côté gauche côté droit
Bord intérieur angle d’onglet
horizontal
45° à droite 45° à gauche 31,6° à droite 31,6° à gauche
Positionnement de la
pièce à travailler
Bord inférieur sur la
butée
Bord inférieur sur la
butée
Bord supérieur sur
la butée
Bord inférieur sur la
butée
La pièce à travailler
terminée se trouve ...
... du côté droit de
la coupe
... du côté gauche
de la coupe
... du côté gauche
de la coupe
... du côté gauche
de la coupe
Bord extérieur angle d’onglet
horizontal
45° à gauche 45° à droite 31,6° à gauche 31,6° à droite
Positionnement de la
pièce à travailler
Bord inférieur sur la
butée
Bord inférieur sur la
butée
Bord inférieur sur la
butée
Bord supérieur sur
la butée
La pièce à travailler
terminée se trouve ...
... du côté droit de
la coupe
... du côté gauche
de la coupe
... du côté droit de
la coupe
... du côté droit de
la coupe
52°
38°
52°
