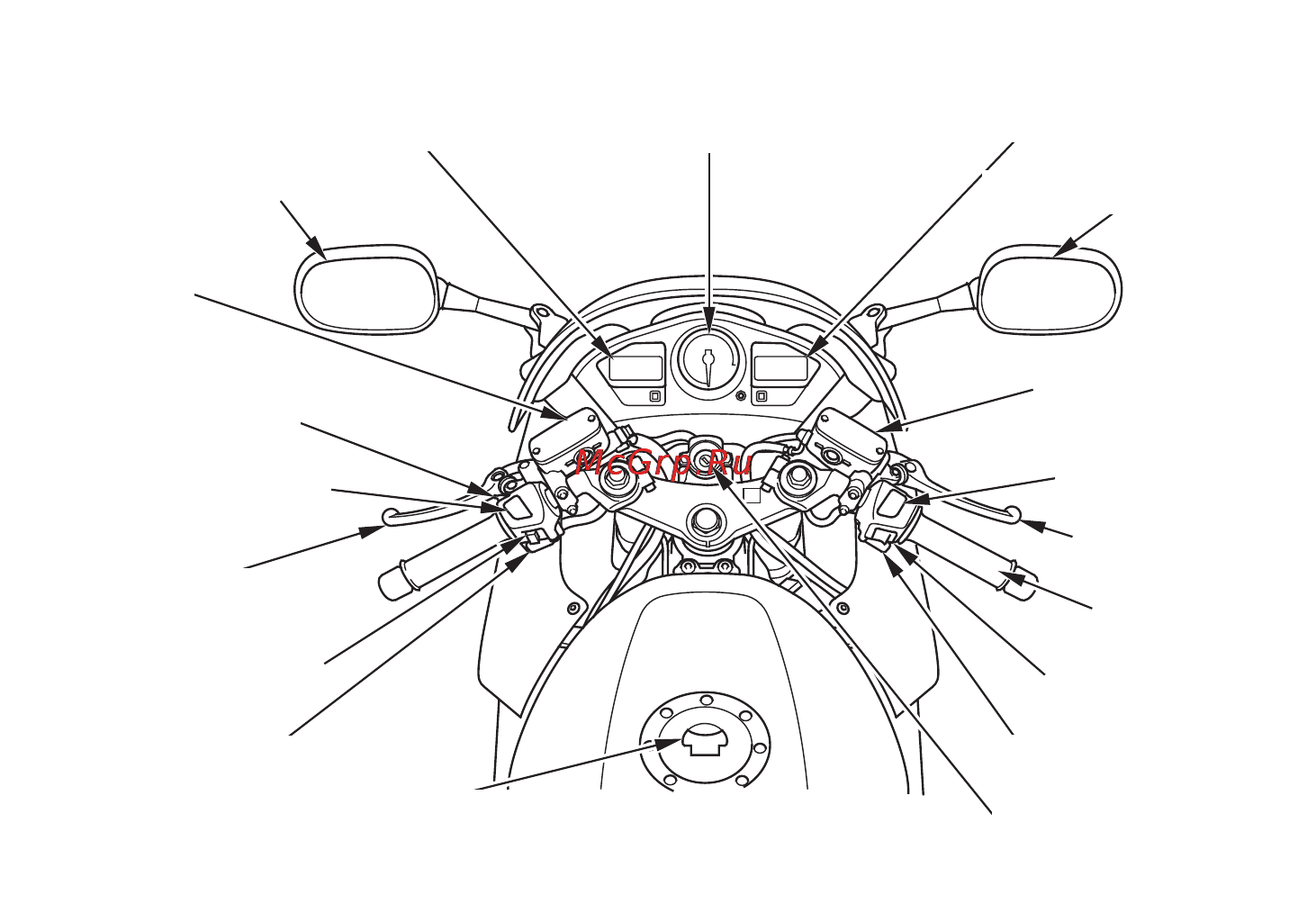

ОРГАНЫ УПРАВЛЕНИЯ И ИХ РАСПОЛОЖЕНИЕ Левый многофункциональный дисплей Зеркало заднего вида Правый многофункциональный Тахометр дисплей Зеркало заднего вида Бачок рабочей жидкости сцепления Выключатель подачи сигналов допол нительным светом фары Бачок тормозной идкости переднего тормоза Переключатель ближнего и дальнего света фары Выключатель двигателя Рычаг сцепления Выключатель указателя поворотов Кнопка звукового сигнала Крышка заправочной горловины топливного бака 8 Рычаг переднего тормоза Рукоятка акселератора гат фары головного света кроме версии V Кнопка стартера Замок зажигания
