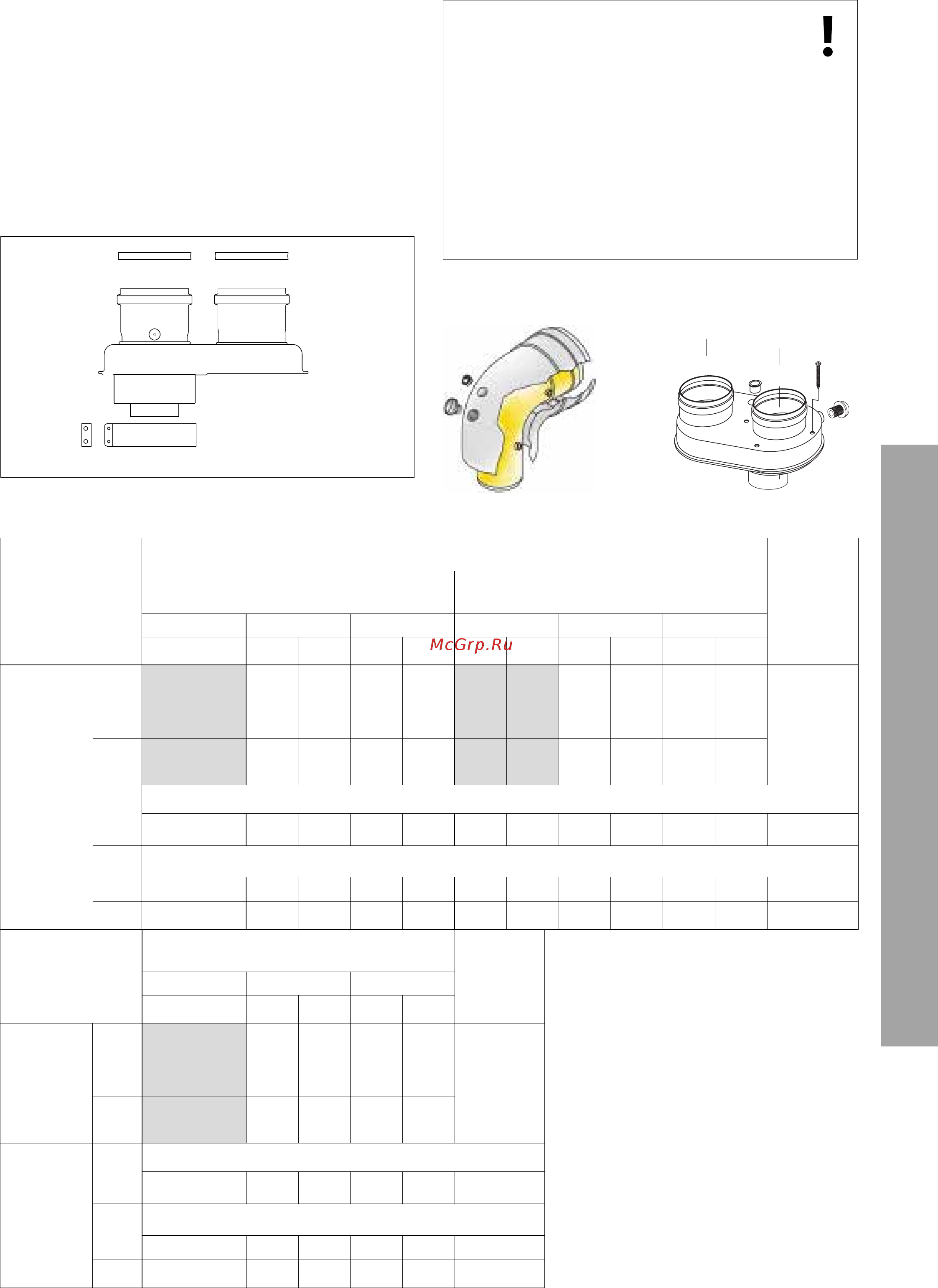

Подсоединение дымохода
Котел должен устанавливаться только при условии наличия
устройства подачи свежего воздуха и вывода дымовых газов. Эти
комплекты поставляются отдельно от оборудования, с целью
удовлетворить различные решения, применяемые к оборудованию.
Подробности смотрите в Руководстве по эксплуатации и инструкциях,
поставляемых вместе с различными комплектами.
Котел предназначен для подсоединения к системе всасывания и
вывода дымовых газов коаксиального и двухпоточного типа.
Для использования раздельной системы дымоудаления
необходимо использовать соответствующий адаптер.
Типы и длины трубопроводов подачи воздуха и
отвода продуктов сгорания
S1 – подача воздуха;
S2 = отвод продуктов сгорания
Коаксиальная
система
Раздельная
система
ДЛЯ ПРОВЕДЕНИЯ АНАЛИЗА
КАЧЕСТВА СГОРАНИЯ ТОПЛИВА
ДОЛЖЕН БЫТЬ УСТАНОВЛЕН
АКСЕССУАР С ШТУЦЕРОМ ОТБОРА ПРОБ
ГАЗА (СМ. РИСУНОК НИЖЕ).
БОЛЕЕ ПОДРОБНУЮ ИНФОРМАЦИЮ
ОБ АКСЕССУАРЕ МОЖНО НАЙТИ
В КАТАЛОГЕ “ГАЗОВЫЕ КОТЛЫ
И ВОДОНАГРЕВАТЕЛИ”, РАЗДЕЛ:
“АКСЕССУАРЫ ДЫМОУДАЛЕНИЯ”.
Тип газохода
Максимальная длина дымохода/воздуховода, м
Диаметры
труб, мм
PIGMA ULTRA 25 FF
PIGMA ULTRA SYSTEM 25 FF
PIGMA ULTRA 30 FF
PIGMA ULTRA SYSTEM 30 FF
Диафрагма
ø 41
Диафрагма
ø 44
Без диафрагмы
Диафрагма
ø 41
Диафрагма
ø 44
Без диафрагмы
MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX
Коаксиальная
система
C12
C32
C42
0,5 0,75 0,75 4 0,5 0,75 0,75 4
ø 60/100
B32 0,5 0,75 0,75 4 0,5 0,75 0,75 4
Раздельная
система
C12
C32
C42
S1 = S2
0,5/0,5
5/5 5/5 13/13 13/13 20/20
0,5/0,5
5/5 5/5 11/11 11/11 24/24 ø 80/80
C52
C82
S1 + S2
1,5 14 14 30 30 45 1,5 14 14 30 30 50 ø 80/80
B22 0,5 14 14 30 30 45 0,5 14 14 30 30 50 ø 80
Тип газохода
PIGMA ULTRA 35 FF
PIGMA ULTRA SYSTEM 35 FF
Диаметры
труб, мм
Диафрагма
ø 44
Диафрагма
ø 47
Без диафрагмы
MIN MAX MIN MAX MIN MAX
Коаксиальная
система
C12
C32
C42
0,5 0,75 0,75 2
ø 60/100
B32 0,5 0,75 0,75 2
Раздельная
система
C12
C32
C42
S1 = S2
0,5/0,5
1/1 1/1
5,5/5,5 5,5/5,5
14/14 ø 80/80
C52
C82
S1 + S2
1 3 3 16 16 33 ø 80/80
B22 1 3 3 16 16 33 ø 80
13
