Chaffoteaux PIGMA ULTRA SYSTEM 30 кВт 30 FF [18/40] Ввод в эксплуатацию
![Chaffoteaux Pigma Ultra 25 FF [18/40] Ввод в эксплуатацию](/views2/1513565/page18/bg12.png)

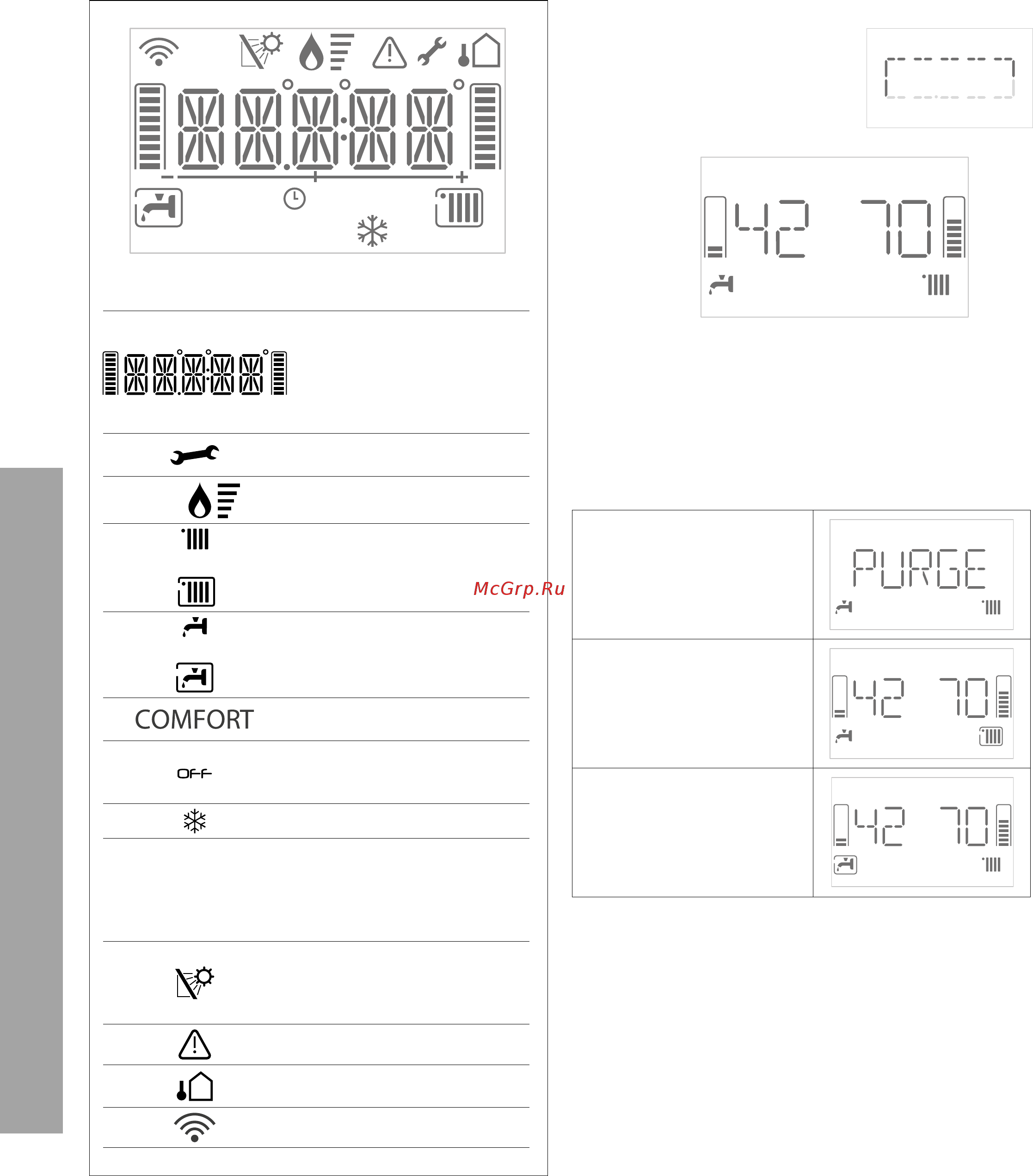

ДИСПЛЕЙ
Обозначения:
Цифровые индикаторы:
- состояние котла и уставка
температуры (
°C
)
- отображение кодов
неисправностей (Err)
- настройки меню
Необходима техническая
помощь
Сигнализация наличия пламени
Настройка режима отопления
Режим отопления активен
Настройки режима ГВС
Режим ГВС активен
Активирована функция “Комфорт”
(контур ГВС)
Котел выключен, но функция
антизамерзания активна
постоянно
Работает функция антизамерзания
SRA
Работа в АВТОМАТИЧЕСКОМ
режиме
(активен режим автоматического
регулирования температуры -
функция SRA)
Подключен датчик солнечного
коллектора (опция)
(для отображения на дисплее см.
инструкцию)
Сигнализация ошибки
Подключен уличный датчик
(опция)
Wifi сеть подключена (опция)
SRA
0
ON OFF
COMFORT
1
2
3
MENU PAR
CODE
Порядок пуска в эксплуатацию
Нажмите кнопку ON/OFF (2) на панели управления для
включения котла. Дисплей должен
начать светиться.
Происходит процедура инициализации
программного обеспечения.
На дисплее отображается:
● в рабочем режиме
● на дисплее отражаются значения:
- установленная температура отопления
- установленная температура ГВС di mandata
Показывают действие сервисных функций:
Работу функции “антивоздух”
Пост-циркуляцию отопления
Пост-циркуляцию гвс
1
1
18
PIGMA ULTRA
Ввод в эксплуатацию
