Chaffoteaux PIGMA ULTRA SYSTEM 30 кВт 30 FF [24/40] Pегулирование

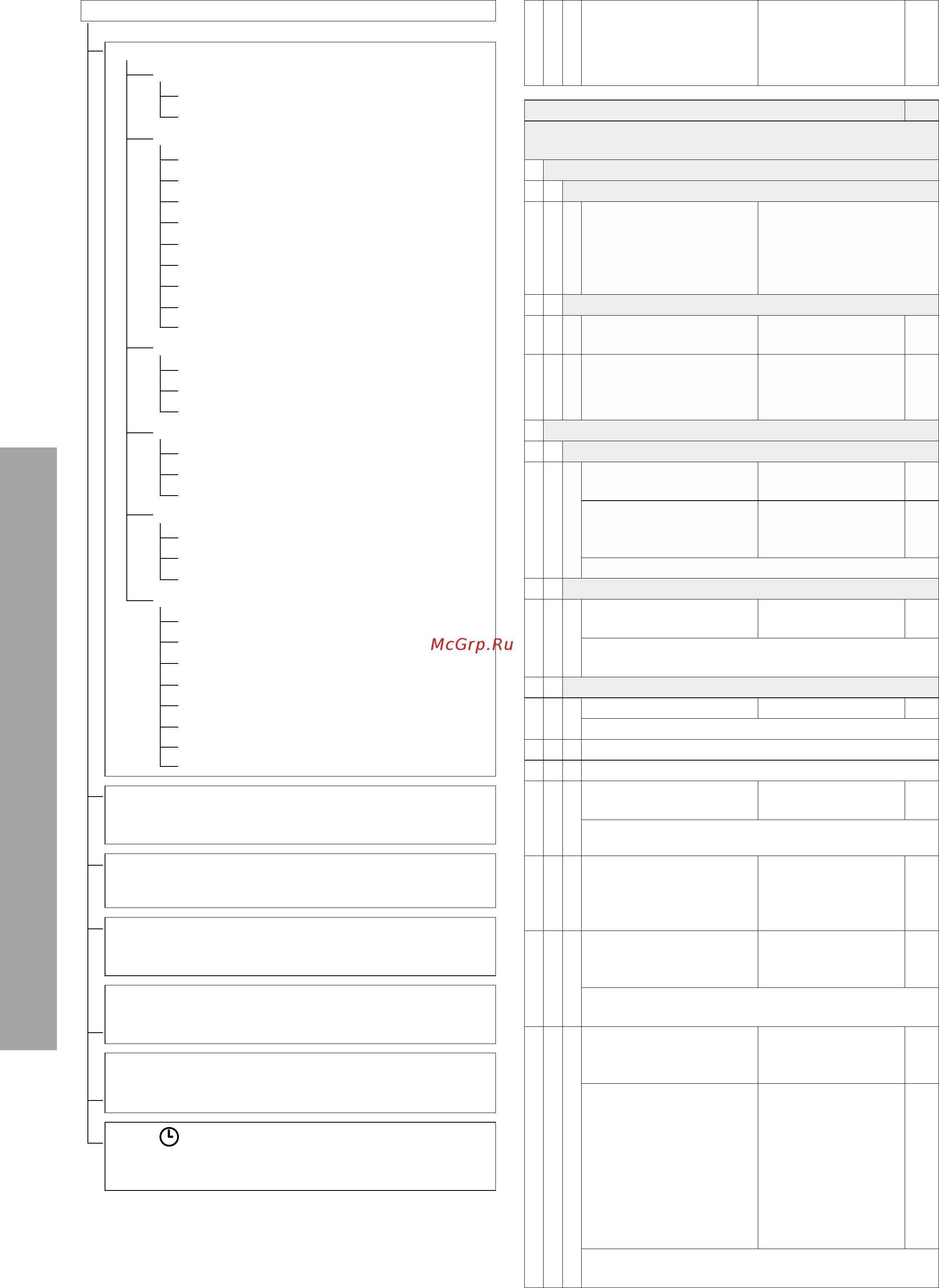

![Chaffoteaux Pigma Ultra 30 FF [24/40] Pегулирование](/views2/1513565/page24/bg18.png)
СЕРВИСНЫЙ КОД
МЕНЮ КОТЛА -
смотрите таблицу на следующих страницах
0 Рабочие параметры
0 2 Рабочая сеть
0 4 Настройка дисплея
2 Параметры котла
2 0 Основные настройки
2 1 Основные настройки
2 2 Настройки
2 3 Система отопления , часть1
2 4 Система отопления , часть 2
2 5 Контур горячего водоснабжения
2 6 Параметры настройки котла
2 7 Тестовые и сервисные функции
2 8 Сброс параметров меню 2
4 Параметры зоны 1
4 0 Зона отопления 1
4 2 Настройки зоны отопления 1
4 3 Диагностика зоны отопления 1
5 Зона отопления 2
5 0 Зона отопления 2
5 2 Настройки зоны отопления 2
5 3 Диагностика зоны отопления 2
6 Зона отопления 3
6 0 Заданная температура
6 2 Настройки зоны отопления 3
6 3 Диагностика зоны отопления 3
8 Сервисные параметры
8 0 Статистические параметры котла 1
8 1 Статистические параметры котла 2
8 2 Котел
8 3 Отображение температуры в котле
8 4 Бойлер и солнечная система
8 5 Сервисные параметры
8 6 Журнал неисправностей
8 7 Свободный параметр
VAL - Прямой доступ к параметрам индикации на
дисплее режимов работы котла
821 - 822 - 824 - 825 - 827 - 830 - 831 - 832 - 833- 835 - 840
ERR -Доступ к последним 10 кодам неисправностей,
отображаемых от err 0 до err 9. Поверните рукоятку для
прокрутки всего списка.
PCB - Прямой доступ к настройкам основной
электронной платы при ее замене
220 - 228 - 229 - 231- 232- 233 - 234 - 247 - 250 - 253
GAS -
Прямой доступ к параметру выбора типа используемого газа,
изменения настроек мощности,настройки плавного розжига
и т.Д.
220 - 231- 232- 233 - 234 - 270
SET -Прямой доступ к настройкам мощности котла,
изменению настроек для первого пускаe
220 - 223 - 231 - 245 - 246
PROG -
- см. страницу 29
выбрать одну из предустановленных программ для
функции КОМФОРТА
СЕРВИСНЫЙ КОД 222
Вращайте ручку-регулятор по часовой стрелке до
отображениякода 234 и нажмите кнопку OK
0 НАЛИЧИЕ СЕТИ
0 2 РАБОЧАЯ СЕТЬ
0 2 0 Зона отопл.на дисплее 0 = Котёл
1 = Основной интерфейс
2 =
Солнечный контроллер
9 = Комнатный датчик
10 = Зональный модуль
0 4 НАСТРОЙКА ДИСПЛЕЯ
0 4 1 Время подсветки
дисплея
от 0 до 10 (минуты)
или 24(часы)
24
0 4 2 Откл.кнопки терморегул. 0 = отключение
кнопки SRA
1= включение
кнопки SRA
0
2 ПАРАМЕТРЫ КОТЛА
2 0 ОСНОВНЫЕ НАСТРОЙКИ
2 0 0 Установка температуры
ГВС - PIGMA ULTRA
от 36 до 60 (°C)
Установка температуры
ГВС - PIGMA ULTRA
SYSTEM
от 40 до 60 (°C)
Настройки ГВС кнопка 2
2 1 ОСНОВНЫЕ НАСТРОЙКИ
2 1 4 Тип насоса котла 0 = стандартный
1 = модулируемый
1
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - Используется только
при замене электронной платы управления
2 2 НАСТРОЙКИ
2 2 0 Плавный розжиг от 0 до 100
См. раздел «Настройка и проверка газовой части»
2 2 1 < Не доступно>
2 2 3 < Не доступно>
2 2 4 Терморегуляция 0 = Отсутствует
1 = Присутствует
терморегуляция может быть активирована
нажатием кнопки AUTO.
2 2 5 Задержка старта
отопления
0= Отключена
1= 10 секунд
2= 90 секунд
3= 210 секунд
0
2 2 6 Тип камеры сгорания от 0 до 6
2 = Раздельн.
теплообм. FF FIX
2
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - Используется только
при замене электронной платы управления
2 2 8 Версия котла
PIGMA ULTRA
НЕ ИЗМЕНЯТЬ!!!
от 0 до 5 0
Версия котла
- PIGMA ULTRA SYSTEM
ВНИМАНИЕ!
Устанавливайте значение
1 вместо 2 только в
случае использования
термостата бойлера
(Вкл/Выкл)
Значения от 0 до 5
0 =
НЕ ИСПОЛЬЗУЮТСЯ
1 = С внешним
бойлером и
датчиком NTC
2 = С внешним
бойлером и
термостатом
3-4-5 = НЕ ИСПОЛЬЗУЮТСЯ
1
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - Используется только
при замене электронной платы управления
Меню
Подменю
Параметр
Описание Диапазон
Заводская
установка
24
PIGMA ULTRA
Pегулирование
