Chaffoteaux PIGMA ULTRA SYSTEM 30 кВт 30 FF [9/40] Описание котла
![Chaffoteaux Pigma Ultra 25 FF [9/40] Описание котла](/views2/1513565/page9/bg9.png)

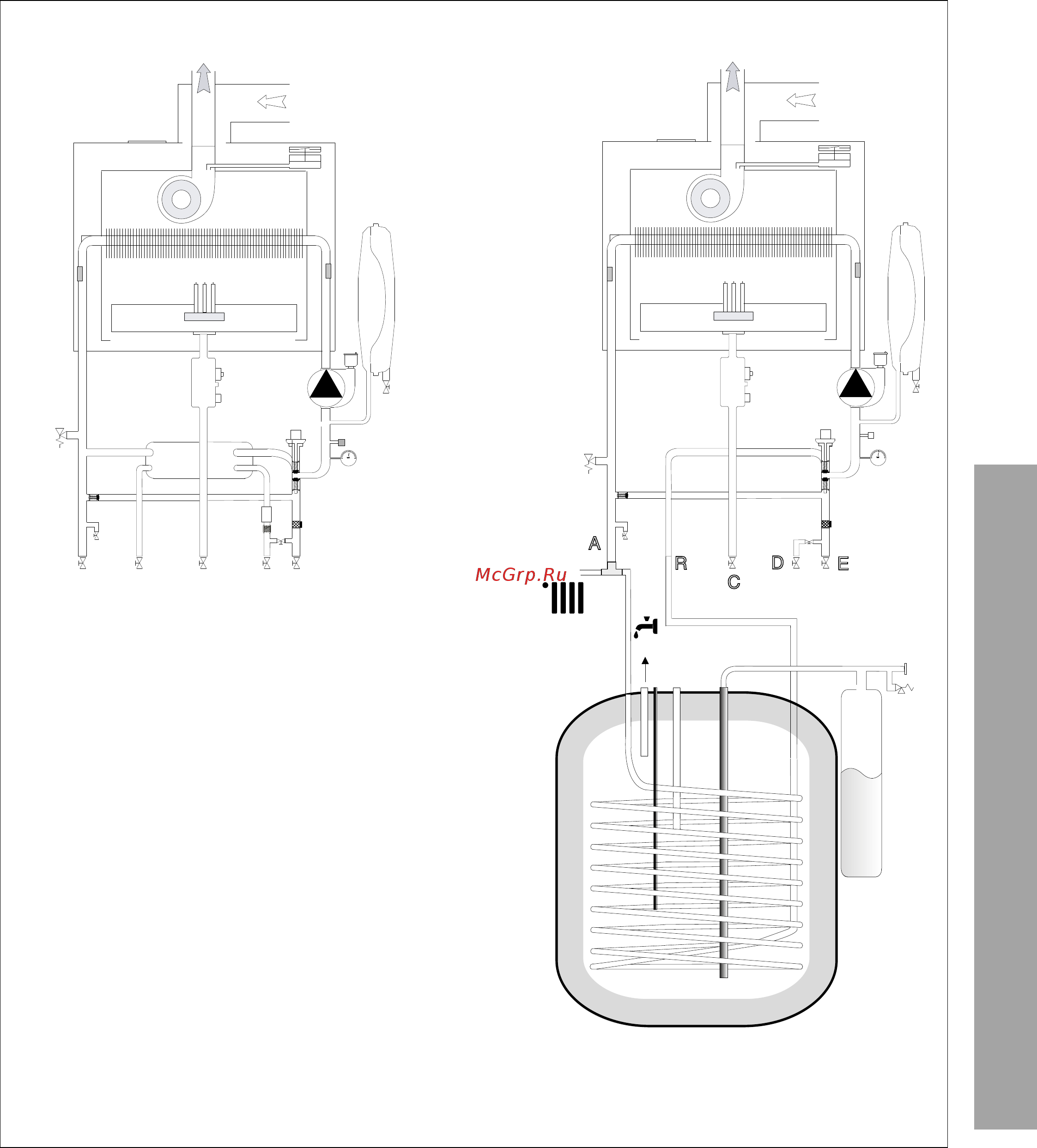

ГИДРАВЛИЧЕСКАЯ СХЕМА
PIGMA ULTRA PIGMA ULTRA SYSTEM
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС - PIGMA ULTRA
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
R. Возврат из бойлера - PIGMA ULTRA SYSTEM
A
C
R
D
E
A B
C
D E
9
PIGMA ULTRA
Описание котла
