Chaffoteaux PIGMA ULTRA SYSTEM 30 кВт 30 FF [20/40] Pегулирование

Chaffoteaux Pigma Ultra 25 FF [20/40] Pегулирование
4
(d)

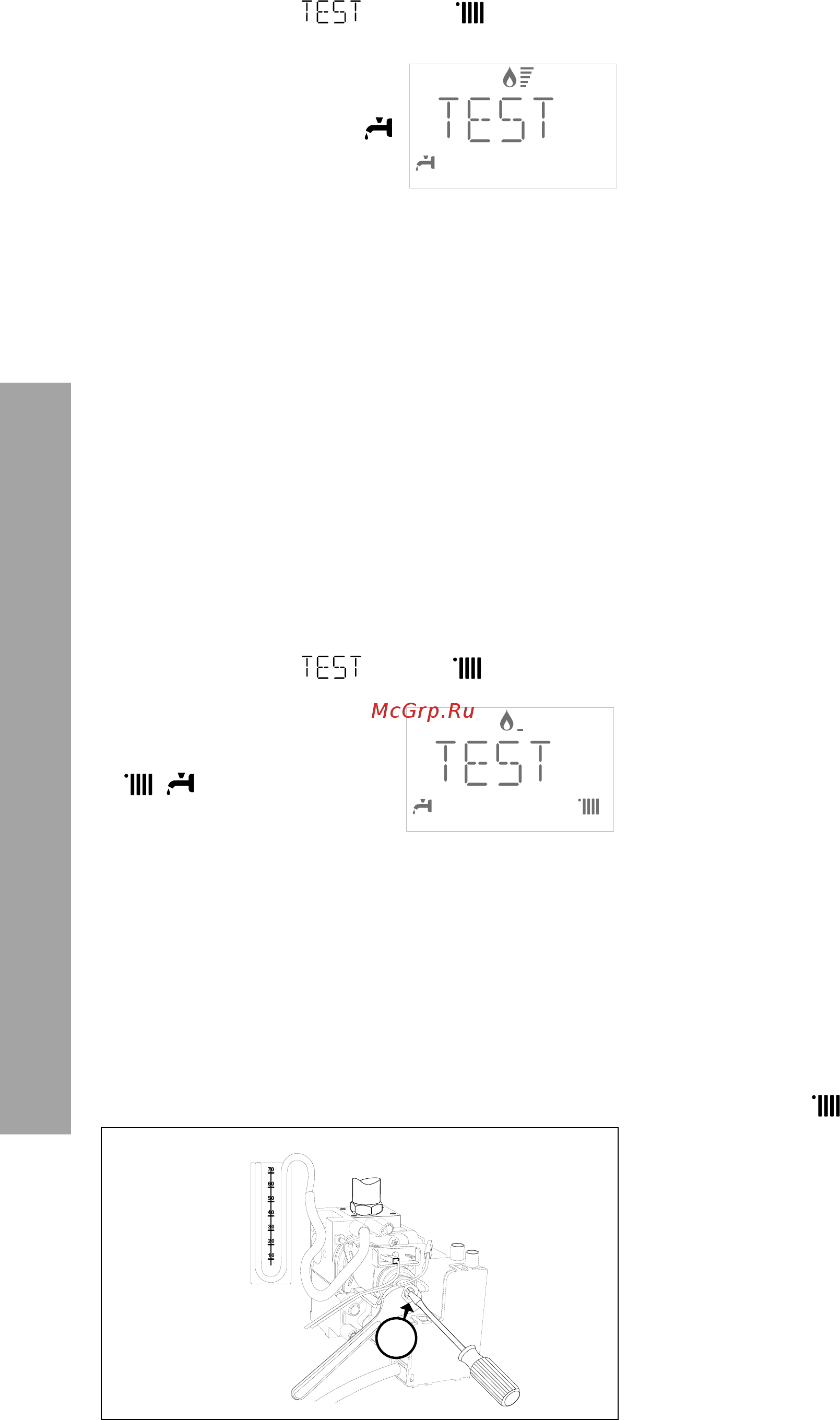

Проверка максимальной мощности
1. Для проверки максимальной мощности ослабьте винт «2»
(рис. b) и подключите трубку манометра к штуцеру отбора
давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности,
используя режим “Трубочист”.
Нажмите кнопку RESET и удерживайте 10 с, на дисплее
появляется надпись «
» и символ . Котел работает
на максимальной мощности
отопления.
Поверните рукоятку (9) а
дисплее появляется символ
водоразборного крана
,
котел работает на максимальной
мощности ГВС. Давление газа на
входе должно соответствовать
указанному для данного типа газа в сводной таблице
параметров в зависимости от типа газа. В противном случае
снимите защитный колпак и подтяните или отпустите
регулировочный винт «3» (рис. c).
4. По окончании проверки затяните винт «2» и убедитесь, что
он затянут плотно.
5. Установите на место защитный колпак регулятора.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» автоматически через
30 мин или немедленно по нажатии кнопки RESET.
Проверка минимальной мощности
1. Для проверки минимальной мощности ослабьте винт «2»
(рис. b) и подключите трубку манометра к штуцеру отбора
давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности,
используя режим “Трубочист”.
Нажмите кнопку RESET и удерживайте 10 с, на дисплее
появляется надпись «
» и символ . Котел работает
на максимальной мощности
отопления. Поверните рукоятку
(9) пока на дисплее не появятся
символы: радиатор и кран
. В этом режиме котел
работает в режиме минимальной
мощности.
Отсоедините провод от
регулятора давления (модулятора). Давление газа на входе
должно соответствовать указанному для дан¬ного типа газа
в сводной таблице параметров в зависимости от типа газа. В
противном случае отрегулируйте его винтом «4» (рис. d).
4. По окончании проверки затяните винт «2» и убедитесь, что
он затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» через 30 мин
автоматически либо немедленно по нажатии кнопки RESET .
Вход в меню и изменение настроек
Меню 2 - параметры котла Подменю 3 - параметр 1
Максимальная тепловая мощность, устанавливаемая
регулятором давления (модулятором) на газовом клапане
Подменю 2 - параметр 0 Режим плавного розжига
(пониженное
давление при розжиге)
Подменю 3 - параметры 5 и 6
Режим задержки розжига (защита от частых включений)
Проверка мощности в режиме розжига
Данный параметр позволяет ограничить полезную тепло¬вую
мощность котла в процессе розжига.
Его значение в процентах соответствует потребляемой
полезной мощности и находится между минимальным (0) и
максимальным (100) значениями.
ДАННЫЙ ПАРАМЕТР СЛЕДУЕТ РЕГУЛИРОВАТЬ, ТОЛЬКО ЕСЛИ
ЗНАЧЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ ГАЗОВОГО КЛАПАНА В
ПРОЦЕССЕ РОЗЖИГА (ИЗМЕРЯЕТСЯ ПРИ РАБОТЕ КОТЛА В
РЕЖИМЕ ГВС) НЕ СООТВЕТСТВУЕТ УКАЗАННОМУ В СВОДНОЙ
ТАБЛИЦЕ ПАРАМЕТРОВ В ЗАВИСИМОСТИ ОТ ТИПА ГАЗА.
Для проверки мощности в режиме розжига используется меню
2, подменю 2, параметр 0.
При необходимости изменяйте значение параметра до
достижения требуемого давления.
Регулировка максимальной мощности в режиме отопления
Максимальная мощность в режиме отопления может
быть задана в диапазоне от минимально допустимого до
максимально допустимого значения мощности данного котла.
Для контроля максимальной мощности в режиме отопления
войдите в меню 2, подменю 3, параметр 1, выполните
необходимую проверку и, при необходимости, измените
значения параметров в соответствии с таблицей “Сводная
таблица параметров по типам газа”.
Регулировка задержки розжига
Первый параметр (меню 2, подменю 3, параметр 5) позволяет
задавать ручной (0) или автоматический (1) режим установки
времени задержки очередного розжига горелки после
достижения заданной температуры по датчику температуры на
подаче в контур отопления.
В ручном режиме можно выбрать значение времени задержки
в минутах от 0 до 7 (меню 2, подменю 3, параметр 6).
В автоматическом режиме (при активированной функции AUTO)
время задержки устанавливается автоматически в зависимости
от установленной температуры.
Регулировка максимальной абсолютной мощности в
режиме отопления
Осуществляется только в случае перехода на другой тип газа
или замены электронного блока управления.
Для проверки или изменения абсолютной максимальной
тепловой мощности действуйте следующим образом.
1. Ослабьте винт «2» (рис. b) и подключите трубку манометра к
штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Запустите котел в режиме «Трубочист». Нажмите кнопку
RESET и удерживайте 10 с, на дисплее появляется надпись
«TEST» и символ
.
Давление газа на входе должно соответствовать указанному
для данного типа газа в сводной таблице параметров в
зависимости от типа газа. В противном случае войдите в
меню 2, подменю 3, выберите параметр 0 и, поворачивая
ручку-регулятор-регулятор, измените его значение так,
чтобы привести давление в соответствие с указанным в
таблице.
4. По окончании проверки затяните винт «2» и убедитесь, что
он затянут плотно.
5. Котел выходит из режима «Трубочист» автоматически через
30 мин или немедленно при нажатии кнопки RESET .
20
PIGMA ULTRA
Pегулирование
