ПАНЕЛЬ УПРАВЛЕНИЯНачальные процедуры
Безопасность и работоспособность котла обеспечиваются
только при условии его ввода в эксплуатацию специалистом,
имеющим квалификацию в соответствии с действующими
нормами и правилами.
Электропитание
− Убедитесь, что напряжение и частота в сети электропитания
соответствуют указанным на заводской табличке котла;
− Убедитесь, что котел надежно заземлен.
Заполнение контура отопления
Действуйте следующим образом:
- Откройте воздушные клапаны радиаторов контура
отопления.
- Поднимите колпачок автоматического воздухоотводчика
циркуляционного насоса.
- Постепенно открывайте кран подпитки котла и перекрывайте
воздушные клапаны на радиаторах контура отопления, пока
не начнет выходить вода.
- Когда давление по показаниям манометра достигнет 0,1 –
0,15 МПа (1 – 1,5 бар), перекройте кран подпитки котла.
Подача газа
Действуйте следующим образом:
- Убедитесь, что тип газа в системе соответствует указанному
на заводской табличке котла.
- Откройте окна и двери.
- Убедитесь в отсутствии открытого огня и источников искр.
- Проверьте газогорелочную часть котла на герметичность.
Для этого при перекрытом (выключенном) клапане подачи
газа перекройте и снова откройте основной газовый
вентиль. В течение 10 мин счетчик не должен регистрировать
расхода газа.

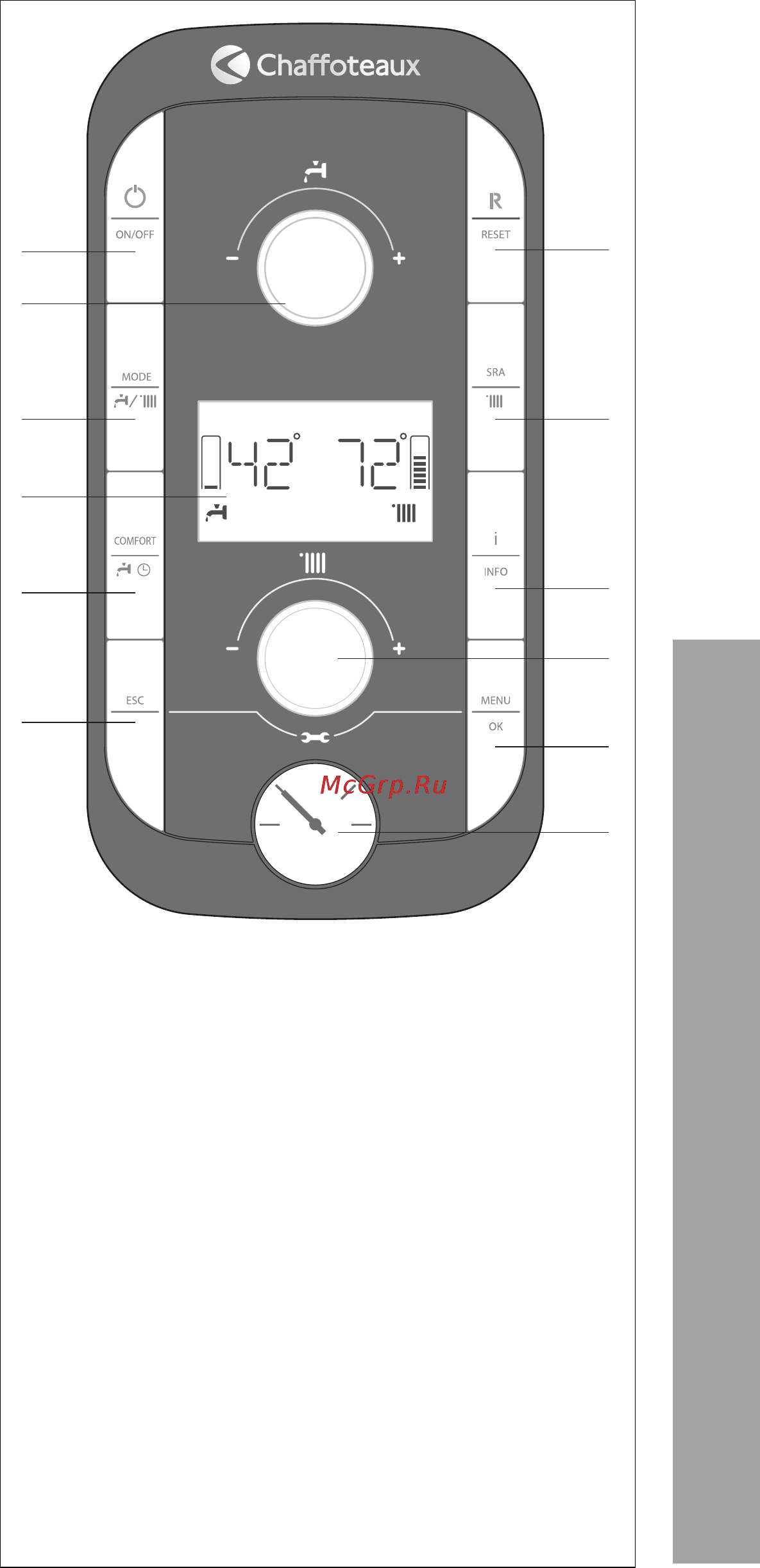

Обозначения:
1. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
2. Ручка-регулятор для задания температуры в
контуре ГВС
3. Кнопка MODE (выбор режима “летний / зимний”)
4. Дисплей
5. Кнопка активации функции Comfort
6. Кнопка ESC (отмена)
7. Манометр
8. Кнопка MENU/OK (меню/ввод – кнопка настройки
параметров и программирования)
9. Ручка-регулятор для задания температуры в
контуре отопления – поворотный переключатель
для программирования котла и перемещения по
строкам меню.
10. Кнопка SRA (автоматический режим)
11. Кнопка INFO (информация)
12. Кнопка RESET (сброс)
1
3
2
1
2
3
4
5
6
7
8
9
10
11
12
1
17
PIGMA ULTRA
Ввод в эксплуатацию
