Chaffoteaux PIGMA ULTRA SYSTEM 30 кВт 30 FF [14/40] Pigma ultra
![Chaffoteaux Pigma Ultra 35 FF [14/40] Pigma ultra](/views2/1513565/page14/bge.png)

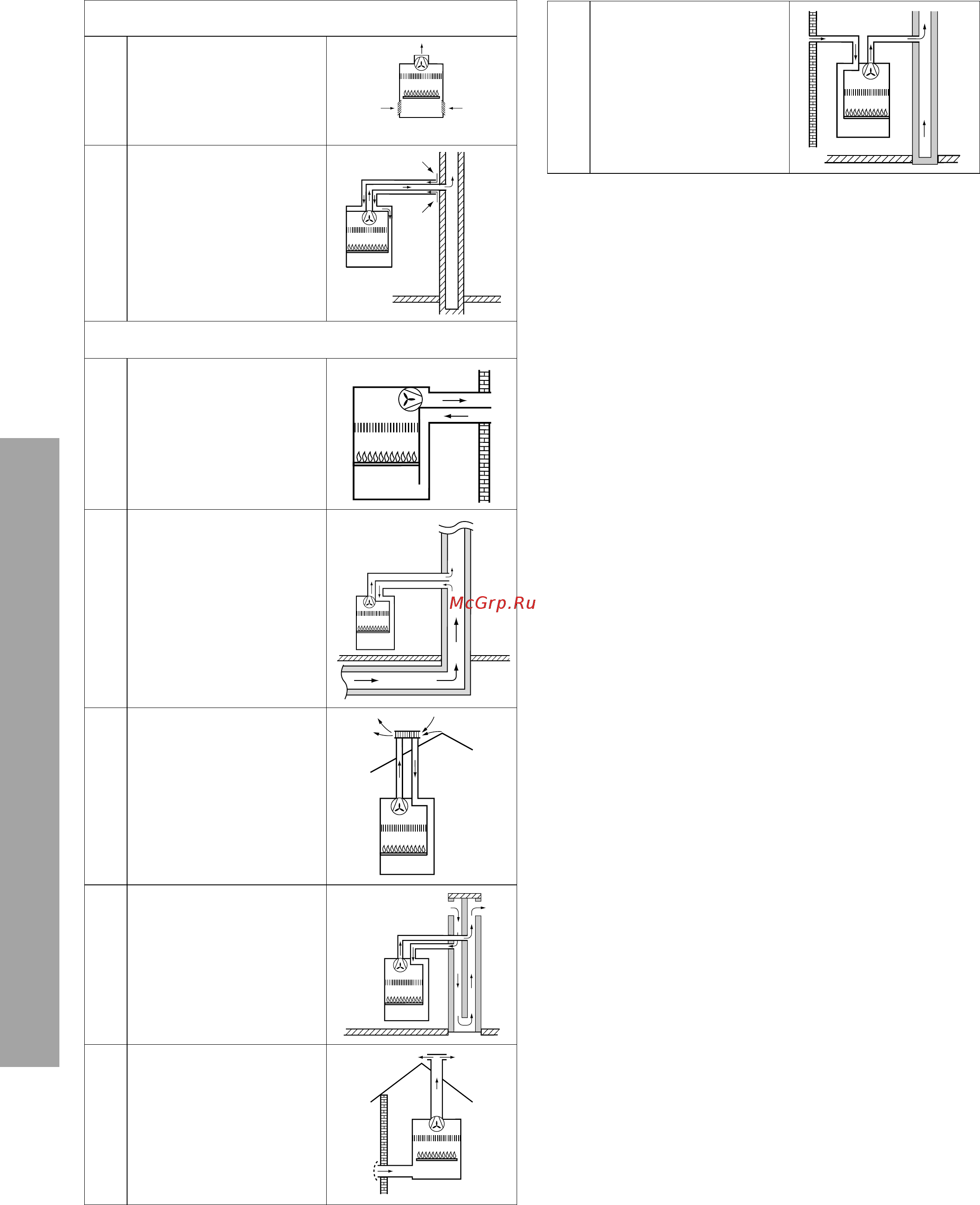

Типы дымоходов/воздуховодов
B - Подача воздуха из помещения (открытая камера сгорания)
B22
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
B32
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
С - Подача воздуха снаружи (закрытая камера сгорания)
C12
Система для отвода
продуктов сгорания и
подвода воздуха через
внешнюю стену здания
(одинаковый диапазон
давлений)
C22
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
??????????????????????
C32
Система для отвода
продуктов сгорания и
подвода воздуха через
кровлю здания (одинаковый
диапазон давлений)
C42
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
C52
Система для отвода
продуктов сгорания через
кровлю здания и подвода
воздуха через наружную
стену
C82
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
14
PIGMA ULTRA
Монтаж
