Chaffoteaux PIGMA ULTRA SYSTEM 30 кВт 30 FF [23/40] Pегулирование

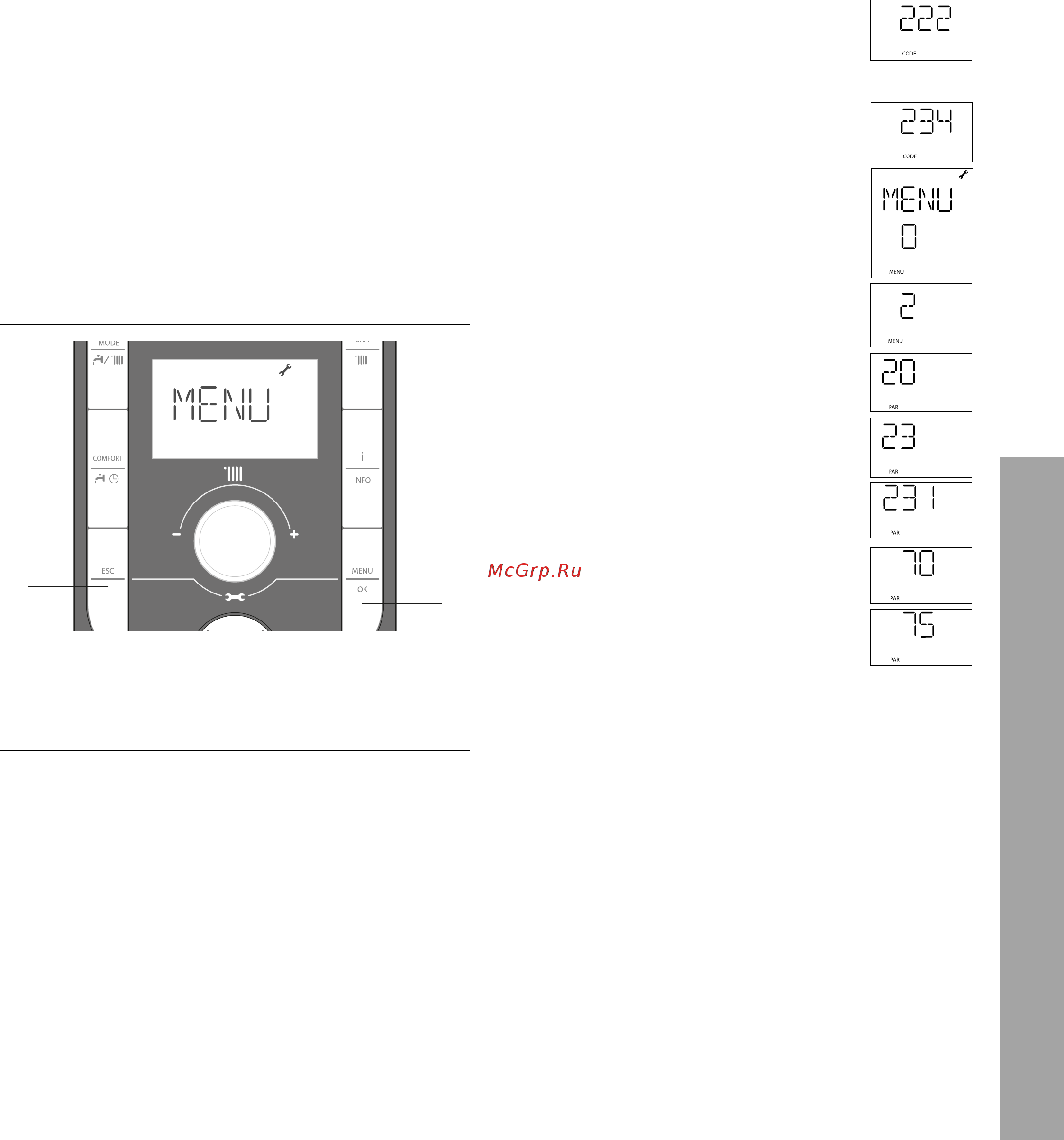

![Chaffoteaux Pigma Ultra 25 FF [23/40] Pегулирование](/views2/1513565/page23/bg17.png)
Пример:
Модификация параметра 231 Макс мощность отопления
Продолжите двигаться следующим образом:
1. Одновременно нажмите ESC и MENU/OK
в течение 5 секунд; но дисплее появится
надпись
CODE
и
222
.
Внимание! Доступ в некоторые меню разрешен только
квалифицированному специалисту по коду
доступа.
2.
Поверните рукоятку вправо и выберите код
234
3. Поверните рукоятку вправо и выберите
МЕНЮ -
MENU.
4. Нажмите кнопку MENU/OK; на дисплее будет
показан раздел меню
0
.
5. Поверните рукоятку по часовой стрелке для
выбора меню
2
6. Нажмите кнопку MENU/OK для доступа в меню.
На дисплее появится подменю
20
7.
Поверните рукоятку для выбора подменю
23
;
8. Нажмите кнопку
MENU/OK для доступа в меню
параметра; на дисплее отобразится
230
9. Поверните рукоятку, чтобы выбрать
параметр
231
10. Нажмите кнопку
MENU/OK для доступа к
параметру. На дисплее появится текущее
значение, например “
70
”.
11. Поверните рукоятку для изменения значения
параметра, например “
75
”.
12.
Нажмите кнопку, чтобы сохранить введенное
значение.
(Чтобы выйти из параметра без сохранения введенного
ранее значения, нажмитекнопку ESC).
Нажмите кнопку ESC, чтобы возвратиться к предыдущему виду
дисплея или главное меню.
1
3
2
6
7
8
9
Настройки, регулировки и диагностика
Котел дает возможность регулировать все параметры контура
отопления и горячего водоснабжения. Использование
меню позволяет настроить котел и подключенные к нему
дополнительные устройства так, чтобы обеспечить максимум
комфорта при минимуме затрат. Кроме того, с помощью
меню можно получить важную информацию о надлежащем
функционировании котла. Имеются следующие меню.
Перед доступом в меню на дисплее появится несколько
“быстрых настроек” для прямого доступа к некоторым
параметрам.
Чтобы просмотреть все доступные параметры перейдите в
ПОЛНОЕ МЕНЮ.
Далее описаны параметры, доступ к которым осуществляется
через отдельные меню.
К различным параметрам можно получить доступ и изменить их пр
помощи кнопки MENU/OK, ESC и рукоятки 9 (см. рис. ниже).
6. кнопка ESC
8. кнопка MENU/OK (программирование)
9. рукоятка (программирование)
23
PIGMA ULTRA
Pегулирование
