Устройства защиты котла

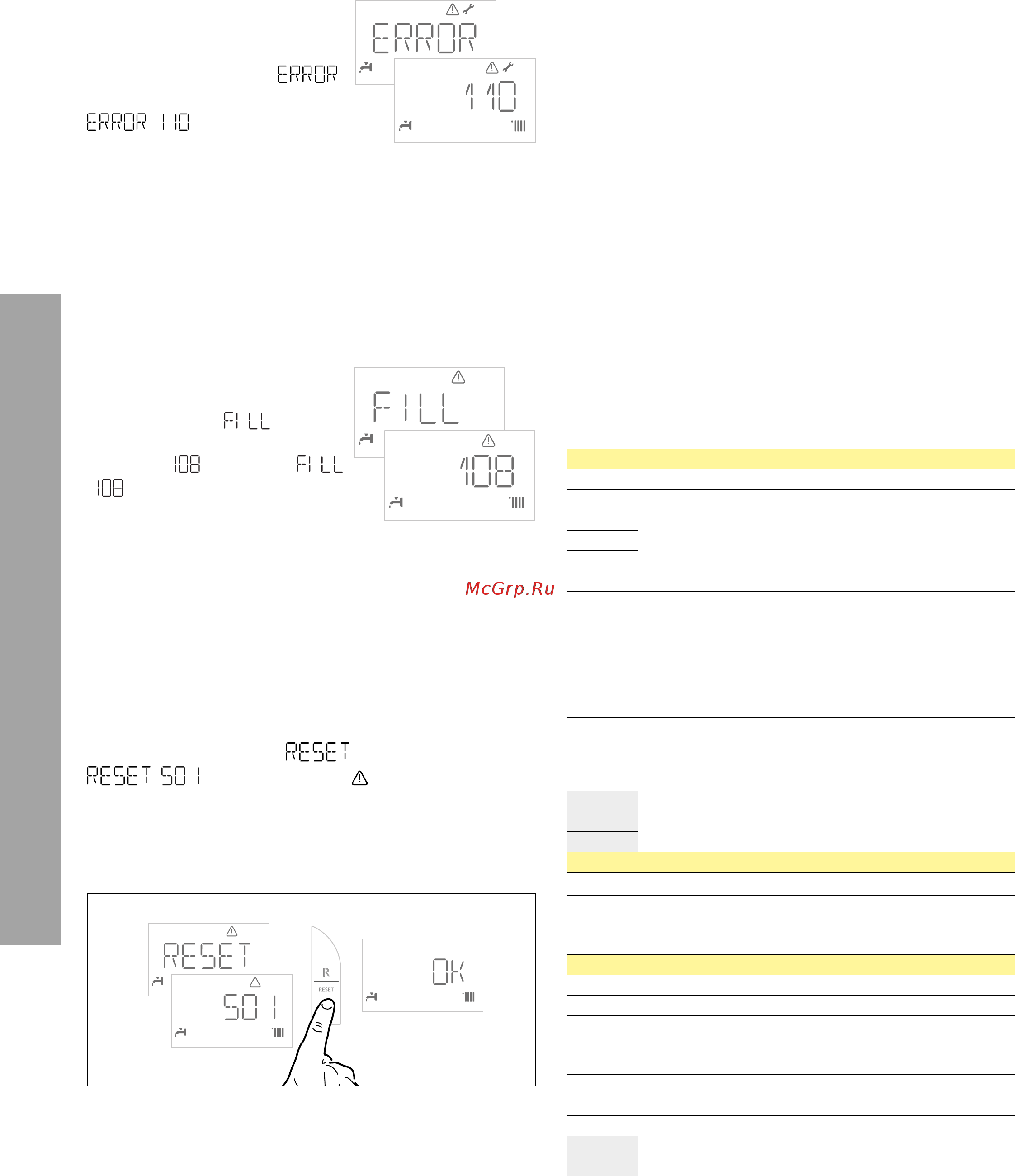

Защита котла в случае возникновения неисправностей
осуществляется с помощью постоянных внутренних проверок,
проводимых электронным блоком управления, который
выключает котел при необходимости. В случае выключения
котла после такой проверки на дисплее отобразится код
неисправности, указывающий на тип и причину выключения.
Существует два типа выключения котла:
Защитное выключение
Осуществляется в случае
отклонения от нормальной работы,
которое может быть устранено без
вмешательства специалиста.
На дисплее мигает «
»
(Ошибка) и код ошибки (например,
/ ).
Как только причина неисправности
будет устранена, котел снова
включится и продолжит работу.
При таком выключении можно попытаться восстановить
нормальную работу котла, выключив его и включив снова с
помощью кнопки ВКЛ/ВЫКЛ с панели управления.
Если на дисплее остается символ неисправности, то выключите
котел. Убедитесь, что внешний двухполюсный выключатель
находится в положении ВЫКЛ, закройте газовый кран и
обратитесь к квалифицированному специалисту.
Защитное отключение из-за низкого давления воды
При недостаточном давлении
воды в контуре отопления котел
производит защитное отключение.
На дисплее мигает « » (Ошибка)
и код ошибки при недостаточной
циркуляции
(например,
/ )
.
Проверьте давление воды по
показаниям манометра на панели
управления; при холодной системе значение должно быть от
0,6 до 1,5 бар.
Если давление незначительно меньше минимального
допустимого, для восстановления давления откройте кран в
нижней части котла. Если давление падает часто, возможно,
в системе имеется утечка. Обратитесь к специалисту для ее
уcтранения.
В коде неисправности (например, 1 01) первая цифра указывает,
в каком узле произошло нарушение нормальной работы.
1 - контур отопления
2- контур ГВС
3 - электронный блок управления
4 - электронный блок управления
5 - розжиг и обнаружение пламени
6 - подача воздуха и удаление продуктов сгорания
7 - мультизональное регулирование
Отображение неисправностей
Неисправности отображаются на дисплее в следующем
формате:
5 P1 = ПЕРВАЯ ПОПЫТКА РОЗЖИГА НЕУДАЧНА
Первый символ указывает на неисправный узел, число,
следующее за Р (предупреждение), указывает код особой
неисправности.
Сигнализация неисправной работы циркуляционного
насоса
На циркуляционном насосе имеется индикатор, показывающий
его рабочее состояние:
Световой индикатор выключен:
на циркуляционный насос не подано напряжение.
Зеленый световой индикатор горит, не мигая:
циркуляционный насос работает.
Зеленый световой индикатор мигает:
производится смена скорости.
Красный световой индикатор:
сигнализация блокировки циркуляционного насоса или
отсутствия воды
ВНИМАНИЕ!
Если отключение электропитания котла происходит слишком
часто, то обратитесь в сервисный центр. В целях безопасности не
нажимайте кнопку RESET (сброс) более 5 раз в течение 15 минут.
Если выключение котла происходит редко, то это считается
нормальным.
Таблица кодов неисправностей
Контур отопления
101
Перегрев
103
Нарушение циркуляции
104
105
106
107
108
Недостаточное давление в контуре отопления
(требуется подпитка)
110
Короткое замыкание или обрыв цепи датчика
температуры в подающей линии контура
отопления
112
Короткое замыкание или обрыв цепи датчика
температуры в обратной линии контура отопления
114
Короткое замыкание или обрыв цепи внешнего
датчика температуры
118
Неисправность датчика температуры на подаче
контура отопления
1P1
Недостаточная циркуляция
1P2
1P3
Контур ГВС
203
Обрыв датчика бойлера PIGMA ULTRA SYSTEM
205
Обрыв датчика ГВС бойлера (солнечный
коллектор)
209
Перегрев бойлера
PIGMA ULTRA
SYSTEM
Внутренние платы управления
301
Неисправность дисплея
302
Сбой связи между дисплеем и основной платой
303
Неисправность основной платы
304
Слишком большое количество нажатий кнопки
"RESET"
305
Неисправность главной платы управления
306
Неисправность главной платы управления
307
Неисправность основной платы
3P9
Необходимость Т.О.- обратитесь в сервисную
службу
Аварийное выключение
При выключении этого типа сброс не происходит
автоматически.
На дисплее мигает надпись
и код ошибки ( например
/
) вместе с символом .
В этом случае повторный пуск котла необходимо осуществлять
вручную, нажав кнопку RESET (сброс).
Если осуществить повторный пуск не удается, то следует
обратиться к квалифицированному специалисту.
30
PIGMA ULTRA
Устройства защиты котла
