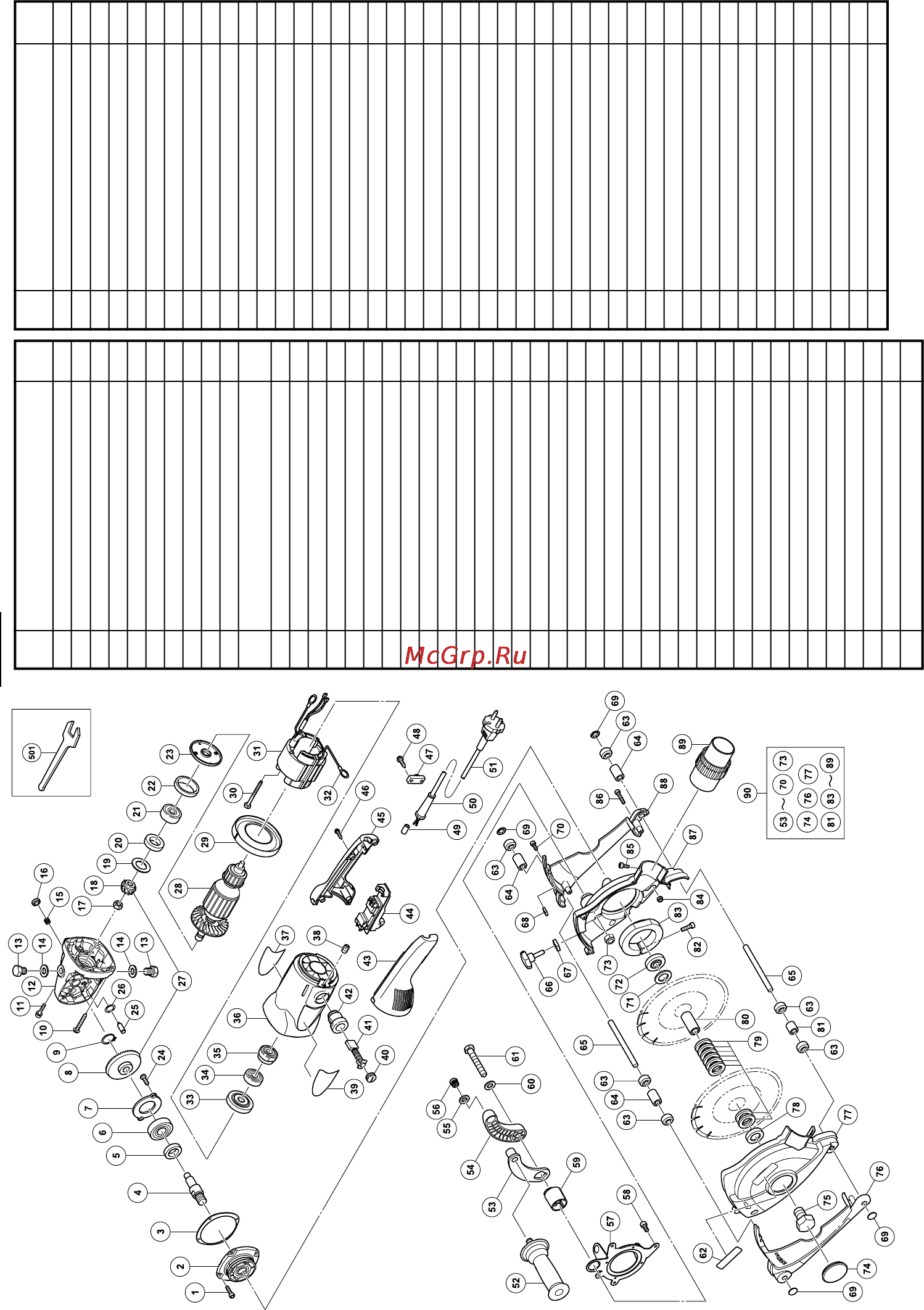

72
CM7MR
Item
No.
Part Name Q’TY
1
HEX. SOCKET HD. BOLT (W/FLANGE) M5
×
16
4
2 PACKING GLAND 1
3 SEAL PLATE 1
4 SPINDLE 1
5 FELT PACKING (B) 1
6 BALL BEARING 6302VVCMPS2L 1
7 BEARING COVER (B) 1
8 GEAR 1
9 RETAINING RING FOR D12 SHAFT 1
10
TAPPING SCREW (W/FLANGE) D5
×
35 (BLACK)
4
11
SEAL LOCK HEX SOCKET BOLT(W/
SP.WASHER) M5×14
2
12 GEAR COVER ASS'Y 1
13 M14 SPECIAL BOLT 2
14 D14 NYLON WASHER 2
15 SPRING 1
16 PUSHING BUTTON 1
17 SPECIAL NUT M10 1
18 PINION 1
19 SEAL WASHER 1
20 FELT PACKING 1
21 BALL BEARING 6301VVCMPS2L 1
22 RUBBER RING (B) 1
23 BEARING COVER (A) 1
24 MACHINE SCREW M5×10 2
25 LOCK PIN 1
26 O-RING 1
27 GEAR AND PINION ASS'Y 1
28 ARMATURE 1
29 FAN GUIDE 1
30 HEX. HD. TAPPING SCREW D5×60 2
31 STATOR ASS'Y 1
32 BRUSH TERMINAL 2
33 DUST SEAL 1
34 BALL BEARING 6000VVCMPS2L 1
35 BEARING BUSHING 1
36 HOUSING ASS'Y 1
37 HITACHI LABEL(A) 1
38 HEX. SOCKET SET SCREW M5×82
39 NAME PLATE 1
40 BRUSH CAP 2
41 CARBON BRUSH 2
42 BRUSH HOLDER 2
43 HANDLE (A) 1
44 S
WITCH (2P PILLAR TYPE) W/SAFETY LOCK
1
45 HANDLE (B) 1
46
TAPPING SCREW (W/FLANGE) D4
×
16 (BLACK)
4
Item
No.
Part Name Q’TY
47 CORD CLIP 1
48
TAPPING SCREW (W/FLANGE) D4
×
16
2
49 TUBE (D) 1
50 CORD ARMOR D10.7 1
51 CORD 1
52 SIDE HANDLE FOR M14 1
53 HANDLE ARM(B) 1
54 HANDLE ARM(A) 1
55 D12 NYLON WASHER 1
56 HANDLE PLUG 1
57 GEAR BOX BRACKET 1
58 HEX SOCKET BOLT M5×12 4
59 HANDLE RATCHET 1
60 D12 BOLT WASHER 1
61 M12 BOLT 1
62 HITACHI LABEL (C) 1
63 ROLLER 6
64 ROLLER SPACER (30) 3
65 ROLLER SHAFT 2
66 KNOB BOLT 1
67 LOCK WASHER 1
68 M8 SQUARE NUT 1
69 SHAFT CAP 4
70 HEX SOCKET BOLT M4×12 1
71 BLADE SPACER (3) 1
72 WHEEL WASHER (A) 1
73 M12 NYLOC NUT 1
74 RUBBER GROMMET 1
75 M14 BOLT 1
76 DUST GUARD (A) 1
77 DUST COVER (A) 1
78 BLADE WASHER 1
79 BLADE SPACER (5) 8
80 DRIVE SHAFT 1
81 ROLLER SPACER (20) 1
82 HEX SOCKET BOLT M6×25 1
83 GEAR BOX CLAMP 1
84 M5 NYLOC NUT 4
85 HEX SOCKET BOLT M5×12 1
86 HEX SOCKET BOLT M4×20 6
87 DUST COVER (B) 1
88 DUST GUARD (B) 1
89 VACUUM COUPLING 1
90 DUST COVER ASS'Y 1
501 22MM WRENCH 1
