13
REAL ARC 250 (Z231)
6. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

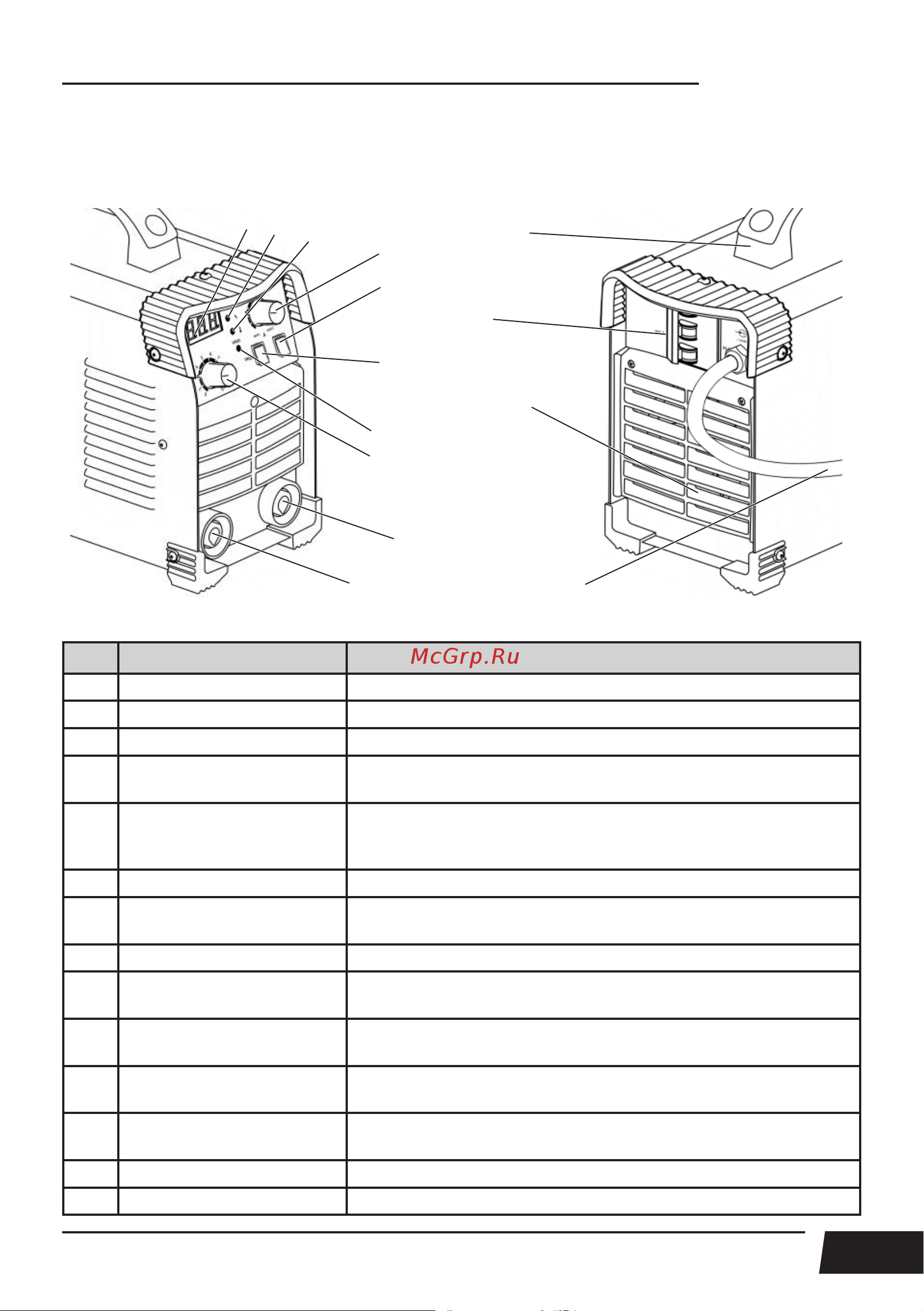

На рисунке 6.1 показан вид спереди и сзади для аппарата REAL ARC 250 (Z231).
Рис. 6.1. Вид спереди и сзади.
Поз. Параметры Описание
1 Индикатор Показывает силу сварочного тока.
2 Индикатор сети Загорается, когда аппарат включен.
3 Индикатор перегрева Загорается, когда аппарат перегрелся.
4 Регулятор тока сварки
Выбирается в зависимости от толщины основного металла
(См. табл. 9.2, 9.3).
5
Кнопка переключения
способа сварки
ММА DC – ручная дуговая сварка покрытым электродом.
TIG Lift DC – аргонодуговая сварка неплавящимся элект-
родом.
6 Кнопка включения VRD Снижение напряжения холостого хода до безопасного.
7
Индикатор включения
функции VRD
Загорается, когда функция включена.
8 Регулятор форсажа дуги Описание см. рис. 6.4.
9 Панельная розетка «-»
Используется для подключения сварочных кабелей
(См. таблицу 6.1).
10 Панельная розетка «+»
Используется для подключения сварочных кабелей
(См. таблицу 6.1).
11
Вентиляционные отвер-
стия
Охлаждение сварочного аппарата.
12
Ручка для транспорти-
ровки
Используется для переноски аппарата.
13 Кнопка включения Включение сварочного аппарата.
14 Сетевой кабель Сетевое подключение 220 В.
1
11
10
14
12
13
2
3
4
5
6
7
8
9
