27
REAL ARC 250 (Z231)
9.5. ТЕХНИКА СВАРКИ

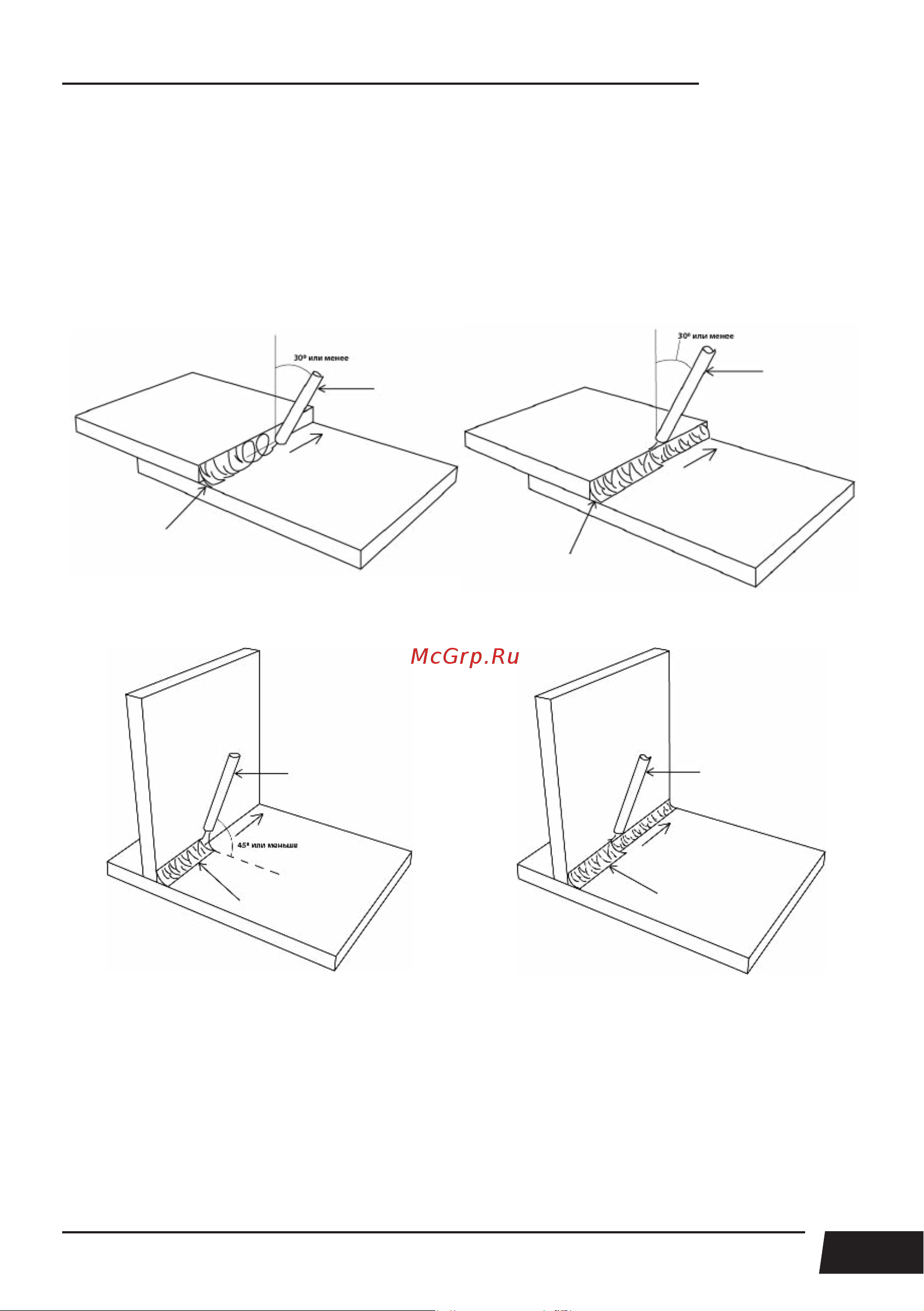

Сварку покрытым электродом в нижнем положении без разделки кромок выполняют обыч-
но без поперечных колебаний. Угол наклона электрода относительно заготовки показан на
рисунке 9.8.
Сварка в один проход Сварка в два и более проходов
Рис. 9.8. Угол наклона покрытого электрода.
1) Покрытый электрод. 2) Направление сварки. 3) 1-й проход. 4) 2-й проход.
Сварка больших толщин или многопроходная сварка в нижнем положении выполняется за
несколько проходов. Выбор разделки кромок в зависимости от толщины основного металла
см. в Разделе 13. Пример выполнения многопроходной сварки показан на рисунке 9.9.
3
2
1
3
2
1
1
2
4
1
2
3
