25
REAL ARC 250 (Z231)
9.2. СМЕНА ПОЛЯРНОСТИ
Существует два способа подключения сварочного оборудования для работы на постоян-
ном токе (См. рис 9.6).
Прямая полярность: электрододержатель (горелка) подсоединен к разъему «-», а заго-
товка подсоединена к разъему «+»;
Обратная полярность: заготовка подсоединена к разъему «-», а электрододержатель (го-
релка) подсоединен к разъему «+».
Выбирайте способ подключения в зависимости от конкретной ситуации и типа электрода.
Неправильное подключение оборудования может вызвать нестабильность горения дуги, раз-
брызгивание расплавленного металла и прилипание электрода.

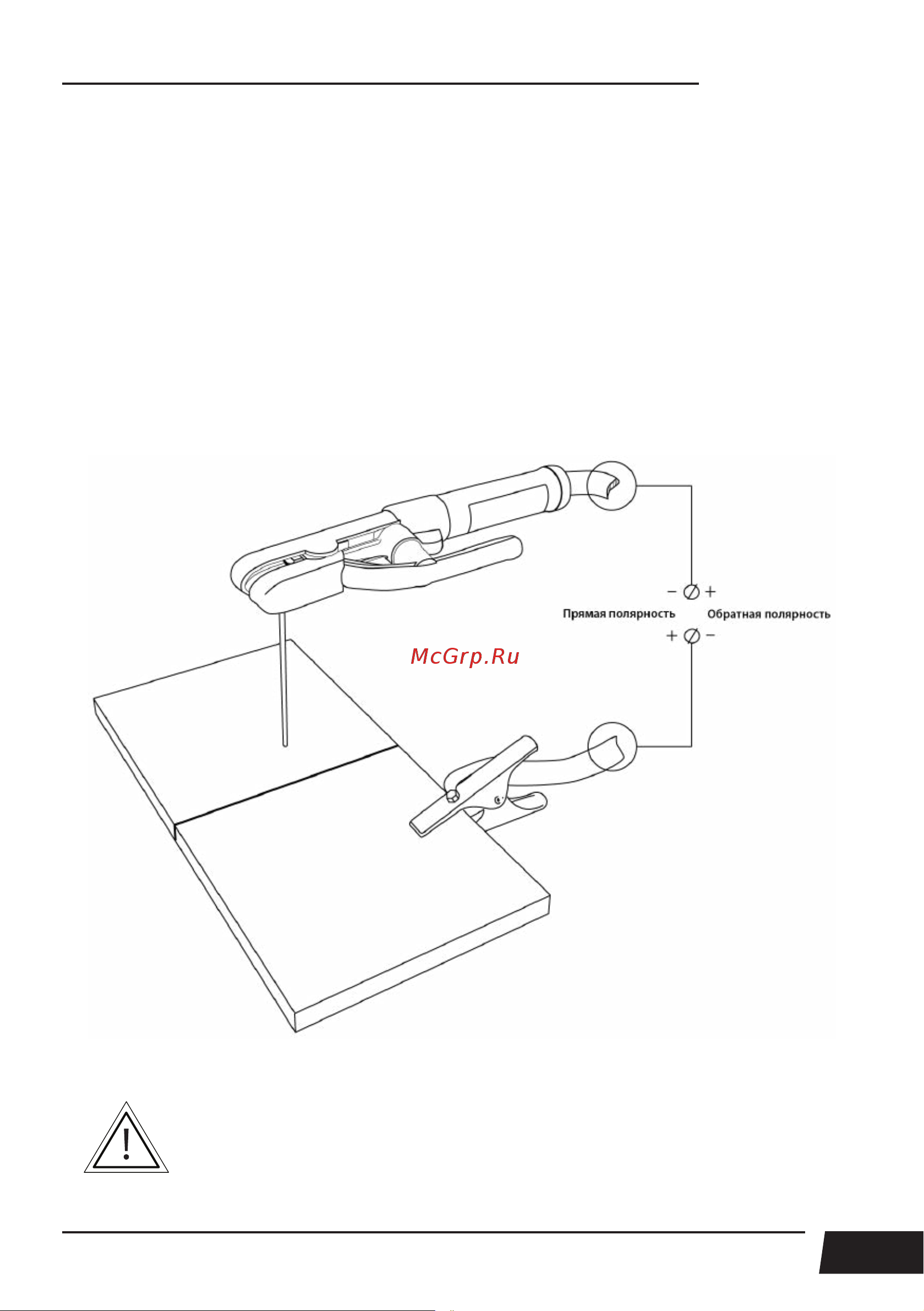

Рис. 9.6. Способы подключения.
Если неизвестна марка электрода и у вас возникли затруднения в
выборе полярности, то учитывайте, что большинству марок электродов
рекомендована обратная полярность.
