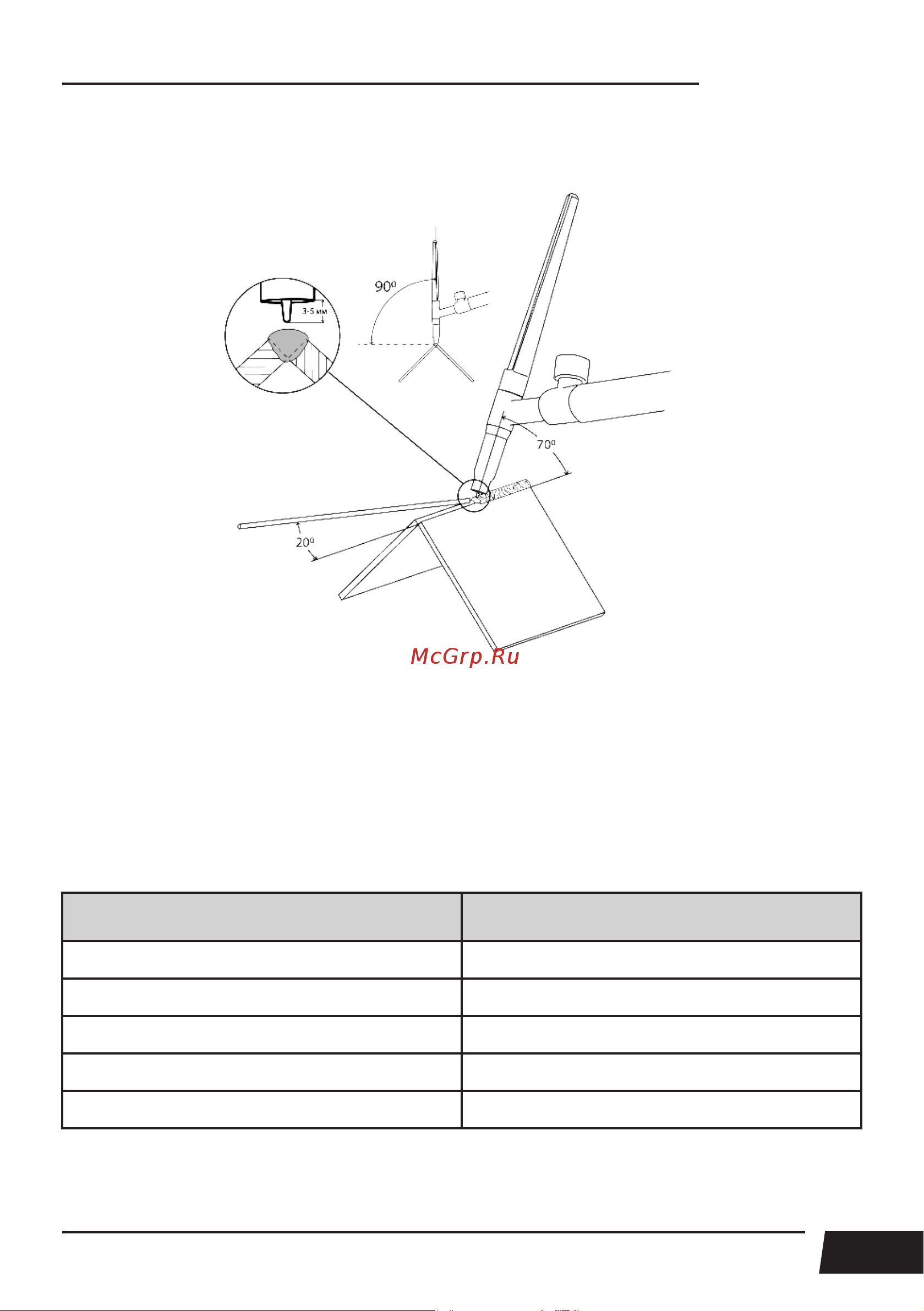

На рисунке 12.16 показан пример выполнения углового внешнего соединения в нижнем
положении (См. раздел 13 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 12.16. Угловое внешнее соединение.
12.7. ВЫБОР ПРИСАДОЧНОГО ПРУТКА,
ВОЛЬФРАМОВОГО ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ
Присадочную проволоку следует выбирать максимально приближенную к химическому
составу основного металла.
Таблица 12.2. Подбор присадочной проволоки соответственно марке стали.
Наиболее часто используемые марки
стали
Присадочная проволока
12Х18Н9Т,12Х18Н10,12Х18Н10Т,08Х18Н10Т Св-01Х19Н9, Св-04Х19Н9, Св-07Х19Н10Б
12Х17,18Х17Т Св-07Х25Н13, Св-08Х14ГНТ, Св-19Х25Т
Медь и ее сплавы БрКМц3-1, БрХ0,5, БрОЦ4
Чугун и его сплавы СТЧ-6, ПАНЧ-11
Низкоуглеродистые стали ER70S-6, Св-08Г2С, Св-08ГС
Расход присадочного прутка в общих случаях выбирается равным длине сварочного шва.
При выборе вольфрамового электрода следует учитывать его химический состав и свари-
ваемый металл (См. таблицу 12.3).
