20
9. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ММА СВАРКИ
Данные рекомендации носят ознакомительный характер.
Возбуждение дуги осуществляется при кратковременном прикосновении конца электрода
к изделию и отведению его на требуемое расстояние. Технически этот процесс можно осу-
ществлять двумя приемами:
• касанием электрода впритык и отведением его вверх;
• чирканием концом электрода, как спичкой, о поверхность изделия.

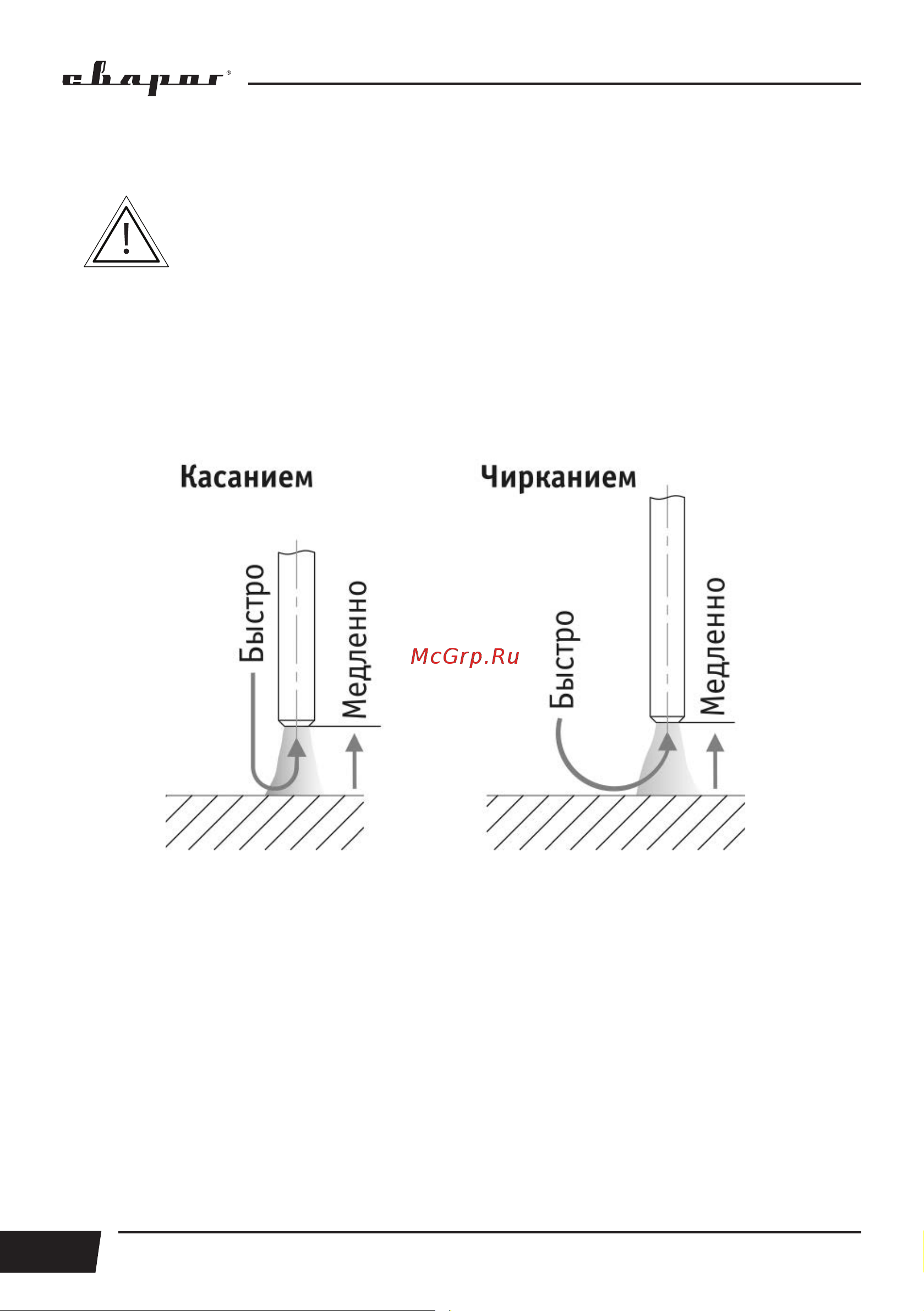

Рис. 9.1. Способы зажигания сварочной дуги.
Не стучите электродом по рабочей поверхности при попытках зажечь дугу: вы можете от-
бить его покрытие и в дальнейшем только усложнить себе задачу.
Электроды для сварки должны быть сухими или прокаленными в соответствии с режимом
прокалки для данных электродов, соответствовать выполняемой работе, свариваемой марке
стали и ее толщине, току сварки и полярности.
Свариваемые поверхности должны быть по возможности сухими, чистыми, не иметь ржав-
чины, краски и прочих покрытий, затрудняющих электроконтакт.
Как только дуга будет зажжена, электрод надо держать так, чтобы расстояние от конца
электрода до изделия соответствовало примерно диаметру электрода. Для получения равно-
мерного шва далее данную дистанцию необходимо поддерживать постоянной (См. рис. 9.2).
