11. ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ

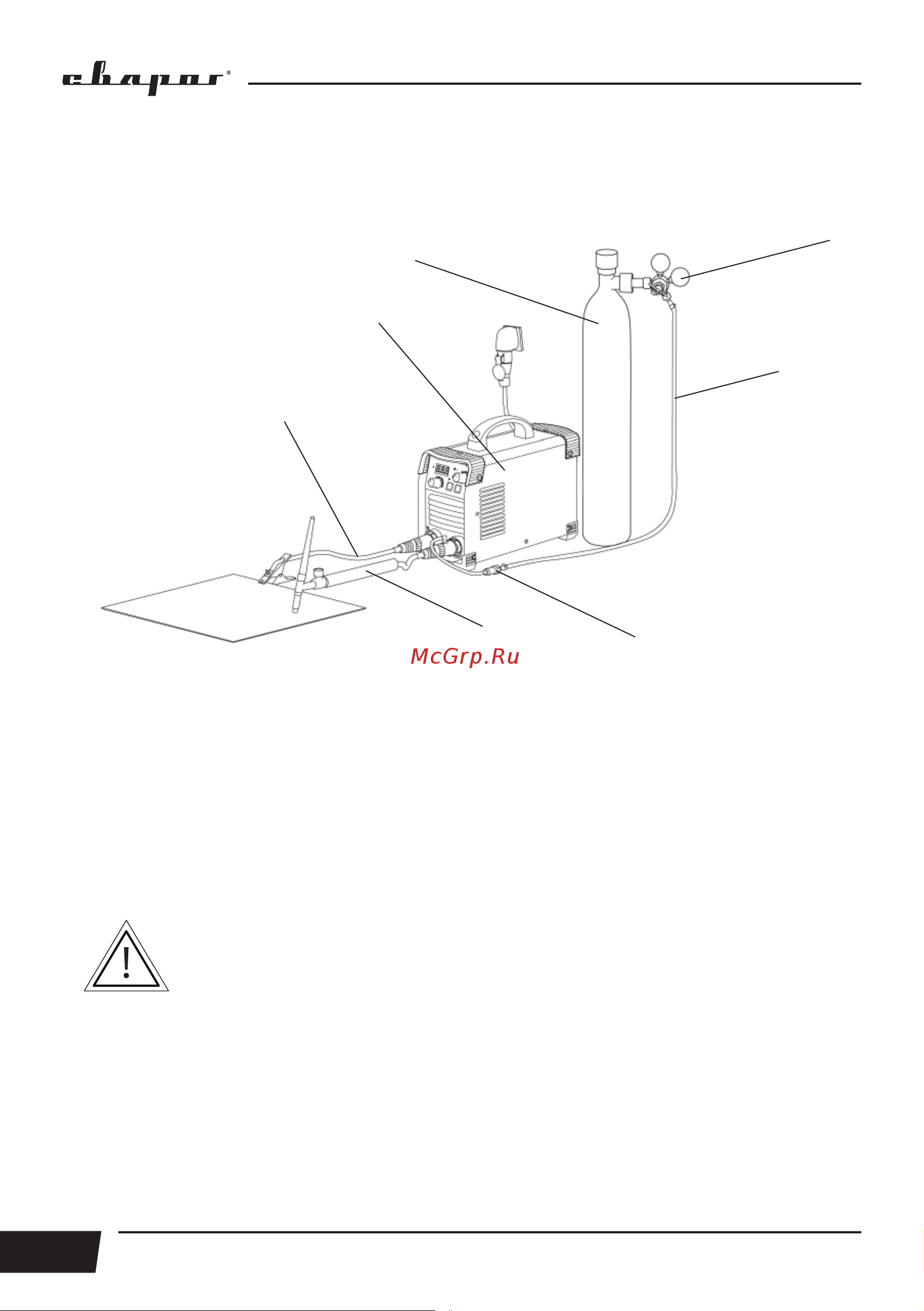

Схема подключения аппарата для TIG Lift сварки показана на рисунке 11.1.
Рис. 11.1. Схема подключения оборудования.
1) Клемма заземления. 2) Сварочный аппарат. 3) Баллон с газом (Аргон). 4) Регулятор расхода
газа. 5) Газовый шланг. 6) Быстросъемное соединение. 7) Вентильная горелка.
1. Подключите аппарат к электрической сети.
2. На передней панели сварочного аппарата имеется два панельных разъема: «+» и «-».
Подключите вентильную горелку для аргонодуговой сварки в разъем «-», а клемму заземле-
ния подключите в разъем «+» (См. рис. 11.1).
При неплотном подсоединении кабелей возможны выгорания
панельных розеток и выход из строя источника питания.
3. Подсоедините газовый шланг к газовому разъему вентильной горелки. Используйте
быстросъемное соединение (См. таблицу 11.1) и к газовому редуктору, присоединенному к
баллону.
При подключении баллон и редуктор должны быть закрыты. Система газоснабжения,
состоящая из газового баллона, редуктора и газового шланга, должна иметь плотные соеди-
нения (используйте винтовые хомуты), чтобы обеспечить надежную подачу газа и защиту
сварочного шва.
