Таблица 6.1. Панельная розетка.
Модель
Наименова-
ние
Сечение
кабеля, мм
Ø, мм
REAL ARC
250 (Z231)
Панельная
розетка
35-50
35-50 13
Инверторный сварочный аппарат обладает следующими функциями:
Antistick: данная функция устраняет прилипание электрода к изделию. Аппарат автомати-
чески снижает ток до минимального, чтобы не допустить перегрева электрода (См. рис. 6.2).

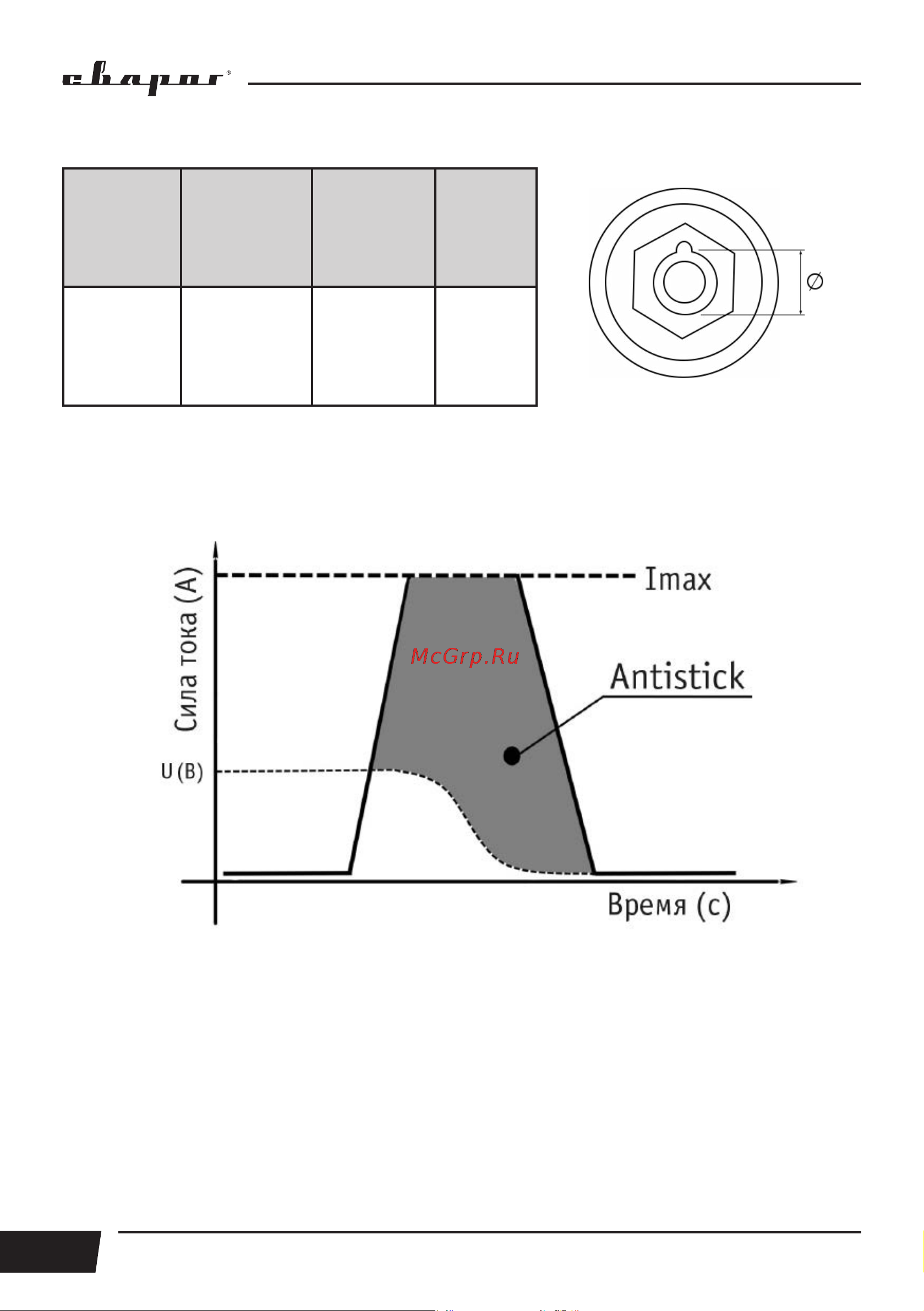

Рис. 6.2. Antistick.
Горячий старт: для обеспечения лучшего поджига дуги в начале сварки инвертор автома-
тически повышает сварочный ток. Это позволяет значительно облегчить начало сварочного
процесса (См. рис. 6.3).
