23
REAL ARC 250 (Z231)

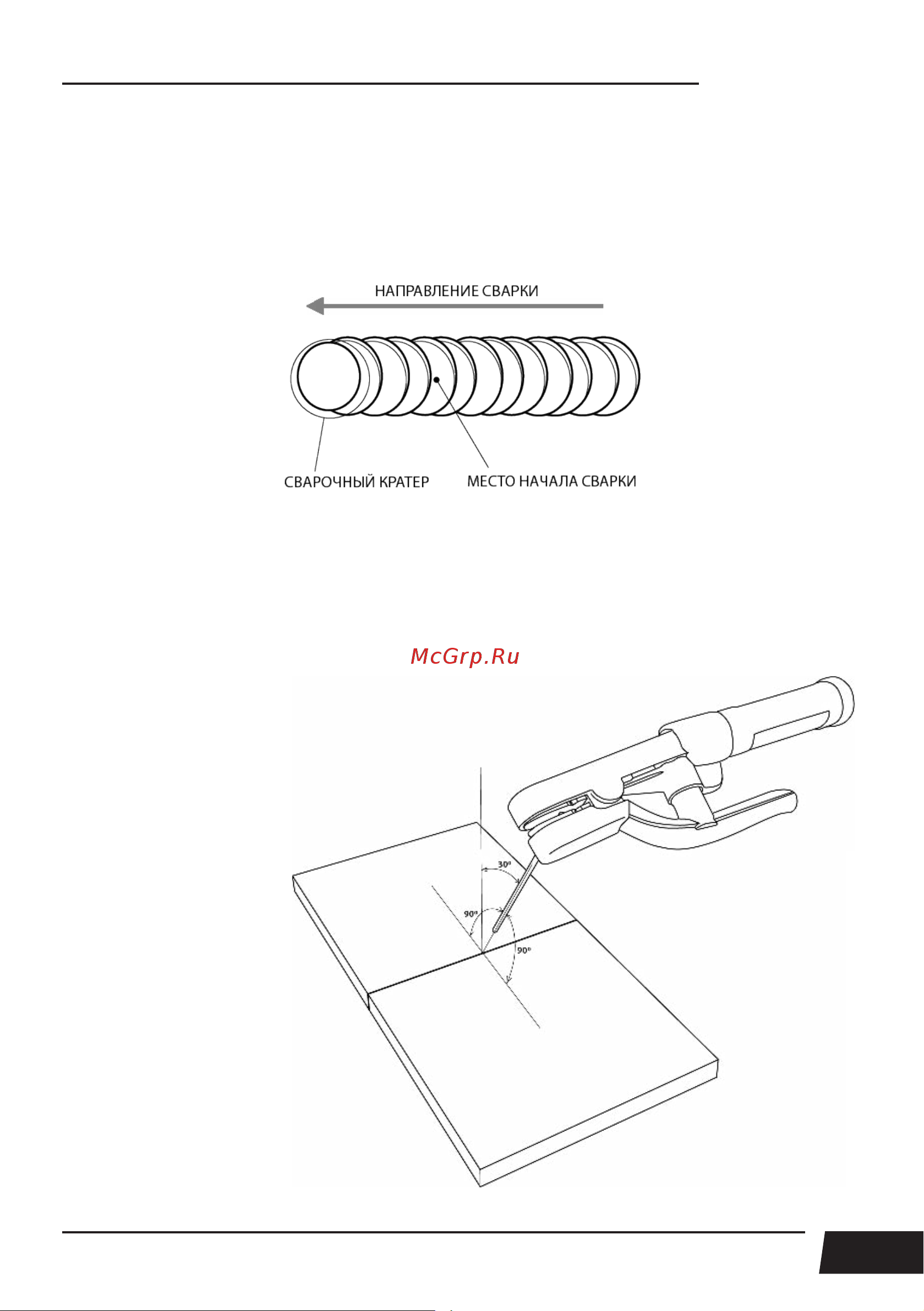

При горении дуги в жидком металле образуется кратер (См. рис. 9.4), являющийся местом
скопления неметаллических включений, что может привести к возникновению трещин. Поэ-
тому в случае обрыва дуги (а также при смене электрода) повторное зажигание следует про-
изводить позади кратера и только после этого производить процесс сварки. Не допускайте
затекания жидкого металла впереди дуги.
Рис. 9.4. Начало сварки при смене электрода.
Старайтесь заканчивать сварку заваркой кратера. Это достигается путем укорачивания
дуги вплоть до частых кратковременных замыканий.
Углы наклона
электрода при сварке
стыкового соединения.
