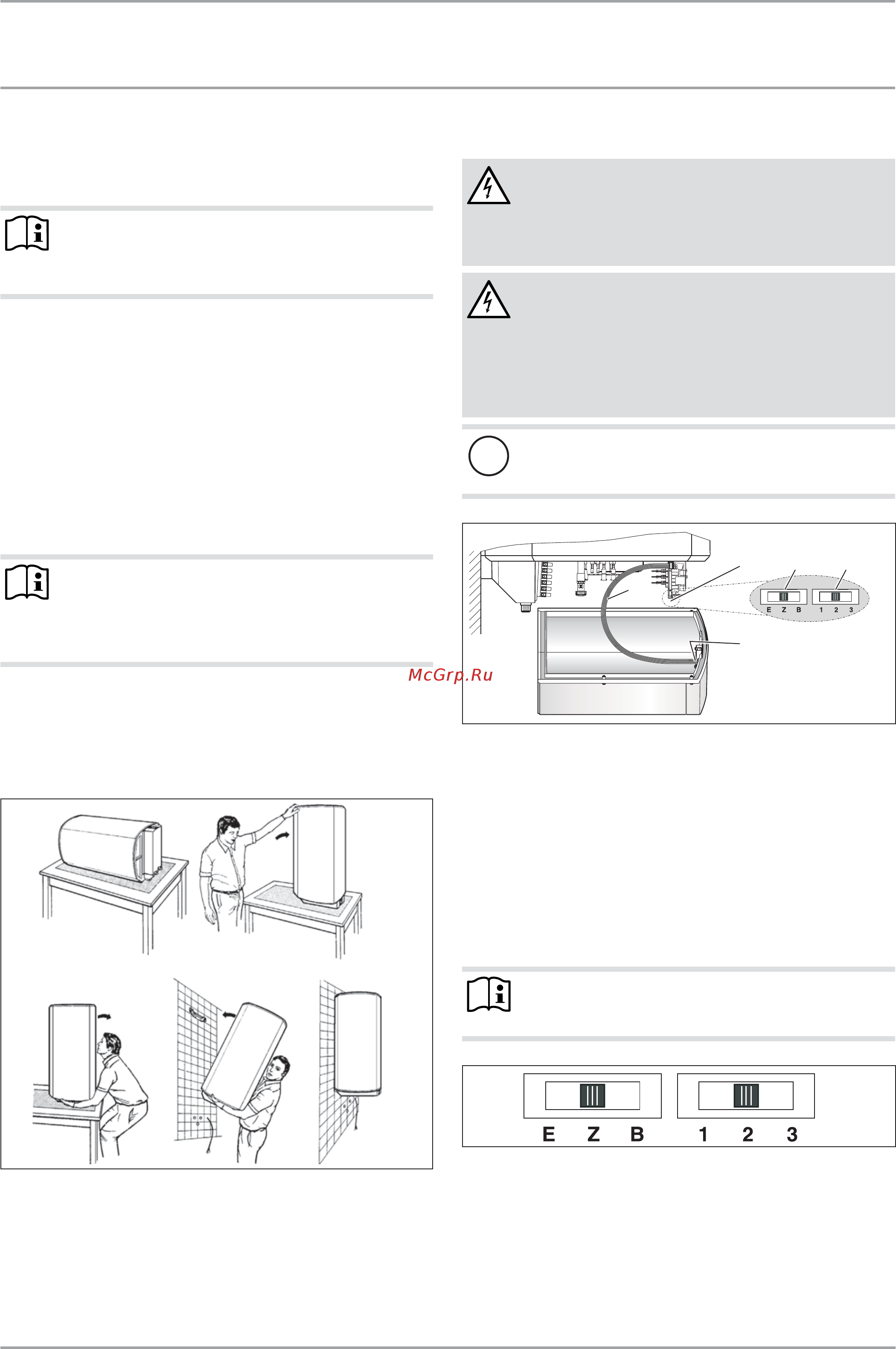

72 | SHZ LCD www.stiebel-eltron.com
МОНТАЖ
Монтаж
10. Монтаж
10.1 Подключение воды
Указание
Все работы по подводу воды и монтажу прибора
необходимо производить в соответствии с ин-
струкцией.
Закрытого типа (напорный) для снабжения
нескольких точек отбора
f Предохранительный узел нужно вмонтировать в тру-
бопровод подачи холодной воды. При этом подходя-
щий предохранительный узел необходимо подобрать
в зависимости от статического давления.
f Соблюдать указания из инструкции по монтажу предо-
хранительного узла.
Открытого типа (безнапорный) для снабжения одной
точки отбора
Указание
Нельзя перекрывать слив и блокировать поворот-
ный рычаг арматуры.
Нельзя использовать регуляторы струи или аэра-
торы.
f Тщательно промыть.
f Нужно использовать рекомендованную нами арматуру
открытого типа.
10.2 Монтаж прибора
26_02_01_0424
10.3 Электрическое подключение
ПРЕДУПРЕЖДЕНИЕ опасность поражения элек-
трическим током
Все работы по установлению электрических сое-
динений и монтажу необходимо производить в
соответствии с инструкцией.
ПРЕДУПРЕЖДЕНИЕ опасность поражения элек-
трическим током
Подключение к электросети допустимо только
при наличии постоянной проводки в исполне-
нии с извлекаемым кабельным вводом. Прибор
должен отсоединяться от сети с раствором всех
контактов минимум 3ММ на всех полюсах.
Материальный ущерб
Прибор должен быть подключен к защитному про-
воду!
26_02_07_0201_
4
132
5
4
1 Электронный блок регулирования
2 Переключатель режимов работы
3 Переключатель мощности
4 Электронный блок управления
5 Соединительный кабель для электронных модулей
f Вывернуть 4 винта.
f Снять нижнюю крышку.
f Вытянуть по направлению вниз кабельный ввод, при-
жав при этом фиксатор.
f Пропустить питающий кабель через кабельный ввод и
снова зафиксировать его.
Указание
Переключать мощность и режим разрешается
только при условии отключения от сети.
26_02_07_0204_
E Одноконтурный режим
Z Двухконтурный режим
B Режим бойлера
1 Мощность 1
2 Мощность 2
3 Мощность 3
