ЭКСПЛУАТАЦИЯ
Описание устройства
64 | SHZ LCD www.stiebel-eltron.com
3. Описание устройства
Прибор представляет собой электрический нагреватель
водопроводной воды с режимом стандартного и быстрого
нагрева. Электронная система регулирования упрощает
выполнение энергосберегающей настройки. В зависимо-
сти от электропитания и его характеристик при отборе
воды производится автоматический нагрев до настроен-
ной температуры. Стандартная индикация информирует о
количестве смешанной воды, которая имеется в наличии,
о состоянии нагрева и об экономном режиме ECO. Кроме
того, возможна индикация неисправностей и образования
накипи на фланце с нагревательным ТЭНом.
Стальной внутренний бак имеет специальное эмалевое по-
крытие и оснащен защитным анодом с наложением тока.
При подключенном сетевом электропитании анод обеспе-
чивает активную защиту внутреннего бака от коррозии.
При подключенном сетевом электропитании прибор во
всех режимах защищен от замерзания. Прибор своевре-
менно включается и отключается после нагрева воды до
нужной температуры. Прибор не защищает трубы водо-
провода и предохранительный комплект от замерзания.

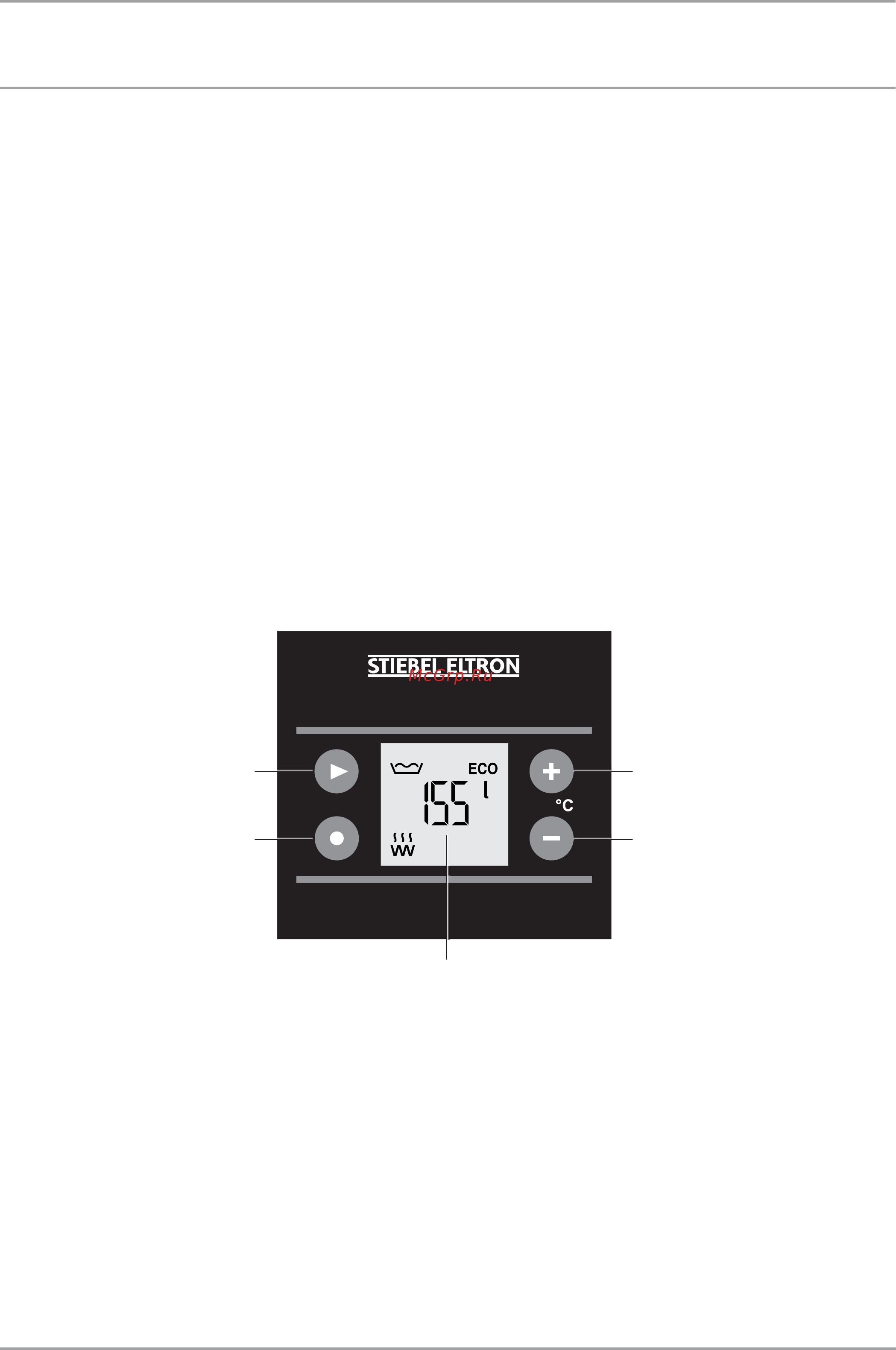

Настройка заданной
температуры:
Кнопка меню Кнопка «плюс»
Кнопка быстрого нагрева Кнопка «минус»
Стандартная индикация с указанием
имеющегося количества смешанной воды
Можно эксплуатировать прибор в одноконтурном, двух-
контурном режиме или в режиме бойлера.
Одноконтурный режим
При таком режиме работы прибор автоматически произ-
водит нагрев при любой настройке заданной температуры
согласно подключенной мощности нагрева.
Двухконтурный режим
При любой заданной температуре прибор автоматически
нагревает воду в период действия тарифов для внепиковых
нагрузок (время, указанное предприятием энергоснабже-
ния) согласно подключенной мощности нагрева. Дополни-
тельно можно включить быстрый нагрев.
Режим бойлера
Прибор выполняет нагрев после нажатия кнопки быстро-
го нагрева. При достижении установленной температуры
прибор выключается и больше не включается.
