ЭКСПЛУАТАЦИЯ
Настройки
www.stiebel-eltron.com SHZ LCD | 67
РУССКИЙ

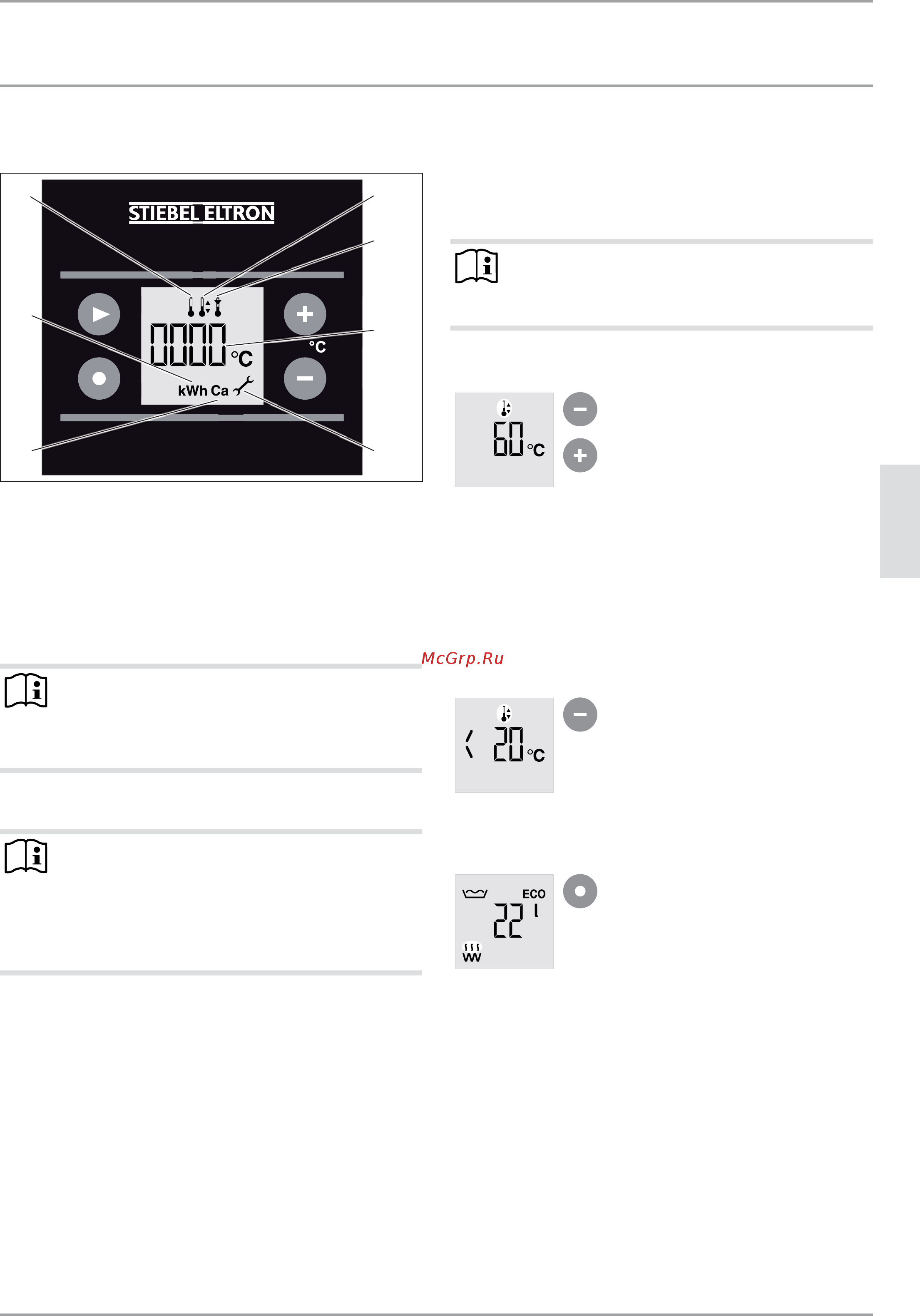

4.3 Другие возможные символы
стандартной индикации
HOFWURQLF FRPIRUW
1
2
4
3
7
6
5
26_02_07_0206_
F
RP
IRU
W
HOF
WUR
QL
1 Символ заданной температуры
2 Символ ограничения температуры
3 Индикация значения для активного символа
4 Символ «Техобслуживание / Неисправности»
5 Символ образования накипи
6 Символ потребления энергии
7 Символ температуры на выходе
4.3.1 Символ образования накипи
Указание
При появлении на дисплее стандартной индикации
символа образования накипи «Ca» рекомендуется
удалить накипь с фланца с нагревательным ТЭНом.
Об этом следует сообщить специалисту.
4.3.2 Символ «Техобслуживание / Неисправности»
Указание
При появлении на дисплее стандартной индика-
ции символа «Техобслуживание / Неисправность»
следует поставить в известность специалиста. Если
символ на дисплее мигает, и нагрев воды не про-
изводится, то в обязательном порядке необходимо
поставить в известность специалиста.
4.4 Стандартные настройки
4.4.1 Быстрая настройка с помощью кнопок
Эти настройки можно произвести непосредственно с по-
мощью кнопок у дисплея стандартной индикации.
Указание
При каждом действии прибор автоматически пере-
ходит в режим стандартной индикации, и настро-
енное значение сохраняется в памяти.
4.4.2 Настройка заданной температуры
При помощи кнопок «плюс» и
«минус» следует настроить задан-
ную температуру в диапазоне от 20
до 85°C (заводская настройка).
Появляется символ заданной темпе-
ратуры.
Если в режиме ECOPlus или ECODynamic выбрать значение
заданной температуры, отличное от 60°C, энергосберегаю-
щий режим автоматически переключится на ECOComfort.
Более подробная информация приведена в главе «На-
стройки энергосберегающего режима в стандартной ин-
дикации».
4.4.3 Выключение
Если установить заданную темпера-
туру с помощью кнопки «минус» на
величину менее 20°C, то активной
остается только функция защиты от
замерзания.
4.4.4 Быстрый нагрев
Нажать кнопку быстрого нагрева.
Появляется символ нагрева.
Двухконтурный режим
Быстрый нагрев включается с помощью кнопки. Для этого
можно также установить дистанционное управление. При
достижении заданной температуры быстрый нагрев вы-
ключается и больше не включается.
Режим бойлера
Прибор нужно включить кнопкой быстрого нагрева. При
достижении установленной температуры прибор выклю-
чается и больше не включается.
