www.stiebel-eltron.com SHZ LCD | 79
РУССКИЙ
МОНТАЖ
Технические характеристики

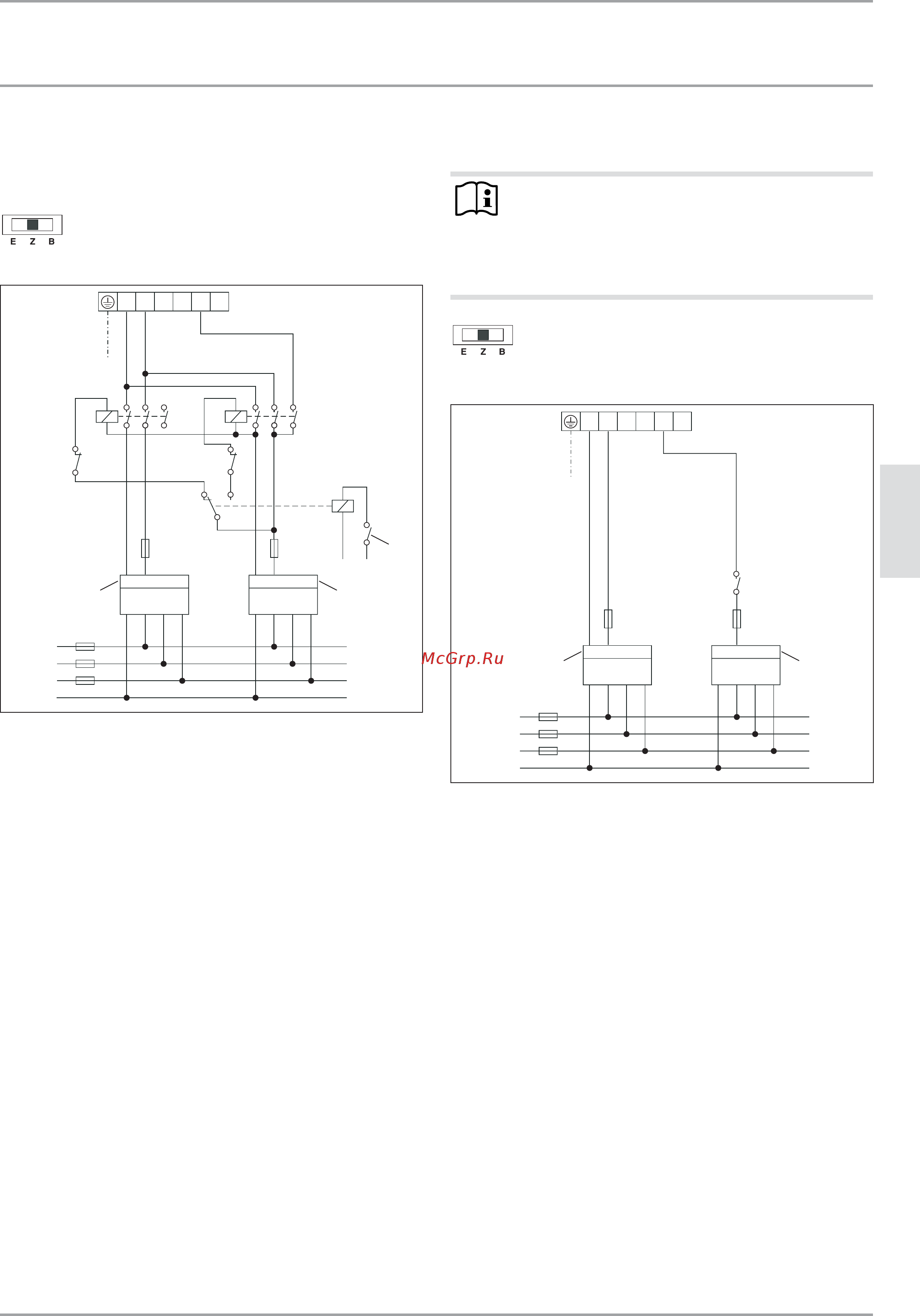

16.2.3 Двухконтурный режим
Двухканальный счетчик с контактом для
подключения к системе энергоснабжающего
предприятия, однофазн.
1/N/PE ~ 230 В
///1
.
.
.
.
/
/
/
1
26_02_07_0252_
1
23
1 Контакт для подключения энергоснабжающего
предприятия
2 Тариф для внепиковых нагрузок
3 Тариф для пиковых нагрузок
Специальное подключение без внешних контакторов
для переключения тарифа
Указание
Если отсутствуют внешние контакторы для пере-
ключения тарифа, то во время действия тарифа для
внепиковых нагрузок расчет потребления и далее
производится посредством счетчика тарифа для
пиковых нагрузок.
1/N/PE ~ 230 В
///1
/
/
/
1
26_02_07_0256_
23
2 Тариф для внепиковых нагрузок
3 Тариф для пиковых нагрузок
f Если последующее расширение электрооборудования
путем подключения соответствующих контакторов не-
возможно, то следует в обязательном порядке обеспе-
чить электроподключение с дополнительным разде-
лением тарифов для внепиковых и пиковых нагрузок
(принадлежность: комплект для переоборудования
реле).
