76 | SHZ LCD www.stiebel-eltron.com
МОНТАЖ
Технические характеристики
16. Технические характеристики

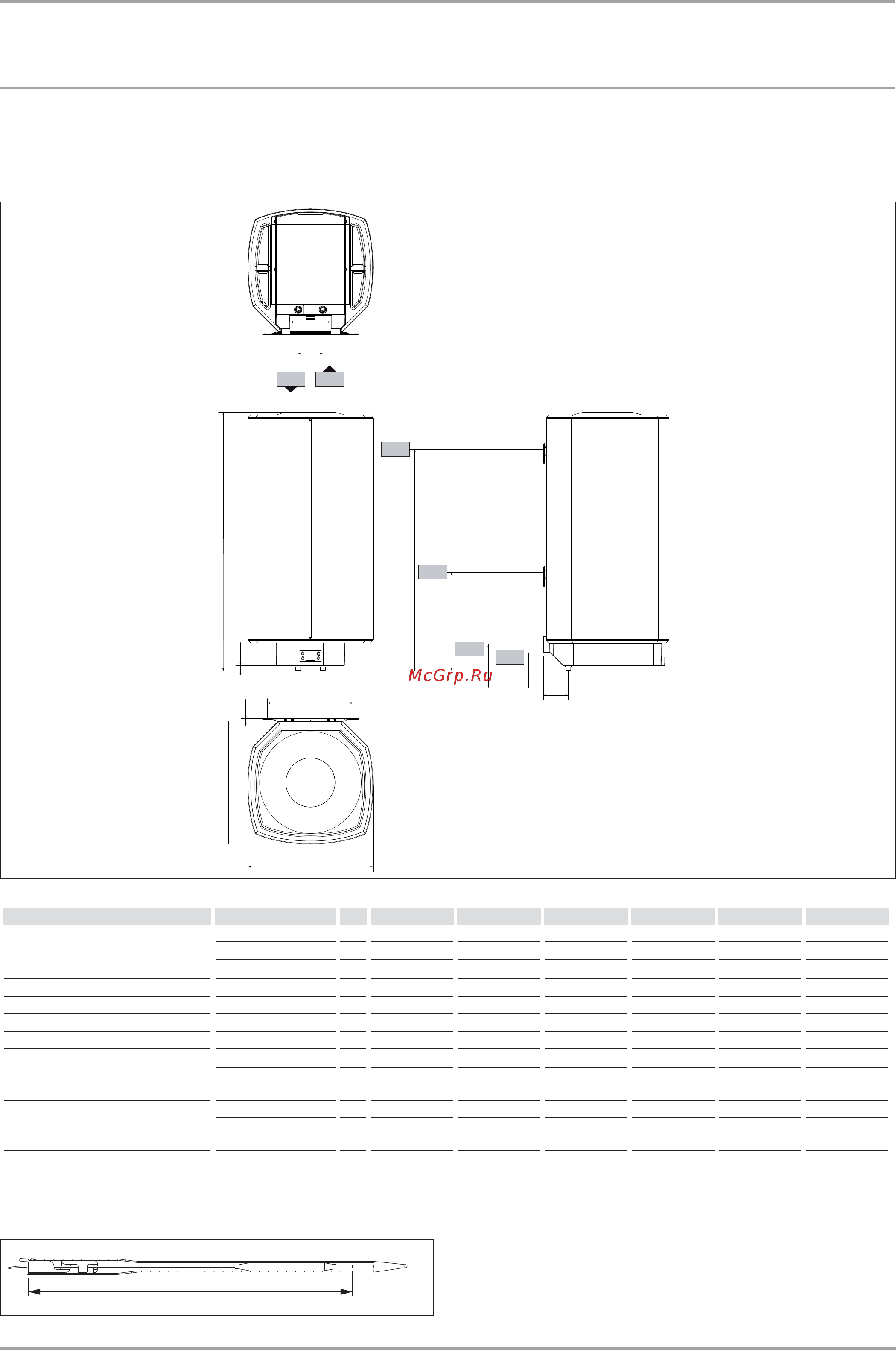

16.1 Размеры и соединения
D
D
D
F
F
L
L
E
E
D0000021508
SHZ 30 LCD SHZ 50 LCD SHZ 80 LCD SHZ 100 LCD SHZ 120 LCD SHZ 150 LCD
a10 Прибор
Высота ММ 770 740 1050 1050 1210 1445
a20
Ширина ММ 410 510 510 510 510 510
a30 Глу бина ММ 420 510 510 510 510 510
b02 Ввод для электр. кабеля 1
b03 Ввод для электр. кабеля 2
c01 Подвод холодной воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
c06 Выпуск. труба горячей воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
i14 Планка для подвешивания 1
Высота ММ 700 600 900 900 900 110 0
макс. диаметр кре-
пежного винта
ММ 12 12 12 12 12 12
i15 Планка для подвешивания 2
Высота ММ 300 300
макс. диаметр кре-
пежного винта
ММ 12 12
16.1.1 Глубина погружения предохранительного
ограничителя температуры
26_02_07_0203_
