ЭКСПЛУАТАЦИЯ
Настройки
www.stiebel-eltron.com SHZ LCD | 65
РУССКИЙ

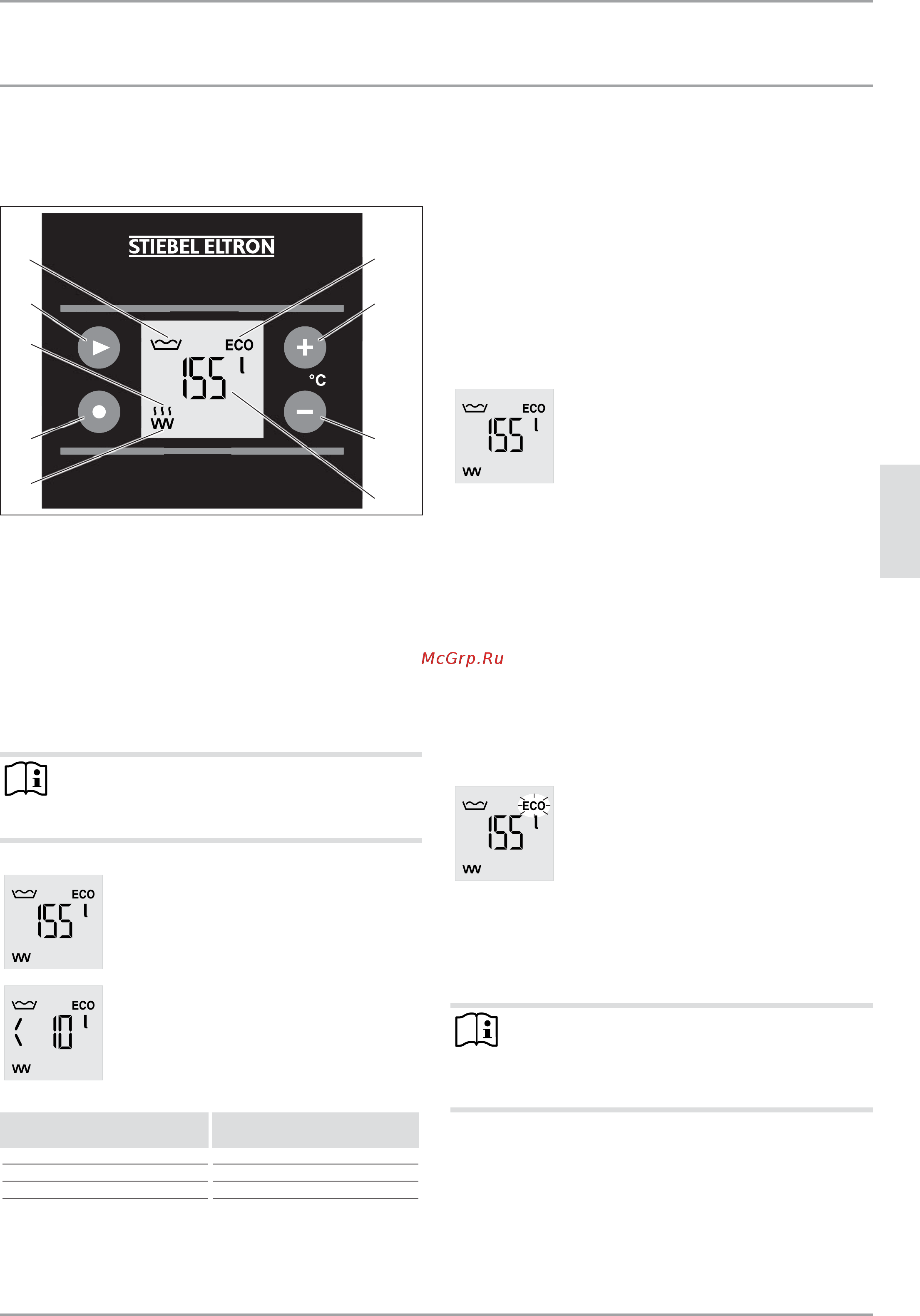

4. Настройки
4.1 Элементы управления
HOFWURQLF FRPIRUW
26_02_07_0205_
P
IRU
W
HOF
WUR
1
2
3
4
9
8
7
6
5
1 Символ экономного режима
2 Кнопка «плюс»
3 Кнопка «минус»
4 Индикация количества смешанной воды в литрах
5 Символ нагревательного элемента
6 Кнопка быстрого нагрева
(в двухконтурном режиме или в режиме бойлера)
7 Символ нагрева
8 Кнопка меню
9 Символ количества смешанной воды
4.1.1 Индикация количества смешанной воды
Указание
При заданной температуре менее 40°C на дисплее
показывается не количество смешанной воды, а на-
стройка заданной температуры.
На дисплее показано доступное количе-
ство смешанной воды с температурой 40°C
при температуре холодной воды 15°C.
Если доступное в данный момент количе-
ство смешанной воды менее 10л, появля-
ется индикация «<10l».
Потребность в горячей воде Количество смешанной воды с
температурой 40°C
для принятия ванны 120-150 л
для принятия душа 30-50л
для мытья рук 2-5 л
Доступное количество смешанной воды зависит от раз-
мера резервуара накопительного водонагревателя и на-
строенного значения заданной температуры.
4.1.2 Символ нагрева
Символ появляется во время нагрева воды прибором.
4.2 Энергосберегающие настройки в
стандартной индикации
4.2.1 Символ экономного режима
ECOComfort (заводская настройка)
Этот энергосберегающий режим обеспечивает постоянное
наличие максимального количества горячей воды и, сле-
довательно, наивысший уровень комфорта.
Появляется символ ECO.
В энергосберегающем режиме ECO Comfort
заданная температура автоматически сни-
жается до 60°C, если было настроено более
высокое значение заданной температуры.
- 1 неделя после ввода в эксплуатацию
(заводская настройка: 85°C)
- 1 неделя после настройки заданной
температуры выше 65°C
Этот режим можно включить сразу после ввода в эксплуа-
тацию, для этого следует настроить заданную температуру
на 60°C или ниже (см. главу «Стандартные настройки / На-
строить заданную температуру»).
ECO Plus (при одноконтурном режиме)
Преимущество этого режима в экономии энергии, посколь-
ку дополнительный нагрев включается только после от-
бора большого количества горячей воды.
Появляется мигающий символ ECO.
Заданная температура сразу же автомати-
чески устанавливается на 60°C.
В режиме ECO Plus прибор автоматически
производит нагрев до заданной темпера-
туры только после отбора не менее 40%
объема резервуара.
Этот режим можно выбрать в меню (см. главу «Индикация
и регулирование настроек меню / режима ECO»).
Указание
При изменении заданной температуры в энер-
госберегающем режиме ECO прибор автоматиче-
ски переключается в энергосберегающий режим
ECOComfort.
