www.stiebel-eltron.com SHZ LCD | 73
РУССКИЙ
МОНТАЖ
Ввод в эксплуатацию
Указание
При специальном подключении без внешних кон-
такторов для переключения тарифа (двухконтур-
ный режим, измерение двумя счетчиками, 1 фазн.
/N/PE~230В) следует соблюдать положения главы
«Технические характеристики / электрические
схемы и соединения».
f Выбрать мощность и режим работы посредством
переключателей на электронном блоке регулирова-
ния, затем выбрать желаемое подключение (см. главу
«Технические характеристики / электрические схемы и
соединения»).
f Шариковой ручкой отметить на заводской табличке
крестиком выбранную для подключения мощность и
напряжение.
f При необходимости подключить к соединительной
клемме сети пульт дистанционного управления для
ускоренного нагрева.
10.4 Завершение монтажа
f Вставить 5-контактный штекер соединительного кабе-
ля в гнездо электронного блока управления, поз. X2.
f Установить нижнюю крышку на место.
f Завинтить 4 винта.
Прибор закрытого (напорного) типа:
f Соединить предохранительный узел с прибором, ис-
пользуя для крепления труб резьбовое соединение.
Прибор открытого (безнапорного) типа
f Привинтить арматуру к прибору.
11. Ввод в эксплуатацию
11.1 Первый ввод в эксплуатацию
f Держать вентиль горячей воды открытым до тех пор,
пока прибор не заполнится водой, а из системы трубо-
проводов не уйдет воздух.
f Нужно учитывать максимально допустимый расход
при полностью открытой арматуре (см. главу «Техниче-
ские характеристики / Таблица параметров»).
f Прибор закрытого (напорного) типа:
При необходимости уменьшить расход на дросселе
предохранительного узла.
Смонтировать продувочный трубопровод предохра-
нительного узла с постоянным уклоном вниз.
Необходимо соблюдать указания из инструкции по
монтажу предохранительного узла.
f Подать сетевое напряжение.
f Проверить работу прибора. При необходимости про-
верить функцию ускоренного нагрева.
f Прибор закрытого (напорного) типа:
Проверить работоспособность предохранительного
узла.
Если после ввода в эксплуатацию достигнута температура
на выходе 55°C, температура автоматически компенси-
руется и включается функция распознавания накипи. Для
этого примерно нагрев прерывается примерно на 5 минут.
11.1.1 Передача устройства
f Объяснить пользователю принцип работы прибора и
ознакомить его с правилами использования прибора.
f Указать пользователю на возможные опасности, осо-
бенно на опасность получения ожога.
f Передать данную инструкцию.
11.2 Повторный ввод в эксплуатацию
См. главу «Первый ввод в эксплуатацию».

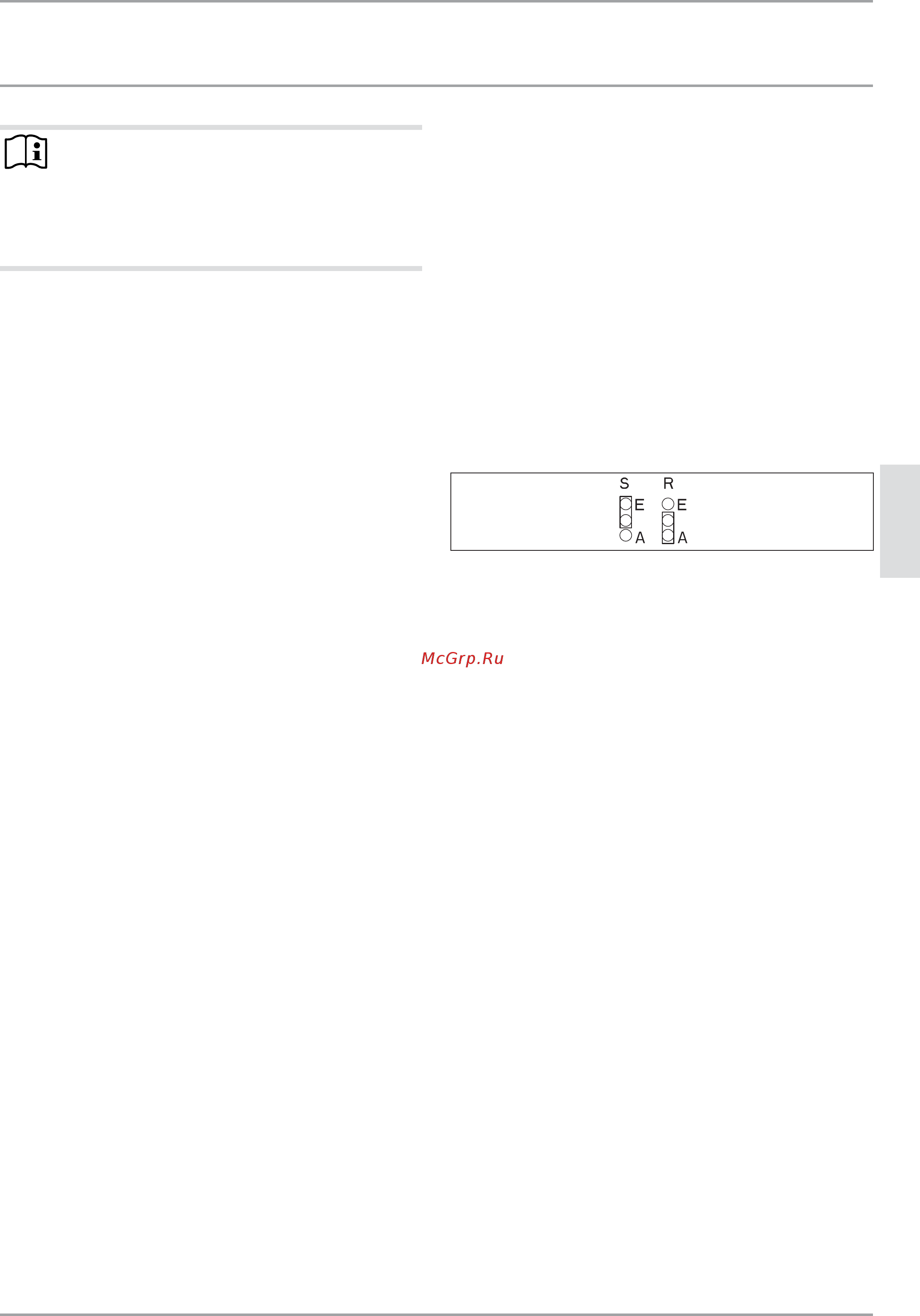

12. Настройки
26_02_07_0320
(См. также главу «Технические характеристики / Электри-
ческие схемы и соединения»).
12.1 Включение производственного режима
f Для включения производственного режима переста-
вить соответствующую перемычку.
S Перемычка ECO (энергосберегающий режим)
E ECOВКЛ. (заводская настройка)
A ECO ВЫКЛ. (производственный режим)
12.2 Включение управления рециркуляцией
f Для включения режима управления рециркуляцией
переставить перемычку.
R Перемычка управления рециркуляцией
E Управление рециркуляцией ВКЛ.
A Управление рециркуляцией ВЫКЛ (заводская
настройка)
13. Вывод из эксплуатации
f Обесточить прибор с помощью предохранителя до-
машней электрической сети.
f Опорожнить прибор. См. главу «Техобслуживание /
Опорожнение прибора».
