78 | SHZ LCD www.stiebel-eltron.com
МОНТАЖ
Технические характеристики

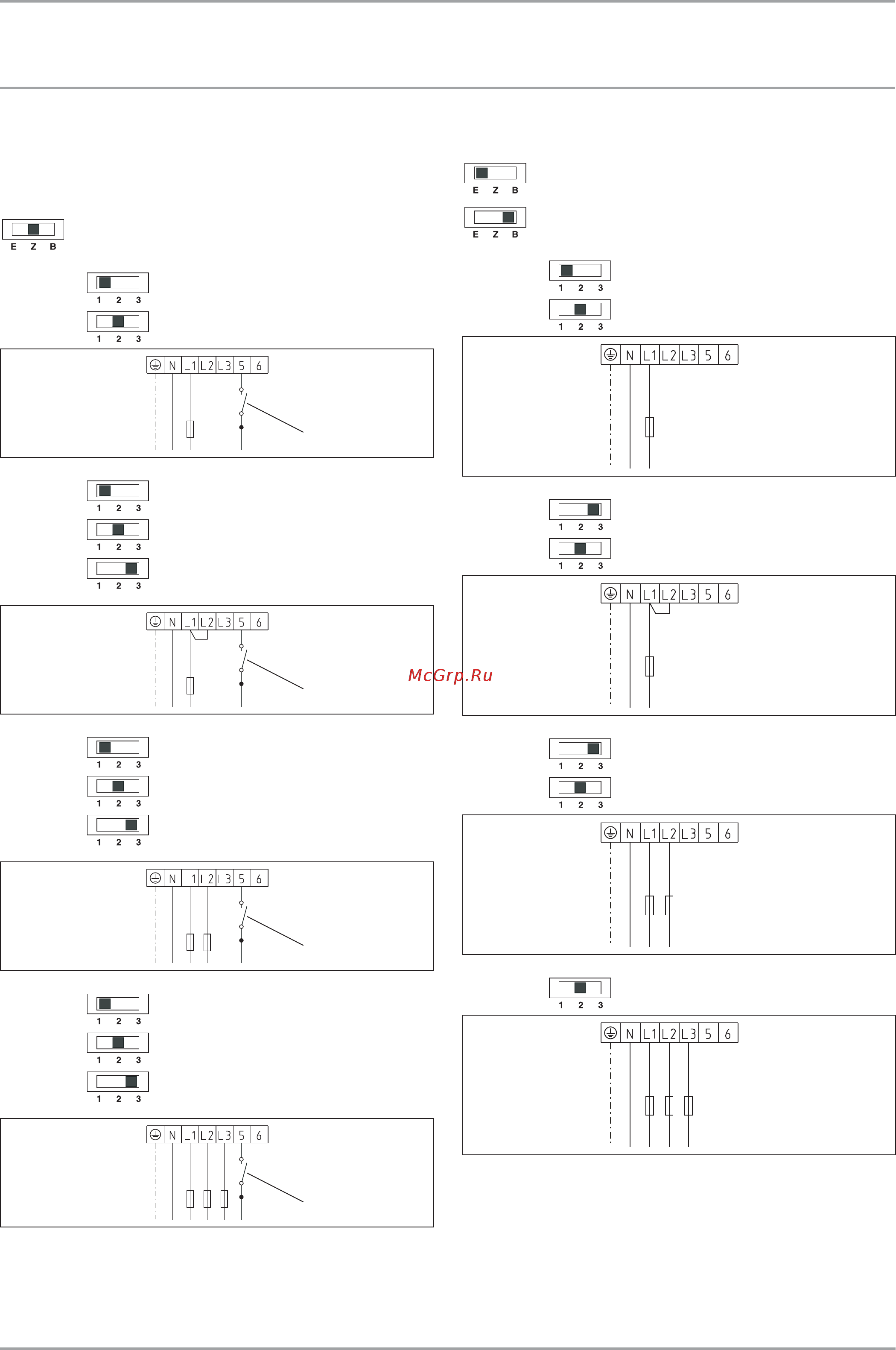

16.2.1 Двухконтурный режим
Одноканальный счетчик с контактом для
подключения к системе энергоснабжающего
предприятия
1/2 кВт 1/N/PE ~ 230 В
2/2 кВт 1/N/PE ~ 230 В
1
1
26_02_07_0248_
1/4 кВт 1/N/PE ~ 230 В
2/4 кВт 1/N/PE ~ 230 В
3/4 кВт 1/N/PE ~ 230 В
1
1
26_02_07_0249_
1/4 кВт 2/N/PE ~ 400 В
2/4 кВт 2/N/PE ~ 400 В
3/4 кВт 2/N/PE ~ 400 В
1
1
26_02_07_0250_
1/6 кВт 3/N/PE ~ 400 В
2/6 кВт 3/N/PE ~ 400 В
3/6 кВт 3/N/PE ~ 400 В
1
1
26_02_07_0251_
1 Контакт для подключения энергоснабжающего
предприятия
16.2.2 Одноконтурный режим и режим бойлера
1 кВт 1/N/PE ~ 230 В
2 кВт 1/N/PE ~ 230 В
26_02_07_0244_
3 кВт 1/N/PE ~ 230 В
4 кВт 1/N/PE ~ 230 В
26_02_07_0245_
3 кВт 2/N/PE ~ 400 В
4 кВт 2/N/PE ~ 400 В
26_02_07_0246_
6 кВт 3/N/PE ~ 400 В
26_02_07_0247_
