80 | SHZ LCD www.stiebel-eltron.com
МОНТАЖ
Технические характеристики

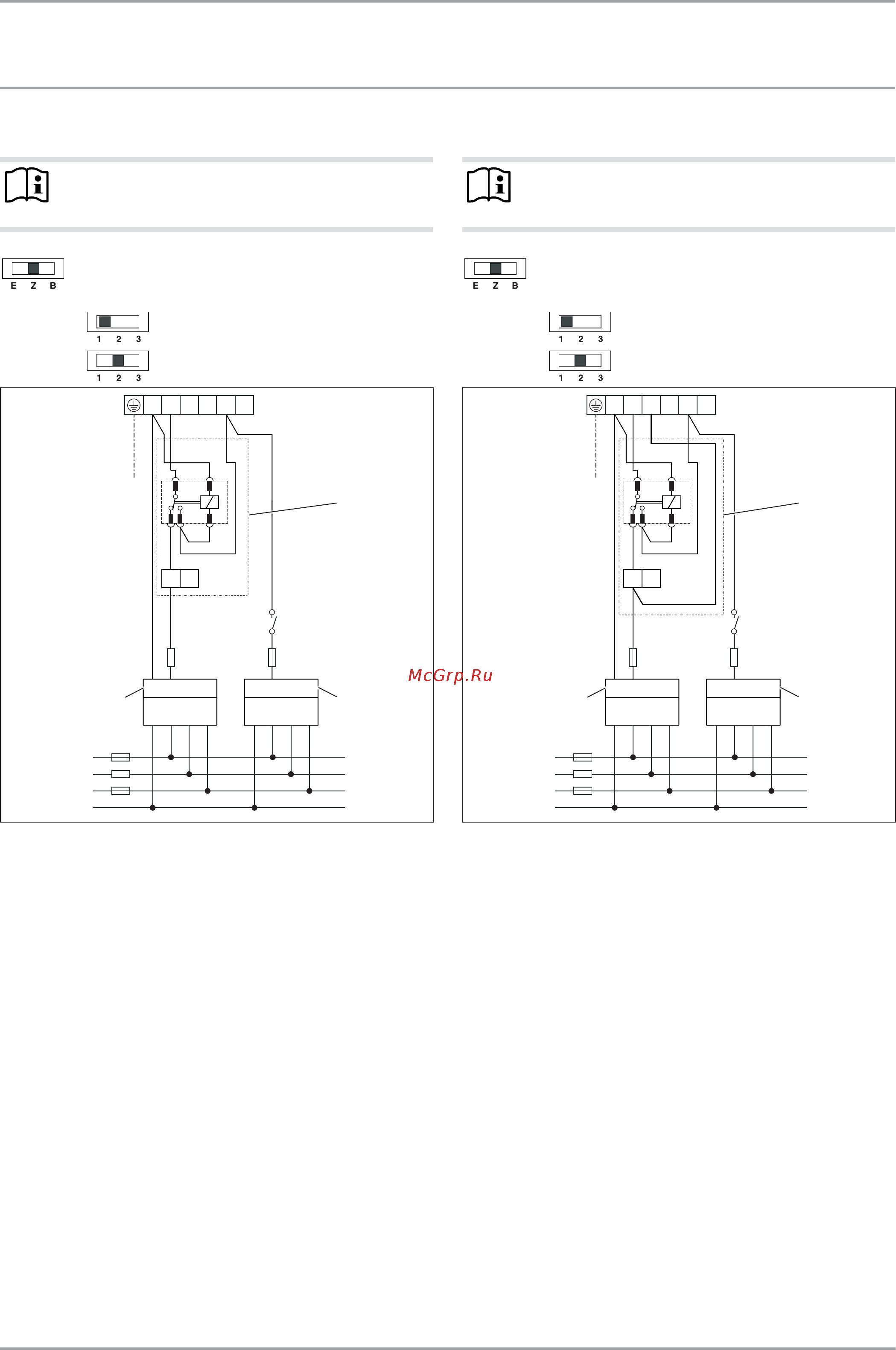

Переоборудование – вариант подключения 1:
Указание
На переключателе мощности запрещается выпол-
нять настройку 3.
1/2 кВт 1/N/PE ~ 230 В
2/2 кВт 1/N/PE ~ 230 В
///1
%
$
/
/
/
1
26_02_07_0257_
2
4
3
2 Тариф для внепиковых нагрузок
3 Тариф для пиковых нагрузок
4 Принадлежность «комплект для переоборудования
реле»
Переоборудование – вариант подключения 2:
Указание
На переключателе мощности запрещается выпол-
нять настройку 3.
1/4 кВт 1/N/PE ~ 230 В
2/4 кВт 1/N/PE ~ 230 В
///1
%
$
/
/
/
1
26_02_07_0258_
2
4
3
2 Тариф для внепиковых нагрузок
3 Тариф для пиковых нагрузок
4 Принадлежность «комплект для переоборудования
реле»
f Установить перемычку 8-L2. Стоимость быстрого на-
грева в период действия тарифа для внепиковых на-
грузок рассчитывается по смешанной схеме для пико-
вых и внепиковых нагрузок.
