112 | Slovensko
1 609 929 S77 | (28.7.09) Bosch Power Tools
Vklop/izklop
Pred vklopom/izklopom naprave nastavite
globino rezkanja, glejte odstavek „Nastavitev
globine rezkanja“.
Za vklop električnega orodja pritisnite najprej
protivklopno zaporo 1 nato pritisnite
vklopno/izklopno stikalo 22 in ga držite
pritisnjenega.
POF 1400 ACE: Luč osvetli področje rezkanja.
Za izklop električnega orodja vklopno/izklopno
stikalo 22 spustite.
POF 1400 ACE: Luč počasi ugasne.
Opozorilo: Iz varnostnih razlogov aretiranje
vklopno/izklopnega stikala 22 ni možno, ampak
mora biti le-to med delovanjem žage stalno
pritisnjeno.
Konstantna elektronika (POF 1400 ACE)
Konstantna elektronika skrbi za domala
konstantno število vrtljajev v prostem teku in pri
obremenitvi ter zagotavlja enakomerno delovno
storilnost.
Nastavitev globine rezkanja
(glejte sliko D)
f Nastavitev globine rezkanja je dovoljena
samo pri izklopljenem električnem orodju.
Za grobo nastavitev globine rezkanja postopajte
takole:
– Električno orodje z montiranim rezkalnim
orodjem postavite na predmet, ki ga boste
obdelovali.
– POF 1400 ACE:

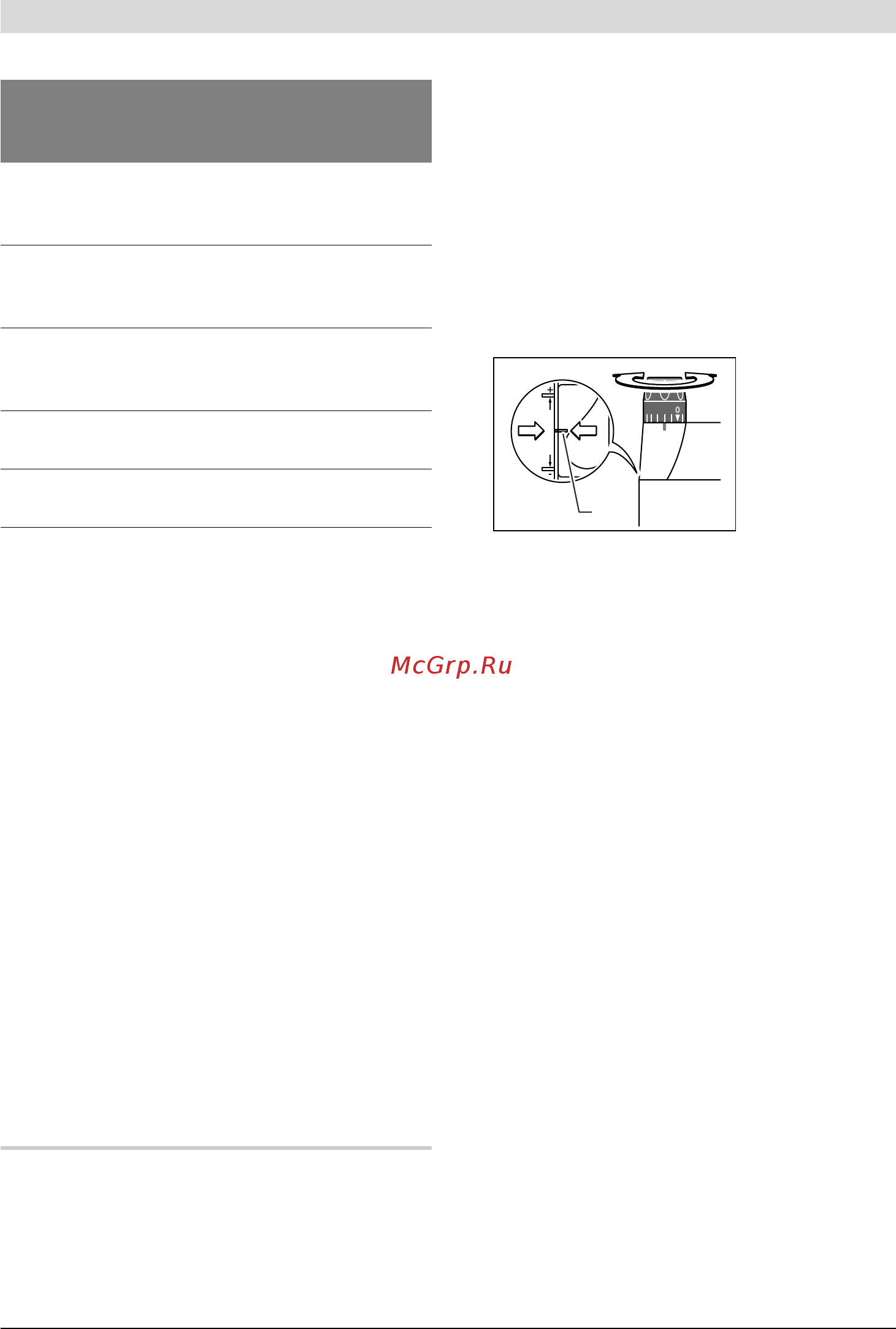

– Fino nastavitev s pomočjo vrtljivega gumba
18 nastavite na sredino. V ta namen
obračajte gumb 18, dokler se oznaki 19 ne
ujemata, tako kot je prikazano na sliki. Skalo
17 nato obrnite na „0“.
– Stopenjski prislon 9 nastavite na najnižjo
stopnjo; stopenjski prislon slišno zaskoči.
– POF 1200 AE: Zavrtite nastavitvene vijake za
stopenjski prislon 24 do sredine navznoter
oz. navzven.
– Odvijte krilni vijak na globinskem omejilu 11.
Globinsko omejilo 13 mora biti prosto
gibljivo.
– Pritisnite napenjalo za aretiranje globine
rezkanja 16 v smeri vrtenja n in vodite
zgornje rezkalno orodje počasi navzdol,
dokler se rezkalnik 21 dotakne površine
obdelovanca. Nato spustite napenjalo za
aretiranje globine rezkanja 16, da bi fiksirali
globino potopa.
Po potrebi potisnite napenjalo za aretiranje
globine rezkanja 16 v smeri vrtenja o, da bi
ga nato dokončno fiksirali.
– Globinsko omejilo 13 potiskajte navzdol, da
nasede na stopenjski prislon 9. Zasun z
indeksno oznako 12 na skali globine rezkanja
14 nastavite na položaj „0“.
– Globinsko omejilo 13 nastavite na želeno
globino rezkanja in trdno privijte krilni vijak
na globinskem omejilu 11. Pazite, da zasuna
z indeksno oznako 12 ne boste več premikali.
– Pritisnite napenjalo za aretiranje globine
rezkanja 16 v smeri vrtenja n in vodite
zgornje razkalno orodje v najvišjo pozicijo.
Obdelovanec Premer
rezkala
(mm)
Položaj
nastavitvenega
gumba 23
Trd les (bukev) 4 – 10
12 – 20
22 – 40
5 – 6
3 – 4
1 – 2
Mehek les (bor) 4 – 10
12 – 20
22 – 40
5 – 6
3 – 6
1 – 3
Iverne plošče 4 – 10
12 – 20
22 – 40
3 – 6
2 – 4
1 – 3
Plastika 4 – 15
16 – 40
2 – 3
1 – 2
Aluminij 4 – 15
16 – 40
1 – 2
1
19
OBJ_BUCH-336-002.book Page 112 Tuesday, July 28, 2009 10:14 AM
