Latviešu | 143
Bosch Power Tools 1 609 929 S77 | (28.7.09)
Elektroniskā gaitas stabilizēšana
(POF 1400 ACE)
Elektroniskais gaitas stabilizators uztur gandrīz
nemainīgu darbvārpstas griešanās ātrumu, slo-
dzei mainoties no brīvgaitas līdz maksimālajai
vērtībai, kas ļauj stabilizēt apstrādes režīmu.
Frēzēšanas dziļuma iestādīšana
(skatīt attēlu D)
f Frēzēšanas dziļuma iestādīšanu drīkst veikt
tikai izslēgtam elektroinstrumentam.
Lai aptuveni iestādītu frēzēšanas dziļumu,
rīkojieties šādi.
Novietojiet elektroinstrumentu ar tajā iestip-
rinātu frēzēšanas darbinstrumentu uz
apstrādājamā priekšmeta virsmas.
POF 1400 ACE:

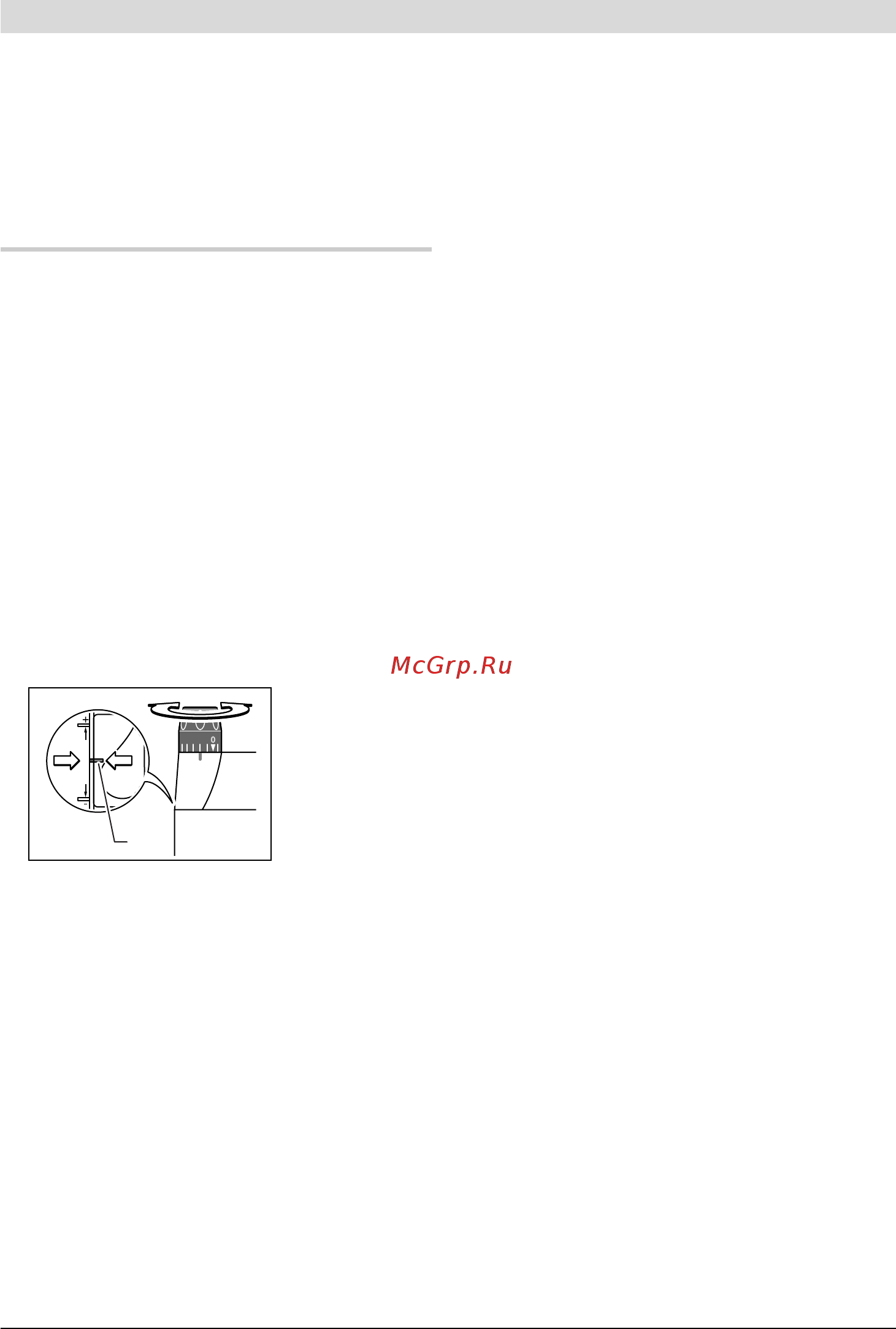

Ar roktura 18 palīdzību iestādiet frēzēšanas
dziļuma precīzās iestādīšanas ierīci vidējā
stāvoklī. Šim nolūkam grieziet rokturi 18, līdz
nulles punkta marķējuma atzīme 19 ieņem
stāvokli, kāds parādīts attēlā. Tad pagrieziet
skalu 17 stāvoklī „0“.
Pagrieziet pakāpjveida atduri 9 stāvoklī, kas
atbilst zemākajam līmenim; atdure fiksējas
šajā stāvoklī ar skaidri sadzirdamu klikšķi.
POF 1200 AE: pagrieziet pakāpjveida
atdures regulējošo skrūvi 24 par pusi
apgrieziena uz priekšu vai atpakaļ.
Atskrūvējiet atdurstieņa fiksēšanas
spārnskūvi 11 tā, lai atdurstieni 13 varētu
brīvi pārvietot.
Nospiediet frēzēšanas dziļuma fiksēšanas
sviru 16 virzienā n un lēni laidiet virsfrēzi
lejup, līdz frēzēšanas darbinstruments 21
pieskaras apstrādājamā priekšmeta virsmai.
Lai fiksētu frēzēšanas dziļumu, atlaidiet
frēzēšanas dziļuma fiksēšanas sviru 16.
Lai nostiprinātu frēzēšanas dziļuma
fiksēšanas sviru 16, pārvietojiet to virzienā o.
Pārvietojiet atdurstieni 13 lejup, līdz tas skar
pakāpjveida atduri 9. Pārvietojiet pārbīdāmo
marķieri 12 tā, lai tā marķējuma atzīme
sakristu ar iedaļu „0“ uz frēzēšanas dziļuma
skalas 14.
Iestādiet atdurstieni 13 stāvoklī, kas atbilst
vēlamajam frēzēšanas dziļumam, un stingri
pieskrūvējiet atdurstieņa fiksēšanas spārn-
skrūvi 11. Sekojiet, lai pārbīdāmais marķieris
12 vairs netiktu pārvietots.
Nospiediet frēzēšanas dziļuma fiksēšanas
sviru 16 virzienā n un pārvietojiet virsfrēzi
augšējā stāvoklī.
Ja frēzēšanas dziļums ir liels, frēzēšanas
operāciju ieteicams sadalīt un veikt vairākās
kārtās, katrā no tām izceļot daļu materiāla. Šim
nolūkam ir ērti Izmantojama pakāpjveida atdure
9. Pagrieziet frēzēšanas dziļuma ierobežotāja
pakāpjveida atduri stāvoklī, kas atbilst
zemākajam atdures līmenim, un iestādiet
vēlamo frēzēšanas dziļumu. Tad veiciet
frēzēšanu vairākās kārtās, sākotnējām kārtām
izmantojot augstākos pakāpjveida atdures
līmeņus.
POF 1200 AE: attālumu starp pakāpēm var
mainīt, griežot pakāpjveida atdures regulējošās
skrūves 24.
Frēzēšanas dziļuma precīza iestādīšana
(POF 1400 ACE)
Frēzēšanas dziļuma iestādījumu var precizēt pēc
iegūtajiem kontrolfrēzējuma rezultātiem, griežot
precīzās iestādīšanas rokturi 18 Lai palielinātu
frēzēšanas dziļumu, grieziet rokturi pulksteņa
rādītāju kustības virzienā, bet, lai samazinātu
frēzēšanas dziļumu, grieziet to pretēji pulksteņa
rādītāju kustības virzienam. Frēzēšanas dziļuma
izmaiņu var noteikt pēc skalas 17. Viens roktura
apgrieziens atbilst frēzēšanas dziļuma izmaiņai
par 2,0 mm, bet viena iedaļa uz skalas 17
augšējās malas atbilst dziļuma izmaiņai par
0,1 mm. Maksimālā frēzēšanas dziļuma izmaiņa,
ko var panākt ar roktura palīdzību, ir ± 8mm.
Piemērs: Vēlamajam frēzēšanas dziļumam jābūt
10,0 mm, bet, izmērot kontrolfrēzējuma
dziļumu, tā patiesā vērtība ir 9,6 mm.
19
