78 | Română
1 609 929 S77 | (28.7.09) Bosch Power Tools
Documentaţie tehnică la:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
30.06.2009
Montare
f Înaintea oricăror intervenţii asupra sculei
electrice scoateţi cablul de alimentare afară
din priză.
Montarea dispozitivului de frezare
(vezi figura A)
f Pentru montarea şi schimbarea
dispozitivelor de frezare se recomandă
folosirea mănuşilor de protecţie.
În funcţie de scopul utilizării sunt disponibile
dispozitive de frezare de cele mai diverse
execuţii şi sortimente calitative.
Dispozitivele de frezare din oţel de înaltă
performanţă sunt adecvate prelucrării
materialelor moi ca de ex. lemnul de esenţă
moale şi materialul plastic.
Dispozitivele de frezare cu tăişuri din carburi
metalice sunt mai ales adecvate pentru
materiale dure şi abrazive ca de ex. lemnul de
esenţă tare şi aluminiul.
Găsiţi dispozitive de frezare originale din
sortimentul de accesorii Bosch la distribuitorul
dumneavoastră.
Folosiţi numai dispozitive de frezare impecabil
şi curate.
– Coborâţi apărătoarea contra aşchiilor 5.
– Apăsaţi tasta de blocare a axului 3 şi ţineţi-o
apăsată. Dacă este cazul rotiţi manual axul
motor până când se blochează.
– Slăbiţi piuliţa olandeză 25 cu cheia fixă 26
(dimensiuni cheie 19 mm) rotind-o în
direcţia de rotaţie n.
– Împingeţi dispozitivul de frezare în bucşa
elastică de prindere. Tija frezei trebui
împinsă cel puţin 20 mm în interiorul bucşei
elastice de prindere.
– Strângeţi piuliţa olandeză 25 cu cheia fixă 26
(dimensiuni cheie 19 mm) rotind-o în
direcţia de rotaţie o. Eliberaţi tasta de
blocare a axului 3.
– Ridicaţi în sus apărătoarea contra aşchiilor 5.
f Nu introduceţi dispozitive de frezare cu un
diametru mai mare de 50 mm dacă bucşa de
copiere nu este montată. Aceste dispozitive
de frezare nu se potrivesc şi nu intră prin
placa de bază.
f În nici un caz nu strângeţi bucşa elastică de
prindere cu piuliţa olandeză dacă nu este
montat un dispozitiv de frezare. Altfel bucşa
elastică de prindere se poate deteriora.
Aspirarea prafului/aşchiilor
(vezi figura B)
f Pulberile rezultate din prelucrarea de mate-
riale cum sunt vopselele pe bază de plumb,
anumite tipuri de lemn, minerale şi metal pot
fi dăunătoare sănătăţii. Atingerea sau inspi-
rarea acestor pulberi poate provoca reacţii a-
lergice şi/sau îmbolnăvirile căilor respiratorii
ale utilizatorului sau a le persoanelor aflate în
apropiere.
Anumite pulberi cum sunt pulberea de lemn
de stejar sau de fag sunt considerate a fi
cancerigene, mai ales îm combinaţie cu
materiale de adaos utilizate la prelucrarea
lemnului (cromat, substanţe de protecţie a
lemnului). Materialele care conţin azbest nu
pot fi prelucrate decât de către specialişti.
– Folosiţi pe cât posibil o instalaţie de
aspirare a prafului.
– Asiguraţi buna ventilaţie a locului de
muncă.
– Este recomandabil să se utilizeze o mască
de protecţie a respiraţiei având clasa de
filtrare P2.
Respectaţi prescripţiile din ţara dumnea-
voastră referitoare la materialele de pre-
lucrat.

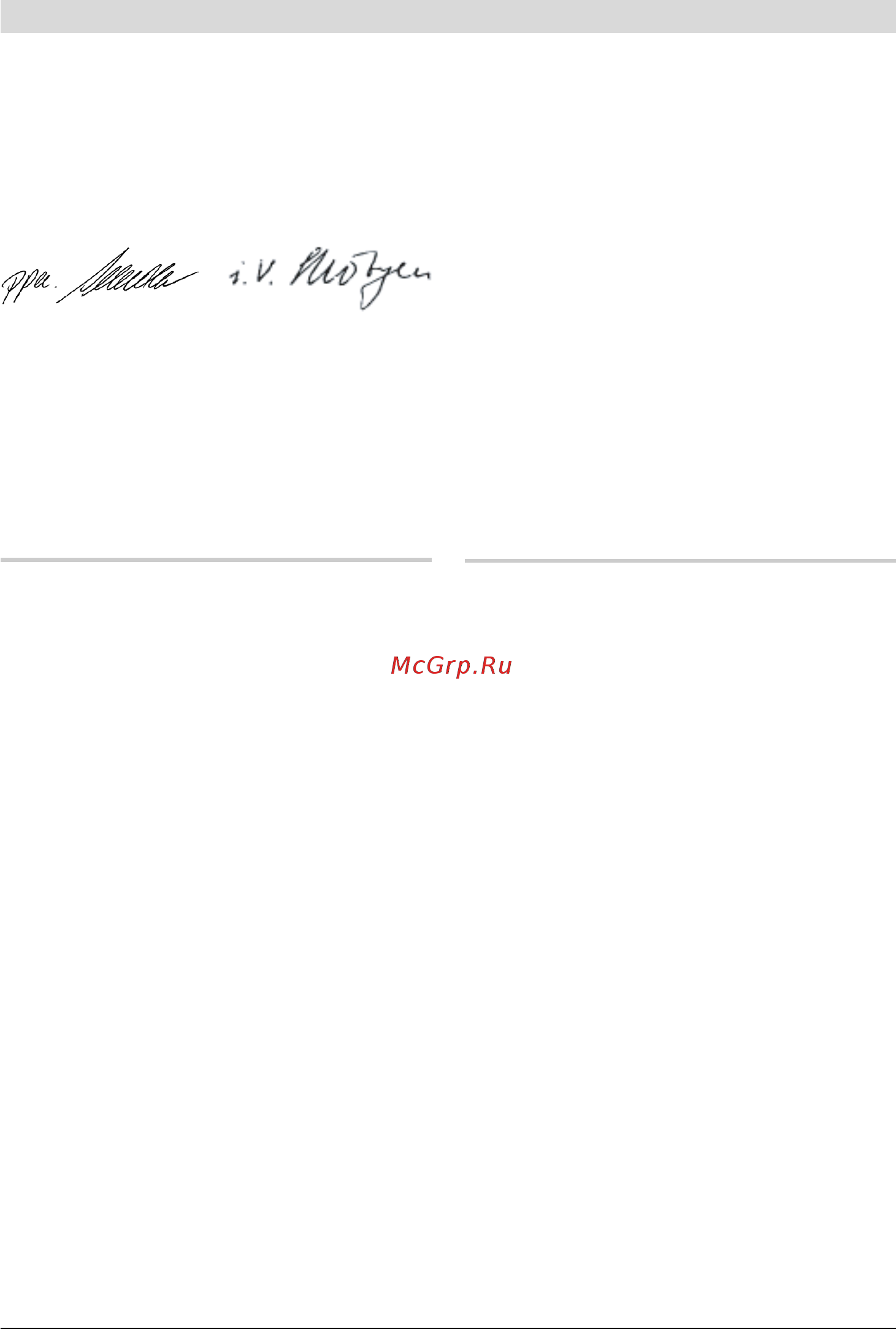

Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-336-002.book Page 78 Tuesday, July 28, 2009 10:14 AM
