44 | Magyar
1 609 929 S77 | (28.7.09) Bosch Power Tools
A műszaki dokumentáció a következő helyen
található:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
30.06.2009
Összeszerelés
f Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszoló aljzatból.
A marószerszám behelyezése
(lásd az „A” ábrát)
f A marószerszámok behelyezéséhez és
kicseréléséhez célszerű védőkesztyűt
viselni.
Marószerszámok a használat céljától függően
különböző kivitelekben és minőségben
kaphatók.
A nagy teljesítményű gyorsvágó acélból készült
marószerszámok puha anyagok, mint például
puhafa és műanyag, megmunkálására
használhatók.
A keményfém élekkel ellátott marószerszámok
kemény és abrazív anyagok, mint például
keményfa és alumínium, megmunkálására
szolgálnak.
A nagy kiterjedésű Bosch tartozék programban
található eredeti marószerszámok a
márkakereskedőnél kaphatók.
Csak kifogástalan állapotú, tiszta
marószerszámokat használjon.
– Hajtsa le az 5 forgácsvédőt.
– Nyomja be és tartsa benyomva a 3 tengely
reteszelőgombot. Szükség esetén forgassa el
kézzel annyira a motortengelyt, hogy az
reteszelésre kerüljön.
– A 26 villáskulcsot (19-es méret) az n
irányban forgatva oldja fel a 25 hollandianyát.
– Tolja be a marószerszámot a
befogópatronba. A marószerszám szárának
legalább 20 mm-re bele kell nyúlnia a
befogópatronba.
– A 26 villáskulcsot (19-es méret) az o
irányban forgatva húzza meg szorosra a 25
hollandianyát. Engedje el a 3 tengely
reteszelőgombot.
– Hajtsa fel az 5 forgácsvédőt.
f Ha nincs a készülékre felszerelve egy
másolóhüvely, ne használjon 50 mm-nél
nagyobb átmérőjű marószerszámokat. Ezek
a marószerszámok nem férnek keresztül az
alaplapon.
f Semmiképpen se szorítsa meg a
befogópatront a hollandianyával, ha nincs
benne marószerszám. A befogópatron
ellenkező esetben megrongálódhat.
Por- és forgácselszívás
(lásd a „B” ábrát)
f Az ólomtartalmú festékrétegek, egyes fafaj-
ták, ásványok és fémek pora egészségkárosí-
tó hatású lehet. A poroknak a kezelő vagy a
közelben tartózkodó személyek által történő
megérintése vagy belégzése allergikus reak-
ciókhoz és/vagy a légutak megbetegedését
vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok
rákkeltő hatásúak, főleg ha a faanyag
kezeléséhez más anyagok is vannak bennük
(kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak
szakembereknek szabad megmunkálniuk.
– A lehetőségek szerint használjon
porelszívást.
– Gondoskodjon a munkahely jó
szellőztetéséről.
– Ehhez a munkához célszerű egy P2
szűrőosztályú porvédő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolat-
ban tartsa be az adott országban érvényes
előírásokat.

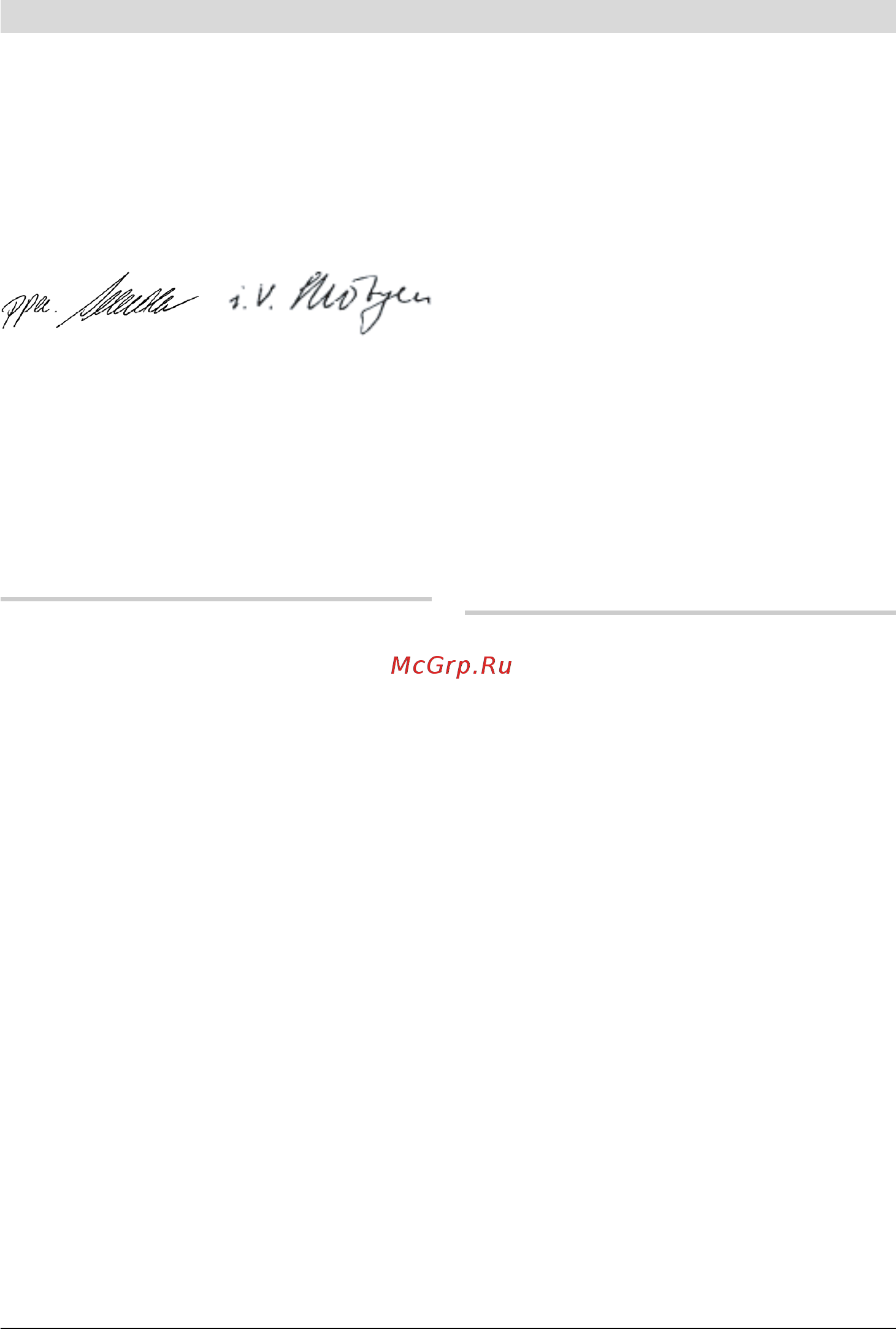

Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-336-002.book Page 44 Tuesday, July 28, 2009 10:14 AM
