80 | Română
1 609 929 S77 | (28.7.09) Bosch Power Tools
Constant Electronic (POF 1400 ACE)
Sistemul Constant Electronic menţine turaţia
aproape constantă la mersul în gol şi sub sarci-
nă, asigurând un randament uniform de lucru.
Reglarea adâncimii de frezare
(vezi figura D)
f Reglarea adâncimii de frezare se poate face
numai cu scula electrică oprită.
Pentru reglajul brut al adâncimii de frezare
procedaţi după cum urmează:
– Puneţi scula electrică cu dispozitivul de
frezare montat pe piesa de prelucrat.
– POF 1400 ACE:

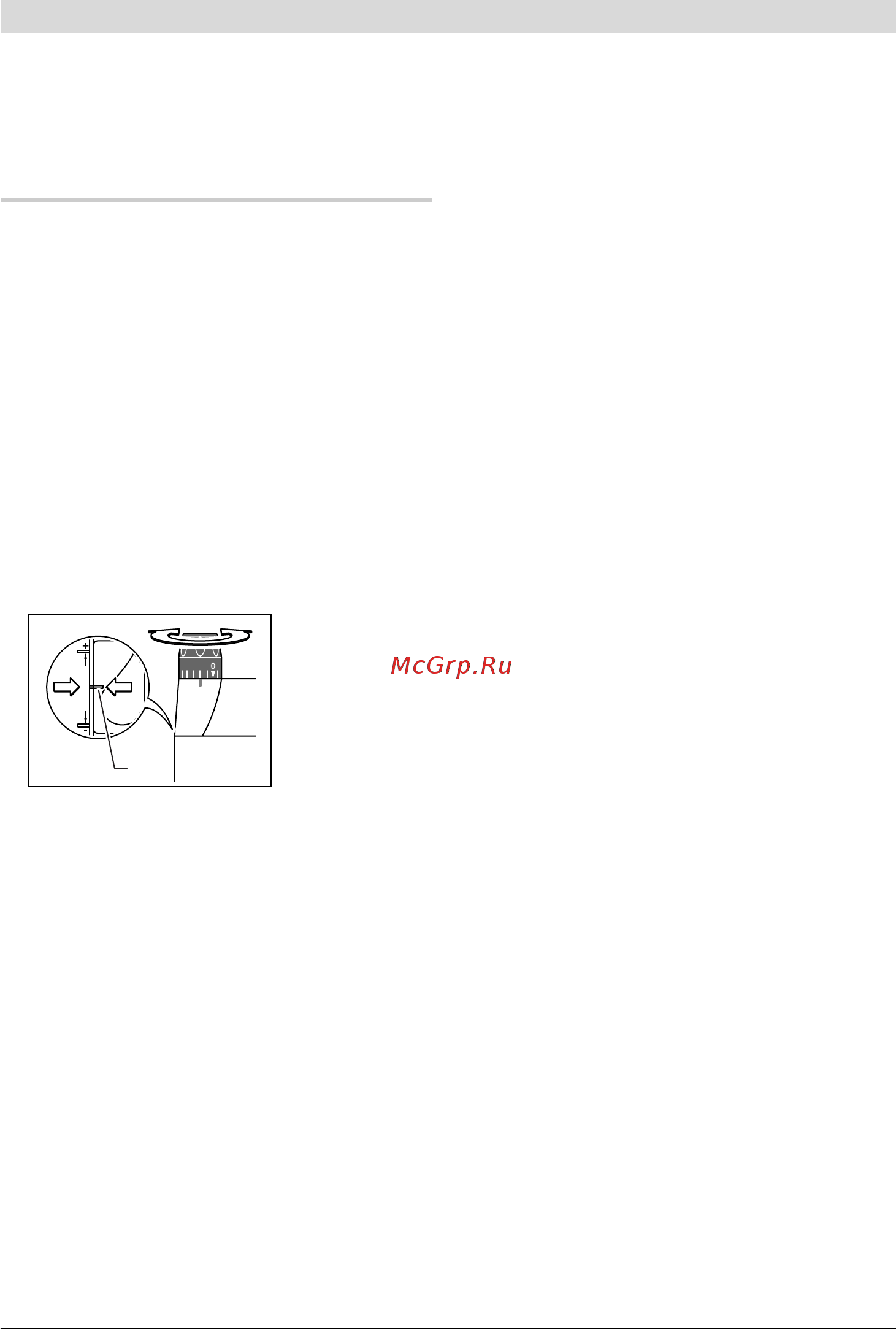

– Fixaţi intervalul de reglaj fin cu butonul
rotativ 18 în poziţia de mijloc. Învârtiţi în
acest scop butonul rotativ 18, până când
reperele 19 coincid aşa cum este ilustrat în
figură. Rotiţi în continuare scala 17 aducând-
o la „0“.
– Poziţionaţi limitatorul în trepte 9 pe treapta
cea mai joasă; limitatorul în trepte se
înclichetează perceptibil.
– POF 1200 AE: Înşurubaţi respectiv
deşurubaţi pe jumătate şuruburile de
ajustare pentru limitatorul în trepte 24.
– Slăbiţi astfel şurubul-fluture de pe limitatorul
de reglare a adâncimii 11, încât limitatorul de
reglare a adâncimii 13 să se poată mişca
liber.
– Împingeţi maneta de strângere pentru fixarea
adâncimii de frezare 16 în direcţia de rotaţie
n şi coborâţi încet maşina de frezat, până
când dispozitivul de fixare 21 atinge
suprafaţa piesei de lucru. Eliberaţi din nou
maneta de srângere pentru fixarea adâncimii
de frezare 16, în scopul fixării aceastei
adâncimi de avans.
Dacă este necesar împingeţi maneta de
strângere pentru fixarea adâncimii de frezare
16 în direcţia de rotaţie o, pentru a o fixa
definitiv.
– Împingeţi în jos limitatorul de reglare a
adâncimii 13, până când se sprijină pe
limitatorul în trepte 9. Aduceţi cursorul cu
marcajul de indexare 12 în dreptul poziţiei
„0“ de pe scala adâncimilor de frezare 14.
– Ajustaţi limitatorul de reglare a adâncimii 13
la adâncimea de frezare dorită şi strângeţi
bine şurubul-fluture de pe limitatorul de
reglare a adâncimii 11. Aveţi grijă să nu mai
deplasaţi cursorul cu marcajul de indexare 12.
– Împingeţi maneta de strângere pentru fixarea
adâncimii de frezare 16 în direcţia de rotaţie
n şi aduceţi maşina de frezat în poziţa cea
mai de sus.
În cazul unor adâncimi de frezare mai mari ar trebui
să executaţi mai multe operaţii de prelucrare cu
adâncimi mici de frezare. Cu ajutorul limitatorului
în trepte 9 puteţi împărţi procesul de frezare pe
mai multe trepte ale adâncimii de frezare. Reglaţi
adâncimea de frezare dorită corespunzător celei
mai de jos trepte a limitatorului în trepte şi
selectaţi pentru primele operaţii de prelucrare, mai
întâi treptele superioare.
POF 1200 AE: Distanţa dintre trepte poate fi
modificată prin răsucirea şuruburilor de ajustare
24.
Reglarea fină a adâncimii de frezare
(POF 1400 ACE)
După o frezare de probă puteţi regla adâncimea
de frezare exact la cota dorită, rotind butonul
rotativ 18; pentru mărirea adâncimii de frezare
rotiţi butonul în sensul mişcării acelor de
ceasornic, pentru reducerea adâncimii de
frezare rotiţi butonul în sens contrar mişcării
acelor de ceasornic. Scala 17 serveşte pentru
orientare. O tură completă corespunde unui
interval de reglaj de 2,0 mm, o diviziune gradată
de pe marginea superioară a scalei 17
corespunde unei modificări a intervalului de
reglaj de 0,1 mm. Intervalul maxim de reglaj este
de ± 8 mm.
Exemplu: Adâncimea de frezare dorită este de
10,0 mm, iar în urma frezării de probă a rezultat
o adâncime de frezare de 9,6 mm.
19
