14 | Polski
1 609 929 S77 | (28.7.09) Bosch Power Tools
System „Constant Electronik“
(POF 1400 ACE)
System Constant Electronic utrzymuje stałą
prędkość frezowania niezależnie od obciążenia i
gwarantuje utrzymującą się na tym samym
poziomie wydajność roboczą.
Ustawianie głębokości frezowania
(zob. rys. D)
f Ustawianie głębokości frezowania
dozwolone jest tylko przy wyłączonym
elektronarzędziu.
Aby zgrubnie ustawić głębokość frezowania
należy postępować w następujący sposób:
– Elektronarzędzie z zamocowanym frezem
postawić na obrabianym przedmiocie.
– POF 1400 ACE:

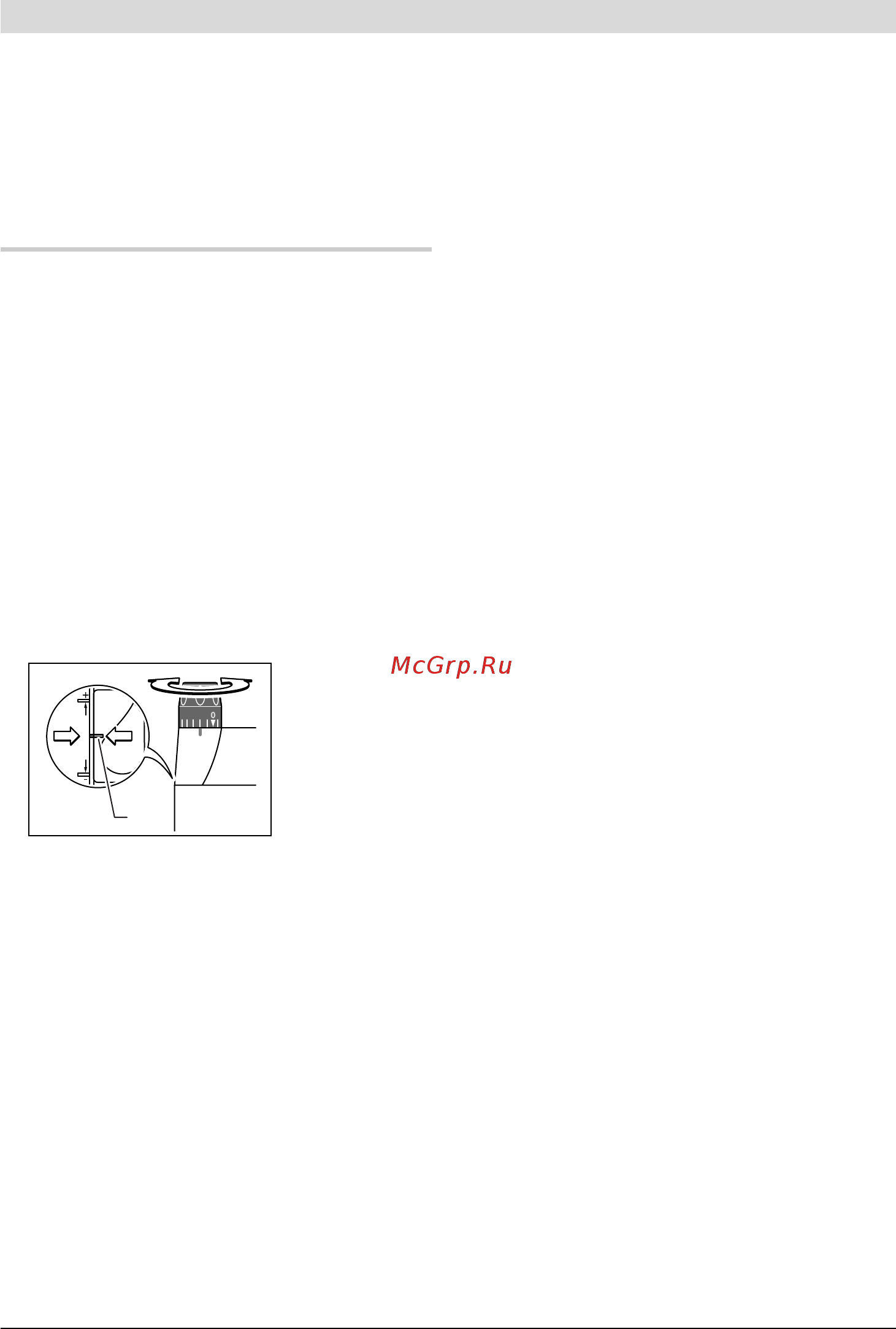

– Ustawić pokrętło 18 na środek skali. W tym
celu należy przekręcić pokrętło 18 na taką
pozycję, by wskaźniki 19 były ustawione tak,
jak zostało to ukazane na rysunku. Następnie
należy ustawić podziałkę 17 na pozycję „0“.
– Zderzak schodkowy 9 ustawić w najniższym
położeniu; zderzak musi zaskoczyć w
wyczuwalny sposób.
– POF 1200 AE: Wkręcić lub wykręcić do
połowy śruby regulacyjne zderzaka
schodkowego 24.
– Poluzować śrubę motylkową na zderzaku
głębokości 11 na tyle, aby zderzak 13 można
było swobodnie przemieszczać.
– Przekręcić dźwignię ustalania głębokości
frezowania 16 w kierunku n i opuścić
frezarkę górnowrzecionową powoli na dół, aż
frez 21 dotknie powierzchni przedmiotu
obrabianego. Puścić dźwignię ustalania
głębokości frezowania 16, aby zablokować
głębokość zanurzenia w tej pozycji.
Przekręcić ewentualnie dźwignię ustalania
głębokości frezowania 16 w kierunku o, aby
zagwarantować jej pewne zablokowanie.
– Docisnąć zderzak głębokości 13 do dołu, aż
do najniższego stopnia zderzaka
stopniowego 9. Suwak 12 przesunąć na
pozycję „0“ na podziałce głębokości
frezowania 14.
– Zderzak głębokości 13 ustawić na żądną
głębokość frezowania i dokręcić nakrętkę
motylkową 11. Należy uważać, aby po
dokonaniu tej czynności, nie zmieniać już
pozycji suwaka 12.
– Przekręcić dźwignię ustalania głębokości
frezowania 16
w kierunku n i przestawić
frezarkę górnowrzecionową w najwyższą
górną pozycję.
Przy większych głębokościach frezowania
należy wykonać frezowanie w kilku przejściach.
Za pomocą zderzaka stopniowego 9 można
podzielić proces frezowania na kilka stopni. W
tym celu należy ustawić żądaną głębokość
frezowania najniższym stopniem zderzaka
stopniowego i dla pierwszych przejść wybrać na
początek wyższe stopnie.
POF 1200 AE: Odstęp między stopniami można
zmienić, kręcąc śrubami regulującymi zderzaka
stopniowego 24.
Dokładna regulacja głębokości frezowania
(POF 1400 ACE)
Po próbnej obróbce można dokonać dokładnej
regulacji głębokości frezowania poprzez obrót
pokrętłem 18 – obracać należy w kierunku
przeciwnym do ruchu wskazówek zegara, aby
zwiększyć głębokość frezowania, a w kierunku
zgodnym z ruchem wskazówek zegara, aby
zmniejszyć głębokość frezowania. Orientację
ułatwia przy tym podziałka 17. Jeden obrót
odpowiada zmianie nastawy głębokości o
2,0 mm, każda z kresek podziałki, znajdującej
się na górnej krawędzi podziałki 17, odpowiada
zmianie nastawy głębokości o 0,1 mm.
Maksymalna zmiana nastawy głębokości wynosi
± 8mm.
Przykład: Pożądana głębokość frezowania to
10,0 mm, rezultatem frezowania próbnego była
głębokość frezowania wynosząca 9,6 mm.
19
OBJ_BUCH-336-002.book Page 14 Tuesday, July 28, 2009 10:14 AM
