Български | 91
Bosch Power Tools 1 609 929 S77 | (28.7.09)
Предварително установяване на скоростта
на въртене
С потенциометъра за предварително
установяване на скоростта на въртене 23
можете да изменяте скоростта на въртене
съобразно конкретната дейност също и по
време на работа.
1 – 2 ниска скорост на въртене
3 – 4 средна скорост на въртене
5 – 6 висока скорост на въртене
Посочените в таблицата стойности са
ориентировъчни. Необходимата скорост на
въртене зависи от обработвания материал и
конкретните работни условия и може да се
определи чрез изпробване на практика.
Включване и изключване
Преди включване настройте дълбочината на
врязване, вижте раздела «Реrулиране на
дълбочината на врязване».
За включване на електроинструмента първо
натиснете бутона за деблокиране на пусковия
прекъсвач 1 и след това dнатиснете и
задръжте пусковия прекъсвач 22.
POF 1400 ACE: Зоната на фрезоване се
осветява от лампа.
За изключване на електроинструмента
отпуснете пусковия прекъсвач 22.
POF 1400 ACE: Лампата угасва плавно.
Упътване: Поради съображения за сигурност
пусковият прекъсвач 22 не може да бъде
застопорен във включено положение и по
време на работа трябва да бъде държан
натиснат.
Електронен модул за постоянна скорост на
въртене (POF 1400 ACE)
Електронен модул поддържа скоростта на
въртене на празен ход и под натоварване
практически постоянна, с което осигурява
постоянно добра производителност.
Регулиране на дълбочината на
врязване (вижте фиг. D)
f Допуска се регулирането на дълбочината
на врязване да се извършва само когато
електроинструментът е изключен.
Грубо регулиране на дълбочината на врязване
се извършва по следния начин:
– Поставете електроинструмента с
монтирания фрезер върху обработвания
детайл.

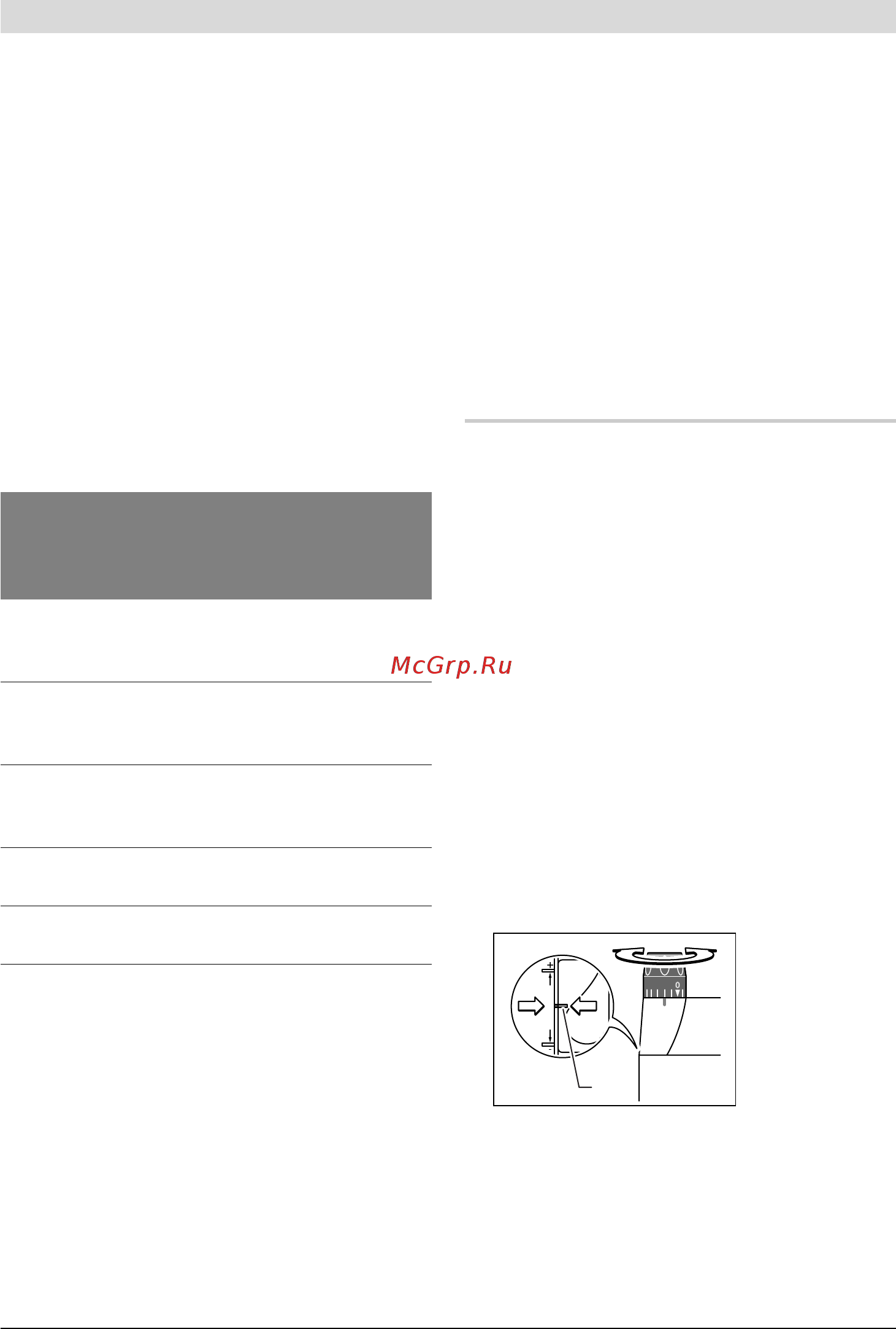

– POF 1400 ACE:
– С ръкохватката поставете
приспособлението за фино регулиране 18
приблизително по средата. За целта
завъртете ръкохватката 18, докато
маркировките 19 застанат една срещу
друга, както е показано на фигурата. След
това завъртете скалата 17 до нулева
позиция«0».
– Поставете степенната опора 9 на най-
ниската степен; степенната опора попада в
позиция с отчетливо прещракване.
– POF 1200 AE: Навийте, респ. развийте
регулиращите винтове за степенния
ограничител 24 до средата.
Материал Диаметър на
фрезера
(mm)
Позиция
на
потенцио-
метъра 23
Твърда
дървесина (бук)
4 – 10
12 – 20
22 – 40
5 – 6
3 – 4
1 – 2
Мека дървесина
(бор)
4 – 10
12 – 20
22 – 40
5 – 6
3 – 6
1 – 3
Шперплат 4 – 10
12 – 20
22 – 40
3 – 6
2 – 4
1 – 3
Пластмаса 4 – 15
16 – 40
2 – 3
1 – 2
в алуминий 4 – 15
16 – 40
1 – 2
1
19
