13

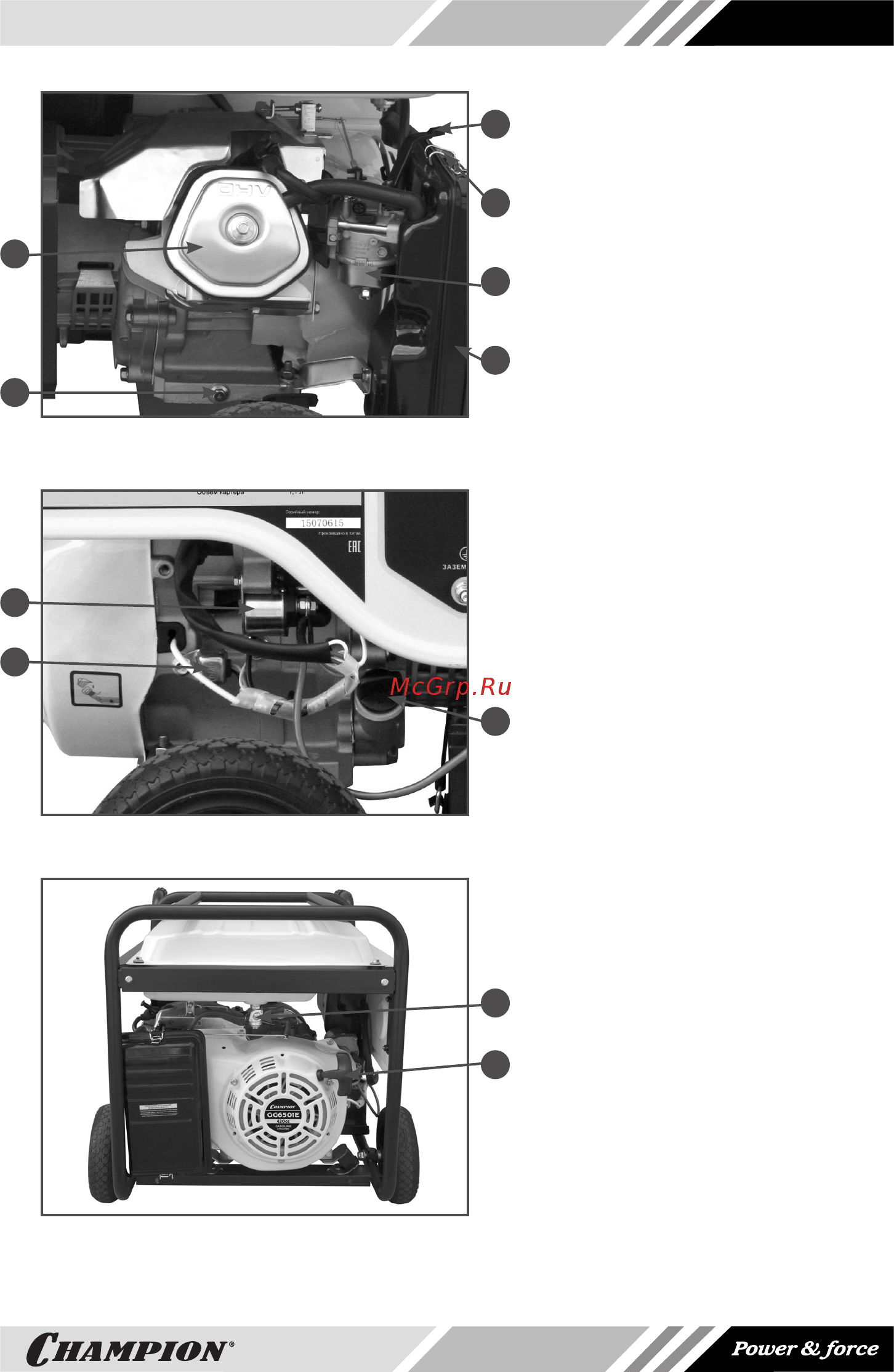

Рис. 2А
1. Пробка для слива масла из картера
2. Крышка клапанного механизма
3. Карбюратор
4. Рычаг воздушной заслонки
5. Защелка крышки воздушного
фильтра
6. Корпус воздушного фильтра
Рис. 2B
1.
Датчик уровня масла*
2. Стартер электрический
3. Крышка/щуп маслозаливной
горловины картера
Рис. 2C
1. Стартер ручной
2. Кран топливный
1
2
1
2
3
4
5
6
1
2
3
Рис. 2 Основные узлы и органы управления генератором
(*) – дополнительная опция, не входит в комплект поставки.
