20
ВНИМАНИЕ!
Датчик уровня масла (при
его наличии) не гарантирует
100% защиту двигателя от
запуска при отсутствии масла или не-
достаточном его количестве в карте-
ре и остановку двигателя во время ра-
боты с недостаточным уровнем масла
в картере.
Запуск с помощью электрического
стартера
1. Проверьте уровень масла в картере и
уровень топлива в топливном баке.
2. Отключите все потребители электро-
энергии от генератора и установите
выключатель сети (Рис. 3 п. 6) в по-
ложение «ВЫКЛ».
3. Закройте воздушную заслонку карбю-
ратора Рис. 10.

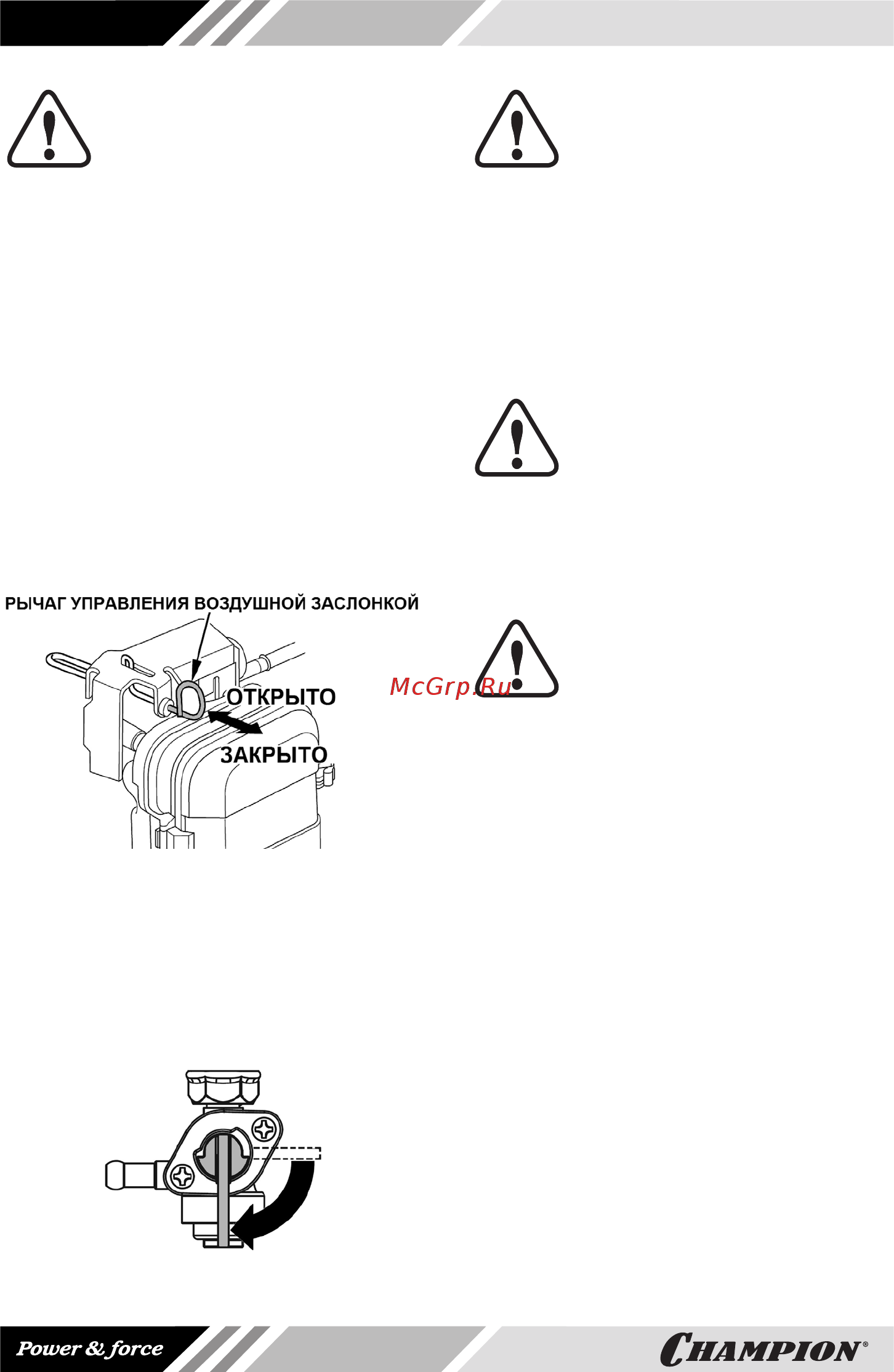

Рис. 10 Рычаг управления воздушной
заслонкой карбюратора
4. Откройте топливный кран Рис 11.
5. Поверните ключ зажигания в положе-
ние «ПУСК» и удерживайте его. По-
сле запуска двигателя отпустите ключ
зажигания, он автоматически встанет
в положение «ВКЛ».
Рис. 11 Топливный кран открыт
ВНИМАНИЕ!
Удерживайте ключ зажигания
в положении «ПУСК» не более
чем 5 секунд, возможно по-
вреждение аккумуляторной батареи и
стартера.
6. По мере прогрева двигателя посте-
пенно открывайте воздушную заслон-
ку. Прогрев двигателя генератора в
зависимости от температуры окружа-
ющей среды занимает от 1 до 3 ми-
нут.
ВНИМАНИЕ!
Сразу после запуска холодного
двигателя потребители к ге-
нератору подключать нельзя.
Для прогрева двигатель должен пора-
ботать без нагрузки в течение 1-3 ми-
нут. Невыполнение этого требования
может привести к выходу двигателя из
строя.
ПРИМЕЧАНИЕ!
Определить, что двигатель
прогрелся можно по следую-
щим признакам: двигатель
генератора устойчиво работает без
нагрузки при полностью открытой воз-
душной заслонке и крышка клапанов
двигателя теплая.
Если двигатель не запустился, повтор-
ный запуск производите не ранее чем
через 1 минуту. При невозможности
запустить двигатель с 3-4 попыток, об-
ратитесь к таблице поиска неисправно-
стей или в авторизованный сервисный
центр.
Запуск с помощью ручного стартера
1. Проверьте уровень масла в картере и
уровень топлива в топливном баке.
2. Отключите все потребители электро-
энергии от генератора и установите
выключатель сети (Рис. 3 п. 6) в по-
ложение «ВЫКЛ».
3. Закройте воздушную заслонку карбю-
ратора Рис. 10.
4. Откройте топливный кран Рис 11.
