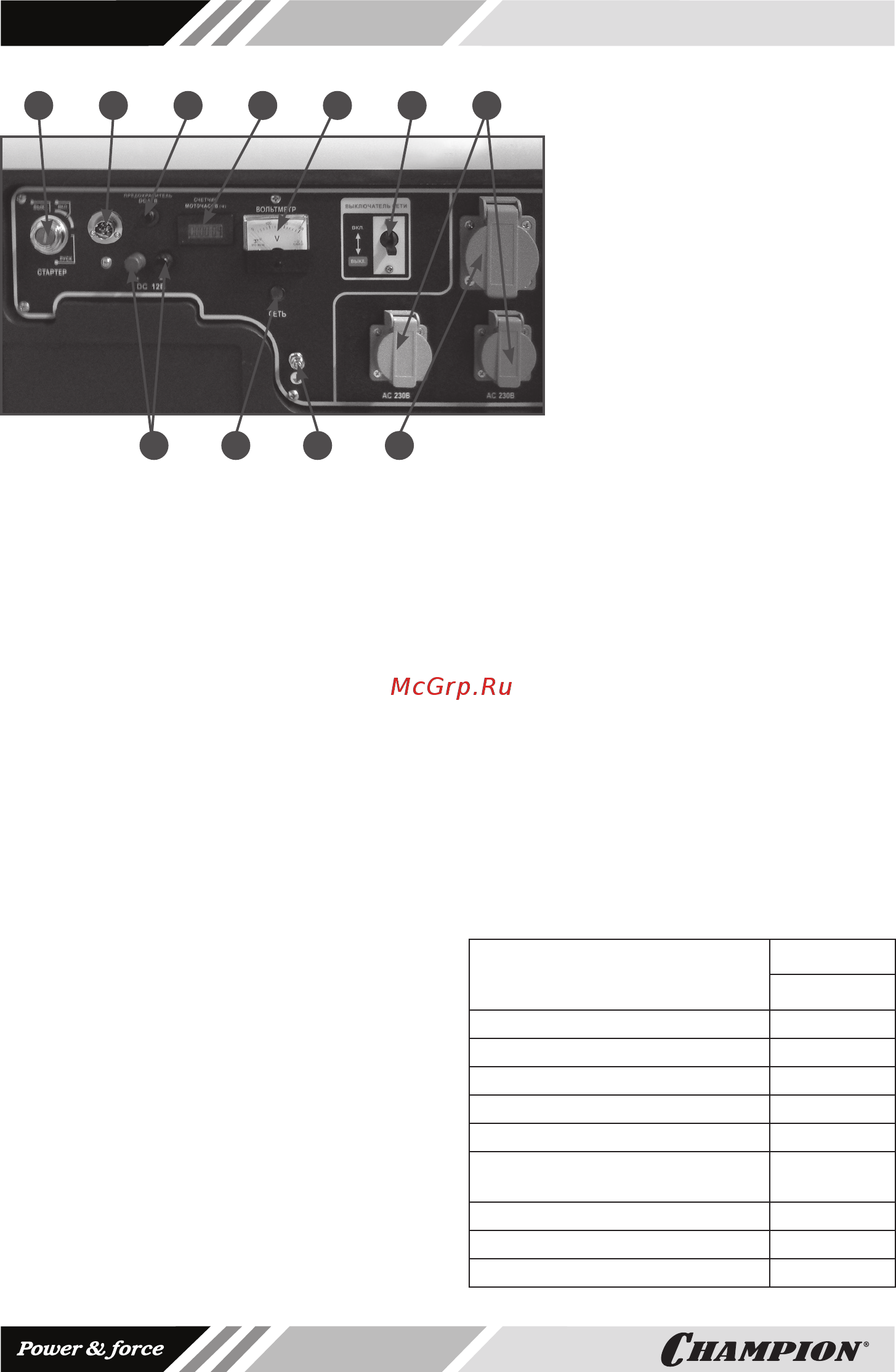

Рис. 3 Панель управления
1. Замок зажигания
2. Разъем для подключения
блока ATS
3. Предохранитель выхода
постоянного тока
4. Счетчик моточасов
5. Вольтметр
6. Выключатель сети
7. Розетки 230В/16А
8. Розетка 230В/32А
9. Клемма заземления
10. Индикатор «СЕТЬ»
11. Клеммы 12В/6А
УСТРОЙСТВО И ПРИНЦИП
РАБОТЫ ГЕНЕРАТОРА
(ГЕНЕРАТОРНОЙ УСТАНОВКИ)
Генераторная установка состоит из дви-
гателя, генератора переменного тока,
вспомогательных систем и механизмов,
конструктивно объединенных рамой от-
крытого типа.
Двигатель бензиновый 4х-тактный одно-
цилиндровый с воздушным охлаждени-
ем. Генератор переменного тока син-
хронного типа состоит из статора, ротора
и блока AVR.
Вращение коленчатого вала двигателя
передается ротору, который вращается
внутри неподвижного статора, прикре-
пленного к картеру двигателя. В обмотке
возбуждения с
татора
возникает пере-
менный ток. Переменный ток из обмотки
возбуждения подается в автоматический
регулятор напряжения (AVR), который
преобразует его в постоянный, и подает
его в обмотки ротора через щетки и кон-
тактные кольца. Магнитное поле ротора
создается постоянным током в роторной
обмотке. При вращении магнита (ротора)
внутри силовой обмотки статора, выра-
батывается выходное напряжение. Авто-
матический регулятор напряжения кон-
тролирует напряжение силовой обмотки
статора, и в зависимости от его значения,
увеличивает или уменьшает напряжение
постоянного тока в обмотках ротора.
КОМПЛЕКТНОСТЬ
Комплектность генератора представлена
в таблице 1.
ТАБЛИЦА 1. Комплектность генератора
Наименование
Модель
GG6501E
Генератор 1 шт.
Блок ATS 1 шт.
Кабель подключения ATS 1 шт.
Ключ свечной 1 шт.
Колесо транспортировочное 2 шт.
Крепеж транспортировочного
колеса
2 к-та
Опора рамы 2 шт.
Крепеж опоры рамы 2 к-та
Руководство по эксплуатации 1 шт.
21 3 4 5 7
89
6
11 10
