24
чит потребителей на общую сеть подачи
электроэнергии, и автоматически остано-
вит генератор.
ВНИМАНИЕ!
Суммарная мощность подклю-
чаемых потребителей с уче-
том коэффициентов пусковых
токов не должна превышать номиналь-
ной мощности генератора.
Блок ATS работает без какого-либо
управления оператором, выполняя все
процессы самостоятельно. Система ос-
нащена функцией определения ошибки
при запуске или работе генератора, и не
дает возможности использовать неис-
правный генератор до устранения воз-
никшей проблемы.
Контрольная панель блока ATS приведе-
на на Рис. 13.
6
1
4
5
2
3

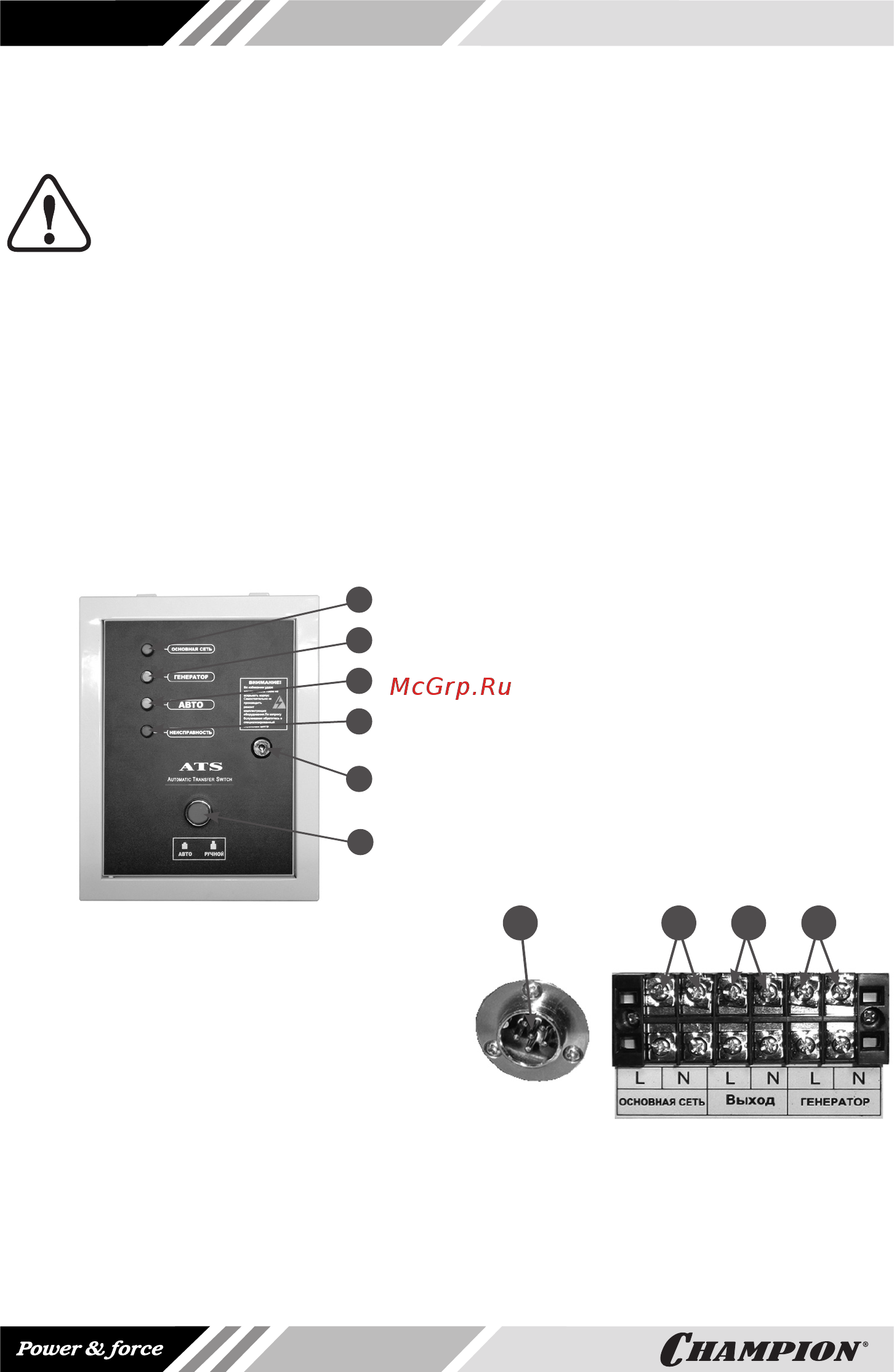

Рис. 13 Контрольная панель блока ATS
1. Переключатель режимов работы
2. Индикатор «ОСНОВНАЯ СЕТЬ»
3. Индикатор «ГЕНЕРАТОР»
4. Индикатор «АВТО»
5. Индикатор «НЕИСПРАВНОСТЬ»
6. Замок
1. Переключатель режимов ра-
боты «ATS» (индикаторы
«АВТО»/«РУЧНОЙ» находятся вни-
зу панели). В положении «РУЧНОЙ»
(Кнопка не нажата) блок ATS выклю-
чен. В положении «АВТО» блок ATS
находится в автоматическом режиме
работы.
2. Индикатор «ОСНОВНАЯ СЕТЬ» об-
щей сети электроснабжения. Кон-
трольная лампочка загорается при
подаче напряжения на ATS от общей
сети электроснабжения.
3. Индикатор «ГЕНЕРАТОР». Контроль-
ная лампочка загорается при подаче
напряжения на ATS от генератора.
4. Индикатор «АВТО». Лампочка горит,
когда ATS работает в автоматическом
режиме.
5. Индикатор «НЕИСПРАВНОСТЬ».
Лампочка загорается при невозмож-
ности запуска генератора или возник-
новении неисправности во время ра-
боты генератора. В этом случае ATS
блокирует автоматический запуск или
работу генератора до устранения
причины неисправности.
6. Замок. Замок установлен для блоки-
ровки доступа к деталям блока и про-
водам высокого напряжения посто-
ронних лиц.
Панель подключения блока ATS показа-
на на Рис. 14.
Схема подключения блока ATS показана
на Рис. 15.
После подключения блока ATS согласно
схеме (Рис.15), установите выключатель
блока (1) Рис. 13 в положение AUTO.
1 42 3
Рис. 14 Панель подключения блока ATS
1. Разъем подключения блока к генератору
2. Клеммы подключения общей сети
электроснабжения
3. Клеммы подключения потребителей
4. Клеммы подключения подачи
электроснабжения от генератора
