Champion GG6501E [30/36] Внимание
![Champion GG6501E [30/36] Внимание](/views2/1399182/page30/bg1e.png)
30
ВНИМАНИЕ!
Никогда не выкручивайте све-
чу, пока двигатель полностью
не остыл – существует опас-
ность повреждения резьбовой части го-
ловки цилиндра.
3. Проверьте свечу зажигания, если
электроды изношены или поврежде-
на изоляция, замените её.
4. Измерьте зазор между электрода-
ми свечи зажигания специальным
щупом. Зазор должен быть 0,7-0,8
мм (Рис. 20). При увеличении, или
уменьшении требуемого зазора, ре-
комендуется заменить свечу, так как
регулировка зазора может привести к
изменению качества искрообразова-
ния.

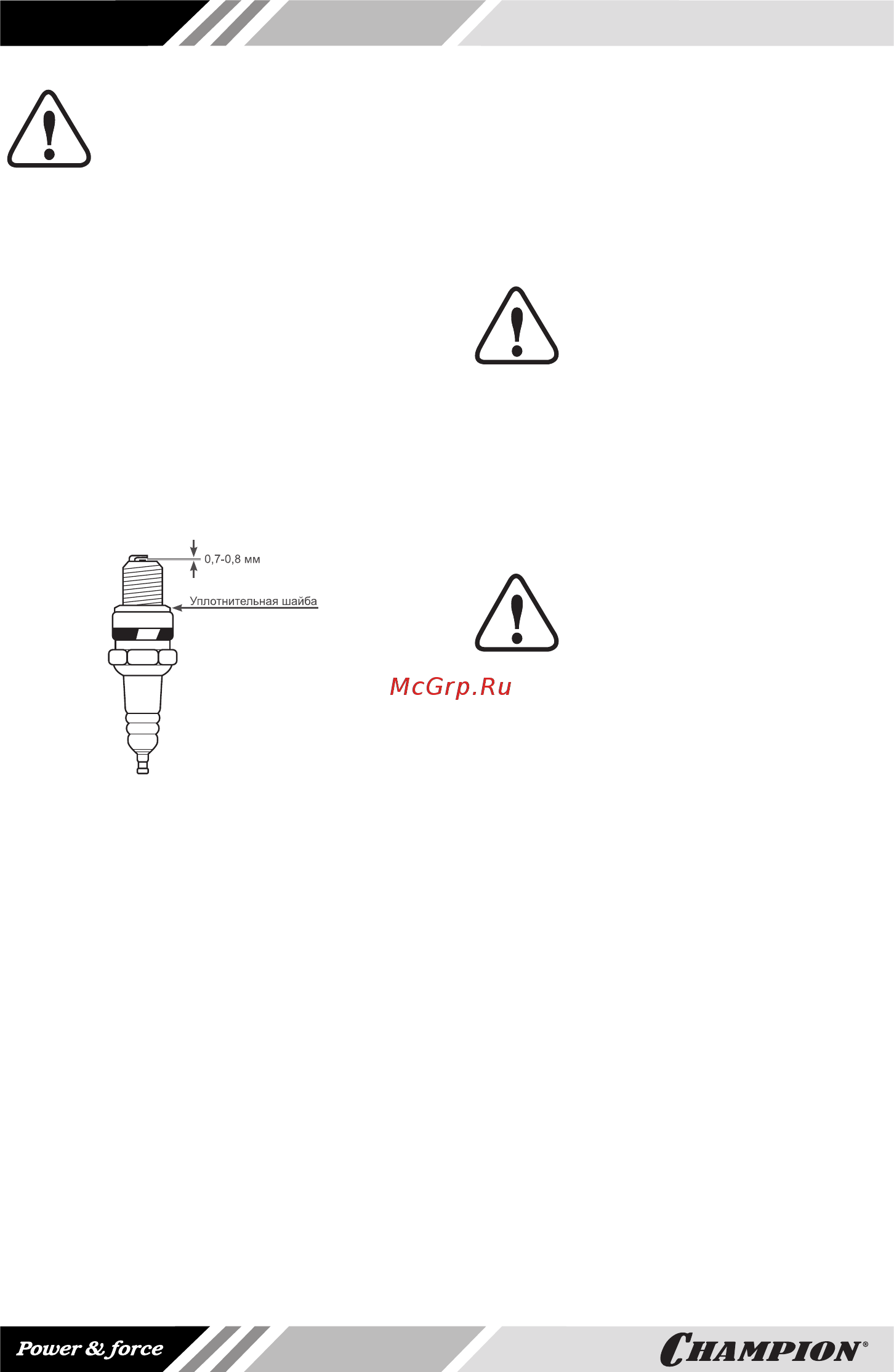

Рис. 20 Обслуживание свечи зажигания
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
7. Установите свечной колпачок на све-
чу зажигания.
ВНИМАНИЕ!
При установке новой свечи
зажигания для обеспечения
требуемой затяжки, завер-
ните свечу ключом на 1/2 оборота по-
сле посадки буртика свечи на уплотни-
тельную шайбу. При установке бывшей
в эксплуатации свечи зажигания, для
обеспечения требуемой затяжки завер-
ните свечу ключом на 1/4- 1/8 оборота
после посадки буртика свечи на уплот-
нительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не завер-
нутая должным образом или
чрезмерно затянутая свеча зажигания
может привести к повреждению двига-
теля.
