19
Заправка топливом проводится при вы-
ключенном двигателе и в местах с хоро-
шим проветриванием. При работе с то-
пливом запрещается курить и применять
открытый огонь. Не допускается разлив
топлива. Надо предотвращать много-
кратное или долговременное касание
кожи с топливом, а также вдыхания то-
пливных паров.
ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак до уровня
примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить
пространство для теплового расшире-
ния топлива.

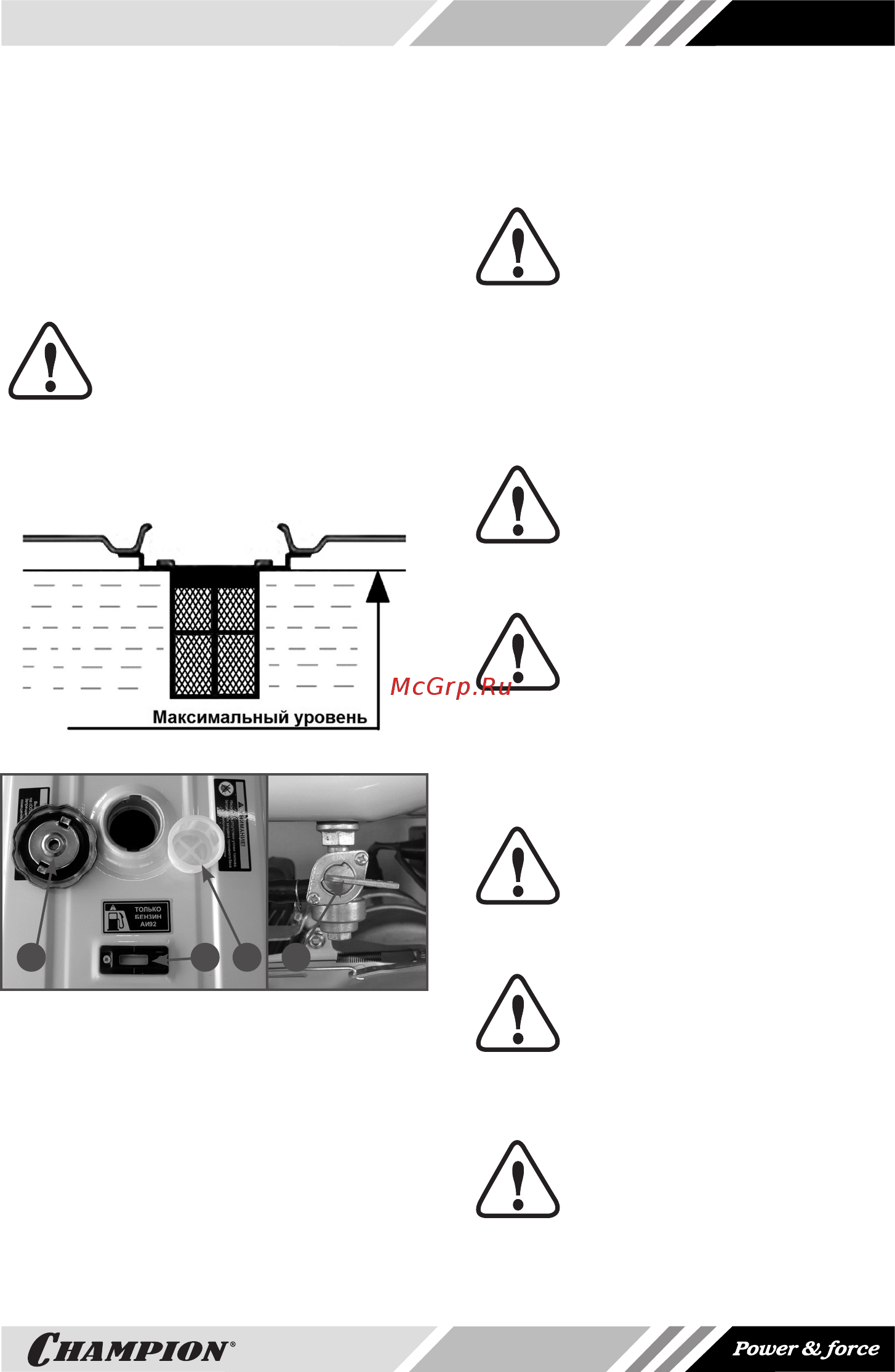

Рис. 8 Максимальный уровень топлива
1 2 43
Рис. 9 Основные элементы топливного
бака
1. Крышка топливного бака
2. Указатель уровня топлива
3. Фильтр топливного бака
4. Топливный кран
После заправки топливного бака убеди-
тесь в том, что крышка топливного бака
закрыта должным образом. Максималь-
ный уровень топлива показан на Рис. 8.
Основные элементы топливного бака по-
казаны на Рис. 9.
АККУМУЛЯТОРНАЯ БАТАРЕЯ
На генераторе установлена необслу-
живаемая аккумуляторная батарея
12В/12Ач.
ВНИМАНИЕ!
При подключении аккумуля-
тора не перепутайте поляр-
ность «+» и «-» батареи, это
может вызывать серьезное повреж-
дение стартера и аккумуляторной ба-
тареи. Плюсовой провод (красный) под-
ключается к клемме «+» аккумулятора
и клемме реле стартера. Минусовой
провод (черный) подключается к клемме
«-» аккумулятора и картеру двигателя.
ВНИМАНИЕ!
Сначала подключается плю-
совой провод. В противном
случае может произойти ко-
роткое замыкание аккумуляторной ба-
тареи.
ВНИМАНИЕ!
Аккумуляторная батарея
должна быть закреплена на
генераторе на штатном ме-
сте с помощью предусмотренных кре-
плений. Ненадежное крепление батареи
приводит к ее механическому повреж-
дению, преждевременному разрушению
клемм и коротким замыканиям.
ВНИМАНИЕ!
В период хранения генерато-
ра аккумуляторную батарею
необходимо заряжать каждые
3 месяца. Перезаряд батареи не допу-
скается.
ВНИМАНИЕ!
Запрещается отсоединять
аккумуляторную батарею при
работающем двигателе гене-
ратора.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед запуском двигателя не-
обходимо проверить уровень
масла в картере двигателя,
при необходимости дозаправить. Для до-
заправки используйте тот же тип мас-
ла, который залит в картер двигателя.
