Расположение основных узлов и органов управления генератором приведено на
Рис. 1, 2, 3.
3
4
8
10
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

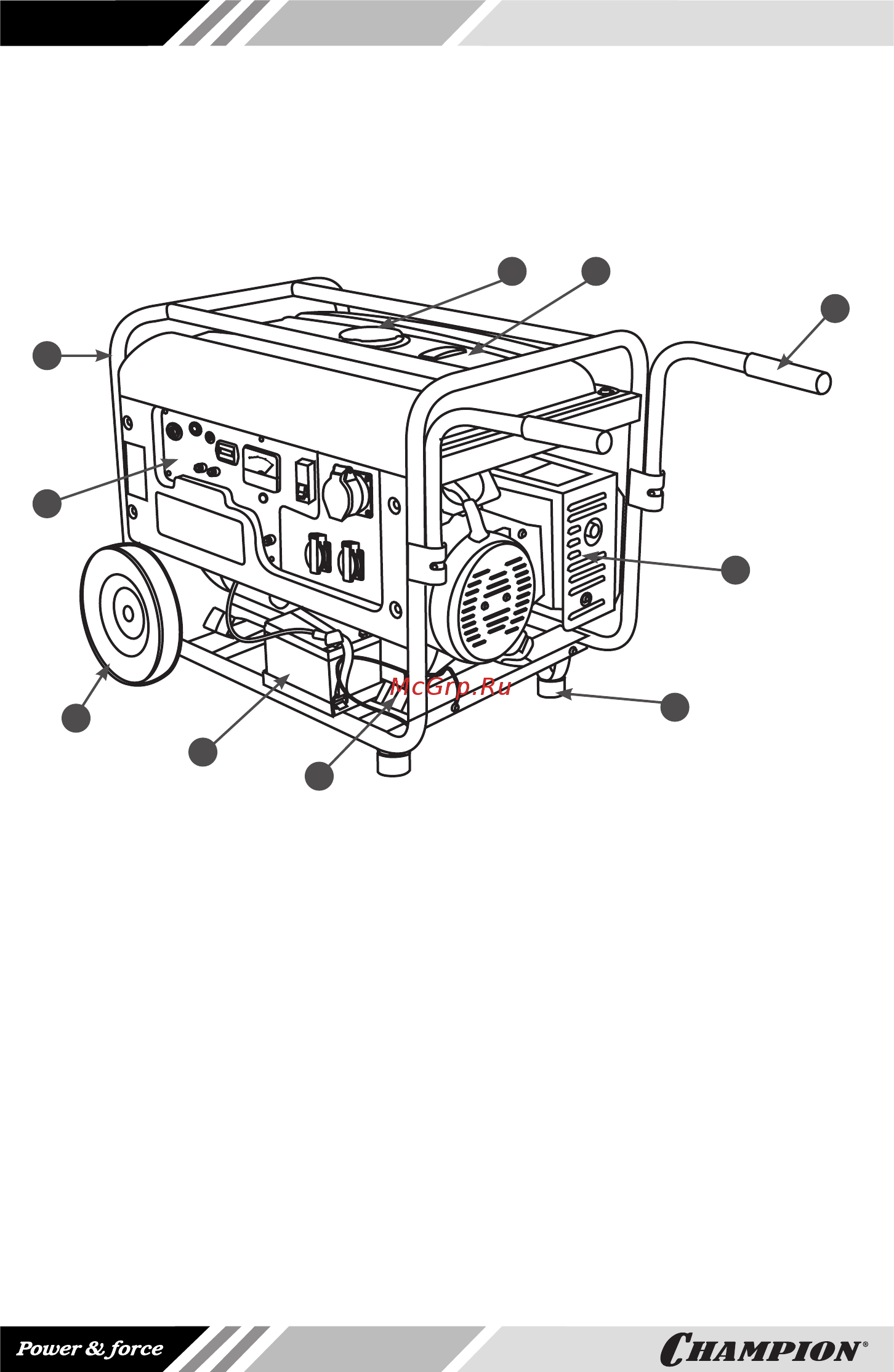

Рис. 1 Основные узлы и органы управления генератором (общий вид)
1. Крышка топливного бака
2. Топливный бак с индикатором заполнения
3. Рукоятка транспортировочная
4. Глушитель
5. Опора
6. Амортизатор рамы
7. Аккумулятор
8. Колесо
9. Панель управления
10. Рама
9
7
1 2
5
6
