29
в год) производить их очистку. Одновре-
менно с очисткой топливного фильтра
необходимо промыть и очистить топлив-
ный бак от грязи и конденсата.
Устройство топливного крана показано
на Рис. 19.

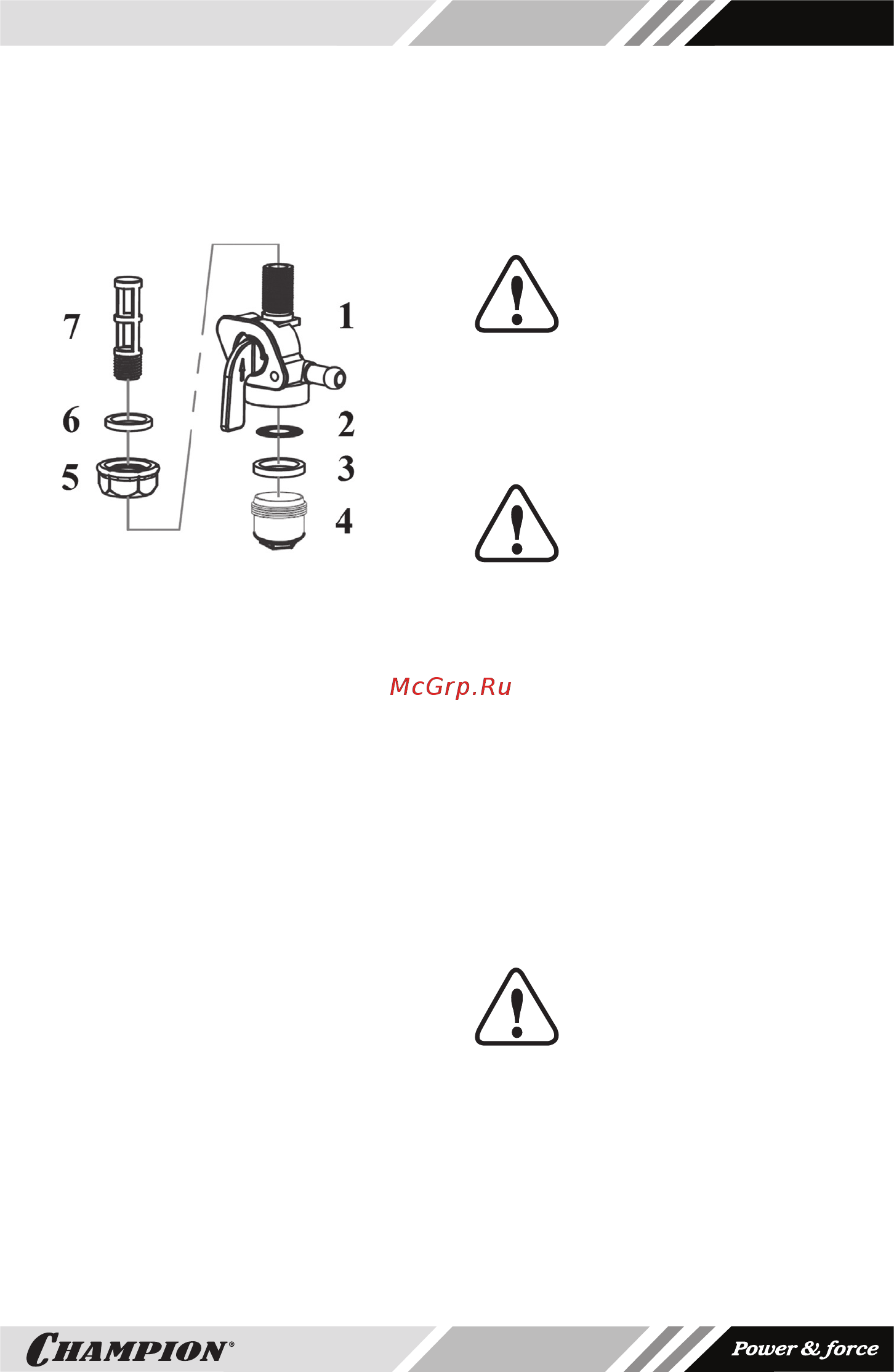

Рис. 19 Устройство топливного крана
1. Корпус топливного крана
2. Сетчатый фильтр плоский
3 .Кольцо уплотнительное стакана отстойника
4. Стакан отстойника
5. Контргайка
6. Кольцо уплотнительное топливного крана
7. Сетчатый фильтр трубчатый
Перед обслуживанием топливного филь-
тра рекомендуется полностью вырабо-
тать топливо из топливного бака.
Порядок обслуживания:
1. Снимите топливный бак с рамы гене-
ратора.
2. Открутите контргайку (5) на 1-2 обо-
рота.
3. Выкрутите топливный кран из топлив-
ного бака.
4. Открутите стакан отстойника (4) и
слейте из него бензин в подготовлен-
ную для этого емкость.
5. Извлеките из корпуса топливного кра-
на (1) уплотнительное кольцо (3) и
сетчатый фильтр (2).
6. Выкрутите из корпуса топливного кра-
на сетчатый фильтр (7).
7. Очистите от грязи и промойте стакан
отстойника и сетчатые фильтры.
8.
Осмотрите сетчатые фильтры. При
обнаружении повреждений и разры-
вов фильтры необходимо заменить.
9. Сборку и установку топливного крана
произведите в обратной последова-
тельности.
ВНИМАНИЕ!
Выход из строя двигателя в
результате работы с гряз-
ным топливным фильтром
или грязным топливным баком не под-
лежит ремонту по гарантии.
РЕГУЛИРОВКА ЗАЗОРОВ
КЛАПАНОВ
ВНИМАНИЕ!
Тепловой зазор клапанов необ-
ходимо проверять через каж-
дый год или 300 часов работы
двигателя. Данную операцию рекомен-
дуется проводить в авторизованном
сервисном центре.
Зазор в клапанах:
Впускной клапан 0,1± 0,02 мм (холодный
двигатель).
Выпускной клапан 0,15 ± 0,02 мм (холод-
ный двигатель).
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Рекомендованная свеча зажигания
F6TC или её аналоги (RN6YC, NGK —
BPR7ES, WR5DC).
ВНИМАНИЕ!
Использование для работы
двигателя свечи зажигания,
отличной по своим параме-
трам от рекомендованной, может при-
вести к выходу двигателя из строя.
Двигатель не подлежит ремонту по
гарантии.
1. Снимите свечной колпачок со свечи
зажигания и удалите грязь вокруг све-
чи зажигания.
2. Открутите свечу зажигания свечным
ключом.
