тегорически запрещается использовать
в качестве заземлителей трубопроводы
горючих и взрывчатых газов и жидкостей!
Во всех случаях работа по заземлению
должна выполняться специалистом!
МОТОРНОЕ МАСЛО
ВНИМАНИЕ!
Генератор поставляется с за-
вода без масла в картере дви-
гателя. Перед запуском в ра-
боту необходимо залить необходимое
количество чистого моторного масла
для четырехтактных двигателей.
ВНИМАНИЕ!
Каждый раз перед запуском
двигателя необходимо прове-
рить уровень масла в карте-
ре, при необходимости долить. Мотор-
ное масло является важным фактором,
влияющим на срок службы двигателя.
Необходимо своевременно производить
замену масла в картере.
ВНИМАНИЕ!
Нельзя применять масло для
двухтактных двигателей. Ре-
комендуется применять мо-
торное масло для четырехтактного
бензинового двигателя категории SJ
и выше по системе классификации API.
Вязкость масла по классификации SAE
выбирается в зависимости от темпе-
ратуры окружающего воздуха, при ко-
торой будет работать двигатель. При
выборе вязкости масла пользуйтесь
таблицей, показанной на Рис. 5.

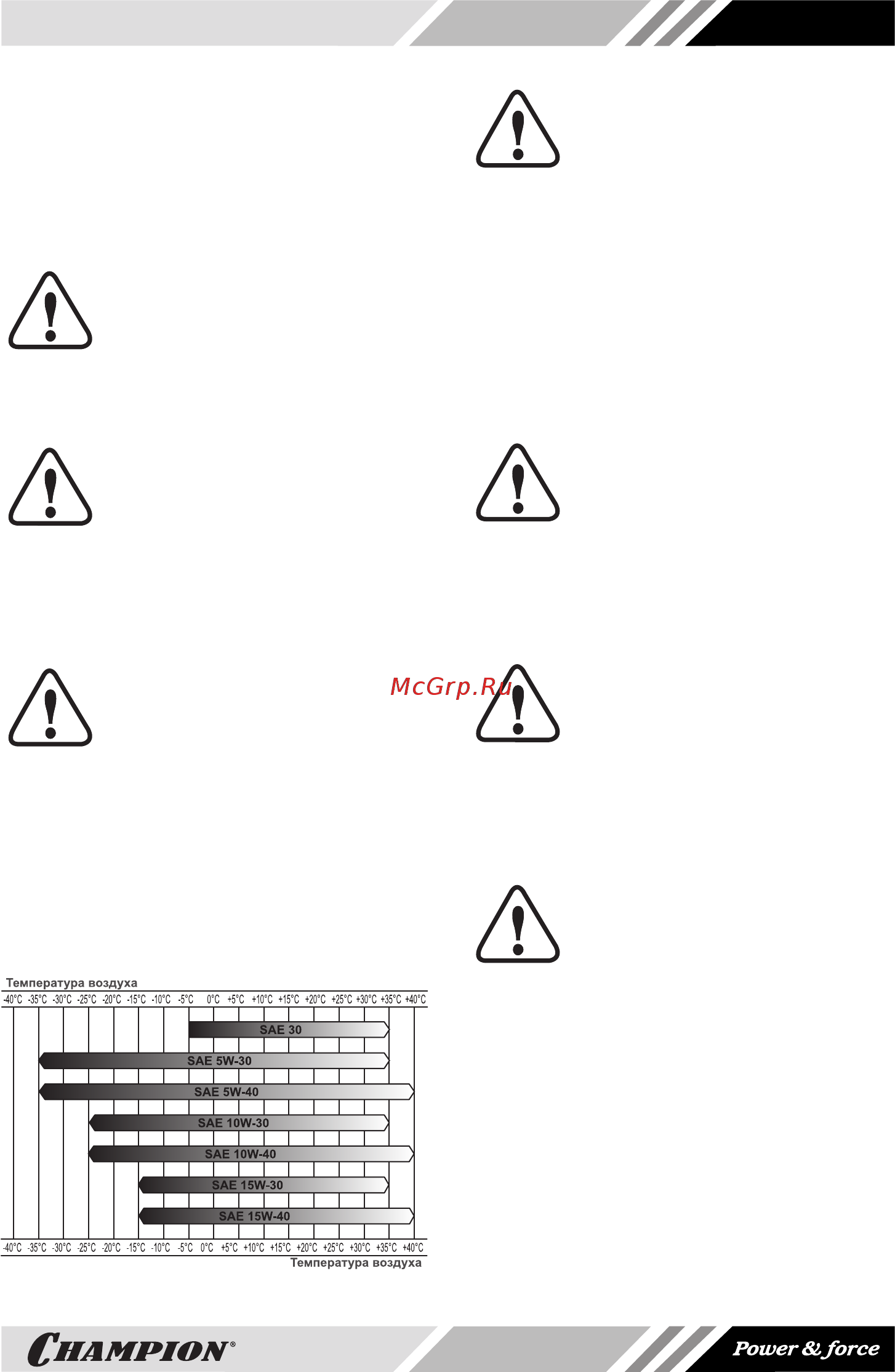

Рис. 5 Определение вязкости масла
ПРИМЕЧАНИЕ!
Для генераторов CHAMPION
при температуре наружного
воздуха выше +5°С рекомен-
дуется применять масло CHAMPION
SAE30. При температуре наружного
воздуха ниже +5°С рекомендуется при-
менять масло CHAMPION SAE 5W30
(CHAMPION SAE 10W40). Допускается
применение масла других производите-
лей, соответствующего категории SJ
и выше по классификации API и соот-
ветствующего вязкости по классифи-
кации SAE в зависимости от темпера-
туры окружающего воздуха.
ВНИМАНИЕ!
Несвоевременная замена мас-
ла, работа на масле, отрабо-
тавшем свой ресурс, работа
на постоянно пониженном уровне мас-
ла, работа на масле, не соответствую-
щем температуре окружающей среды,
приведет к выходу из строя двигателя,
и не подлежит ремонту по гарантии.
ВНИМАНИЕ!
Датчик уровня масла (при
его наличии) не гарантирует
100% защиту двигателя от
запуска при отсутствии масла или не-
достаточном его количестве в карте-
ре и остановку двигателя во время ра-
боты с недостаточным уровнем масла
в картере.
ВНИМАНИЕ!
При запуске в работу ново-
го генератора первая замена
масла в двигателе произво-
дится через 5 часов работы. Вторая
замена масла через 25 часов работы
генератора. Все последующие замены
масла в двигателе производятся через
каждые 50 часов работы генератора.
Перед запуском двигателя необходимо
проверить уровень масла в картере:
1. Установите генератор на ровной гори-
зонтальной поверхности.
2. Выкрутите крышку-щуп (А) маслоза-
ливной горловины и извлеките щуп
(Рис. 6)
